TPS63810和TPS63811是高效率、高輸出電流降壓-升壓轉換器，可通過I完全編程^2^C. 根據輸入電壓，當輸入電壓大致等于輸出電壓時，它們會自動在升壓、降壓或新型 4 周期降壓-升壓模式下運行。

模式之間的轉換發生在定義的閾值上，避免模式內不必要的切換，從而減少輸出電壓紋波。
*附件：tps63811.pdf

兩個寄存器，可通過 I 訪問^2^C，設置輸出電壓，VSEL引腳選擇哪個輸出電壓寄存器處于活動狀態。因此，這些器件可以支持動態電壓調節。如果輸出電壓寄存器在工作期間發生變化或VSEL引腳被切換，則器件會以定義的可編程斜坡速率傳輸。

特性

• 輸入電壓范圍：2.2 V 至 5.5 V
• 輸出電壓范圍：1.8 V 至 5.2 V
  • 我^2^在運行和關閉期間可配置 C
  • VSEL 引腳在兩個輸出電壓預設之間切換
• 輸出電流
  • V 電壓高達 2.5 A 我 ≥ 2.5 V，V O = 3.3 伏
  • V 電壓高達 2.5 A 我 ≥ 2.8 V、V O = 3.5 伏
• 在整個負載范圍內效率高
  • 13μA低工作靜態電流
  • 自動省電模式和強制PWM模式（I^2^C 配置）
• 峰值電流模式降壓-升壓架構
  • 降壓、降壓-升壓和升壓作之間的定義轉換
  • 正向和反向電流作
  • 啟動到預偏置輸出
• 安全和穩健的作特性
  • 集成軟啟動
  • 過熱和過壓保護
  • 關機期間真正的負載斷開
  • 正向和反向電流限制
• 兩種設備選項：
  • TPS63810：預編程輸出電壓（3.3 V、3.45 V）
  • TPS63811：在啟動前對輸出電壓進行編程
• < 20 mm 的溶液尺寸^2^只有四個外部組件

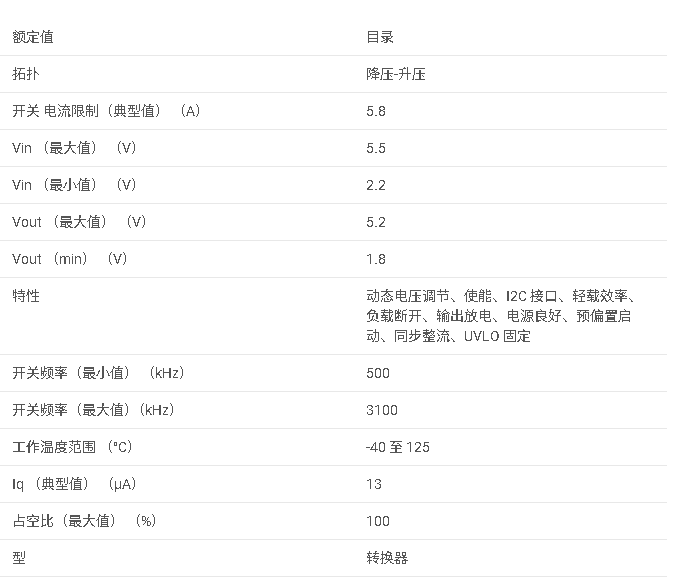

參數

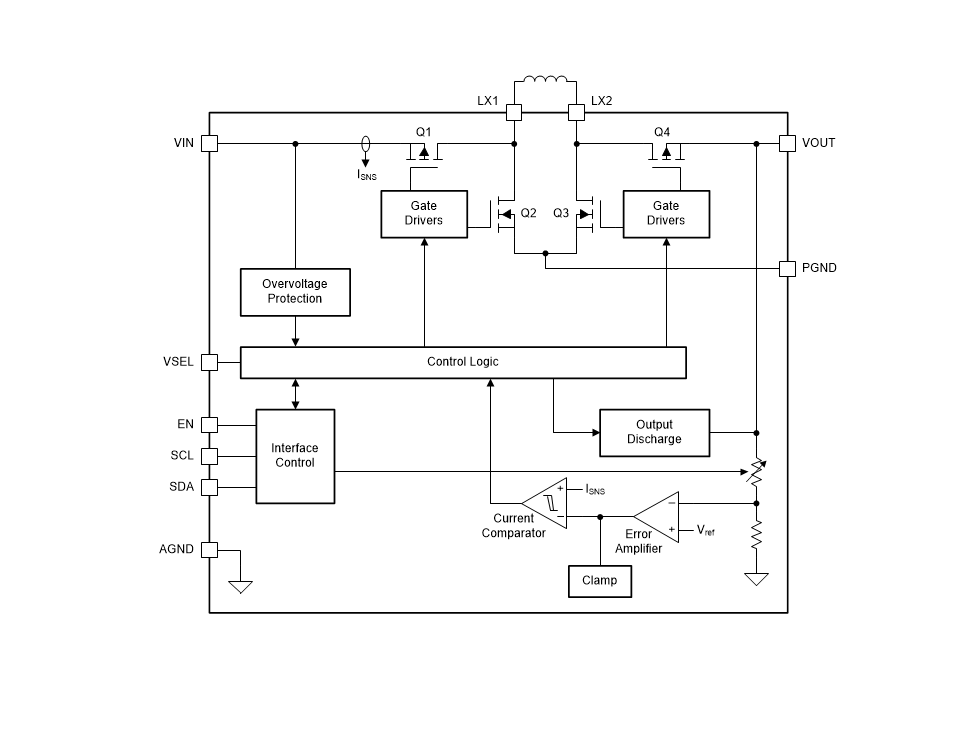

方框圖

?1. 產品概述?

• ?型號?：TPS63810（預編程輸出電壓：3.3V/3.45V）、TPS63811（啟動前可編程輸出電壓）。
• ?特性?：
  • 輸入電壓范圍：2.2V至5.5V，輸出電壓范圍：1.8V至5.2V（通過I2C或VSEL引腳配置）。
  • 高效Buck-Boost架構，支持自動切換降壓、升壓和降壓-升壓模式。
  • 峰值電流模式控制，集成軟啟動、過溫/過壓保護、負載斷開功能。
  • 低靜態電流（13μA），支持強制PWM和節能模式（PSM）。

?2. 關鍵功能?

• ? 動態電壓調節（DVS） ?：通過I2C或VSEL引腳實時調整輸出電壓，支持可編程壓擺率（1V/ms至10V/ms）。
• ?保護機制?：
  • 輸入過壓保護（>5.7V時停止開關）。
  • 過流限制、熱關斷（150°C觸發，130°C恢復）。
  • 輸出放電功能（禁用時主動放電）。
• ?I2C接口?：支持標準/快速/快速+模式（最高1Mbps），7位從機地址0x75。

?3. 應用場景?

• 智能手機/平板預穩壓、TWS耳機、醫療助聽器。
• 物聯網（IoT）、光學模塊、寬帶網絡SoC供電。

?4. 設計要點?

• ?輸入/輸出電容?：最小10μF輸入電容（推薦陶瓷電容），16μF輸出電容（多顆并聯以降低ESR）。
• ?電感選擇?：0.47μH低DCR電感，飽和電流需≥6.1A（以2.5V輸入、5.2V輸出、2A負載為例）。
• ?PCB布局?：優先縮短功率回路，小電容靠近器件放置，多層板設計（頂層走功率線，底層鋪地）。

?5. 性能數據?

• ?效率?：典型值>90%（3.6V輸入、3.3V輸出、1A負載）。
• ?瞬態響應?：負載階躍（10mA至2A）下輸出電壓波動<200mV（PSM模式）。

?6. 封裝與訂購?

• ?封裝?：15引腳DSBGA（2.3mm×1.4mm）。
• ?工作溫度?：-40°C至125°C。
