TPS63810和TPS63811是高效率、高輸出電流降壓-升壓轉換器，可通過I完全編程^2^C. 根據輸入電壓，當輸入電壓大致等于輸出電壓時，它們會自動在升壓、降壓或新型 4 周期降壓-升壓模式下運行。

模式之間的轉換發生在定義的閾值上，避免模式內不必要的切換，從而減少輸出電壓紋波。
*附件：tps63810.pdf

兩個寄存器，可通過 I 訪問^2^C，設置輸出電壓，VSEL引腳選擇哪個輸出電壓寄存器處于活動狀態。因此，這些器件可以支持動態電壓調節。如果輸出電壓寄存器在工作期間發生變化或VSEL引腳被切換，則器件會以定義的可編程斜坡速率傳輸。

特性

• 輸入電壓范圍：2.2 V 至 5.5 V
• 輸出電壓范圍：1.8 V 至 5.2 V
  • 我^2^在運行和關閉期間可配置 C
  • VSEL 引腳在兩個輸出電壓預設之間切換
• 輸出電流
  • V 電壓高達 2.5 A 我 ≥ 2.5 V，V O = 3.3 伏
  • V 電壓高達 2.5 A 我 ≥ 2.8 V、V O = 3.5 伏
• 在整個負載范圍內效率高
  • 13μA低工作靜態電流
  • 自動省電模式和強制PWM模式（I^2^C 配置）
• 峰值電流模式降壓-升壓架構
  • 降壓、降壓-升壓和升壓作之間的定義轉換
  • 正向和反向電流作
  • 啟動到預偏置輸出
• 安全和穩健的作特性
  • 集成軟啟動
  • 過熱和過壓保護
  • 關機期間真正的負載斷開
  • 正向和反向電流限制
• 兩種設備選項：
  • TPS63810：預編程輸出電壓（3.3 V、3.45 V）
  • TPS63811：在啟動前對輸出電壓進行編程
• < 20 mm 的溶液尺寸^2^只有四個外部組件

參數

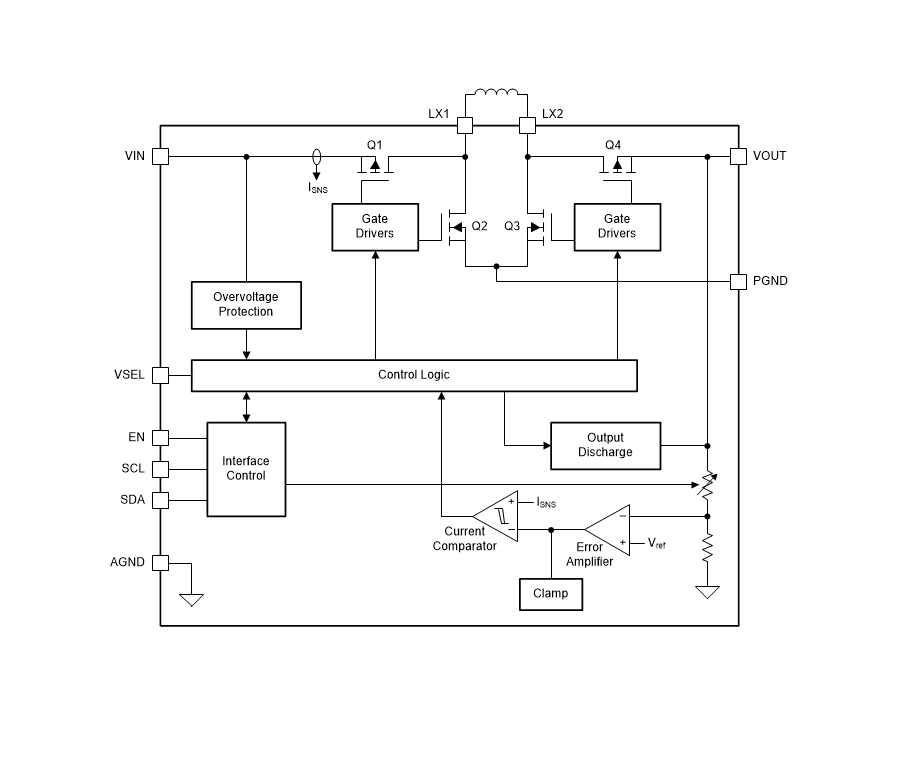

方框圖

?1. 產品概述?

• ?型號?：TPS63810（預編程輸出電壓：3.3V/3.45V）和TPS63811（啟動前可編程輸出電壓）。
• ?特性?：
  • 輸入電壓范圍：2.2V至5.5V，輸出電壓范圍：1.8V至5.2V（通過I2C或VSEL引腳配置）。
  • 輸出電流：高達2.5A（VI≥2.5V時，VO=3.3V）。
  • 高效率：13μA靜態電流，支持自動省電模式（PSM）和強制PWM模式。
  • 集成保護功能：過溫、過壓、真負載斷開、軟啟動等。
  • 封裝：15球DSBGA（2.3mm×1.4mm）。

?2. 關鍵功能?

• ?工作模式?：
  • ?Buck模式?（VI > VO）、?Boost模式?（VI < VO）、?Buck-Boost模式?（VI ≈ VO），自動切換。
  • ? 動態電壓調節（DVS） ?：通過I2C或VSEL引腳實現輸出電壓的平滑切換，支持四種可編程轉換速率（1V/ms至10V/ms）。
• ?控制模式?：
  • ? PSM（省電模式） ?：輕載時效率優化，但輸出紋波較大。
  • ? FPWM（強制PWM） ?：全負載范圍內低紋波，適合瞬態響應要求高的場景。

?3. 應用領域?

• 智能手機/平板預穩壓器、TWS耳機、醫療助聽器。
• ToF攝像頭傳感器、物聯網設備（IoT）、熱電設備（TEC）供電。

?4. 設計要點?

• ?輸入電容?：推薦≥10μF陶瓷電容，遠距離供電需增加47μF電解電容。
• ?電感選擇?：0.47μH，飽和電流需比最大電感電流高20%（如6.1A）。
• ?輸出電容?：最小16μF（如2×22μF陶瓷電容），高壓輸出需3×22μF或2×47μF。
• ?I2C接口?：支持標準/快速/快速+模式（最高1MHz），上拉電阻建議3.3kΩ。

?5. 保護機制?

• ? 輸入過壓保護（IVP） ?：VIN>5.7V時停止開關。
• ?熱關斷?：結溫>150°C時關閉，<130°C恢復。
• ?電流限制?：峰值開關電流典型值6A。

?6. 性能數據?

• 效率：典型值>90%（VO=3.3V，VI=3.6V，IO=1A）。
• 瞬態響應：負載階躍（10mA→2A）下輸出電壓波動<200mV。
