歡迎來到芝識課堂！電源管理作為電子系統正常運行的關鍵環節，其復雜性與重要性日益凸顯。從今天起，我們將為大家介紹一種能夠簡化電源管理、顯著提升系統穩定性的神奇器件——負載開關IC。接下來，就讓我們一同揭開它的神秘面紗，了解它的基本定義、獨特優點、實用功能及其操作，以及數據表中相關術語和功率損耗計算方法。

什么是負載開關IC？

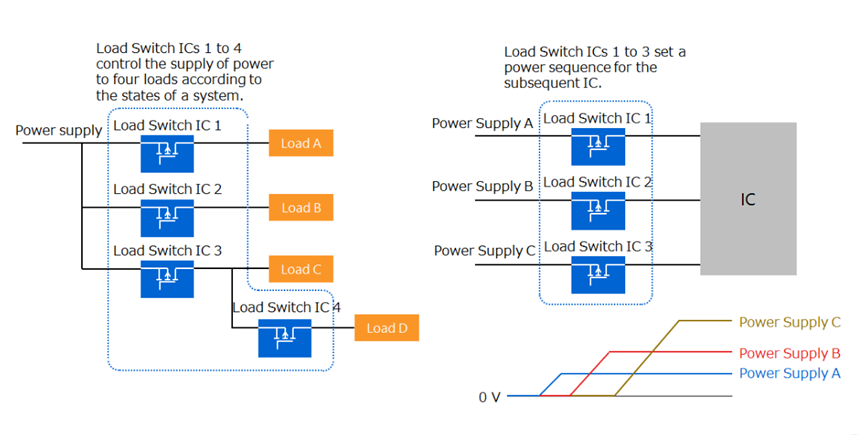

首先，我們來認識一下負載開關IC。簡單來說，它是一種以串聯方式巧妙插入電源與負載電路或IC之間的半導體開關。它的出現為電源管理帶來了諸多便利。一方面，它能夠簡化為每個系統模塊供電的需求，讓電源分配更加精準合理；另一方面，它還能對IC供電時序進行精準控制，確保各個模塊在正確的時間獲得合適的電力供應。更重要的是，它具備防止系統故障的電路保護功能。

負載開關IC本質上是一種具有內部開關的電源管理IC，擁有極低的導通電阻和靜態電流，這使它在工作過程中表現出最小的壓降和功耗，大大提高了能源利用效率。與由分立器件組成負載開關電路相比，其集成了各種保護功能，所需元器件數量大幅減少，不僅簡化了電路設計，降低了成本，還有助于提高電子系統的穩定性，縮小設備的整體尺寸，讓產品更加緊湊輕便。

圖1．負載開關IC

使用負載開關IC的好處

接下來，我們看看使用負載開關IC究竟有哪些好處。負載開關IC集多種功能于一身，包括浪涌電流限流、自動放電、過流保護、熱關斷、欠壓鎖定和反向電流阻流等。這些強大功能就像一套嚴密的防護體系，全方位保障電子系統的穩定運行。通過減少所需的元器件數量，負載開關IC有效降低了電路板面積，使產品在設計上更加靈活，同時大大提高系統穩定性，讓用戶使用起來更加安心。

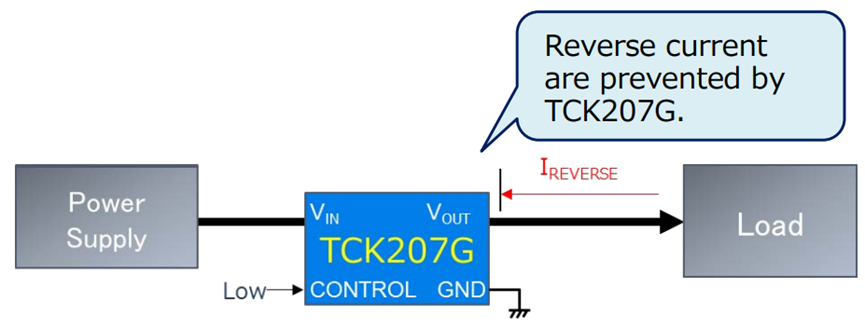

在這里，不得不提一下東芝的代表產品TCK207G。它是一款極具代表性的負載開關IC，具有低壓、低導通電阻的特性。圖2顯示了啟用反向電流阻斷功能時TCK207G的反向電流特性。

圖2．TCK207G負載開關IC

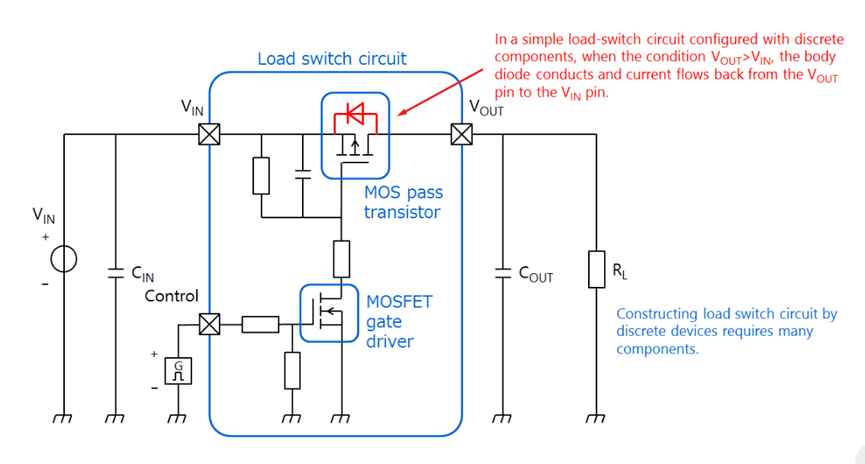

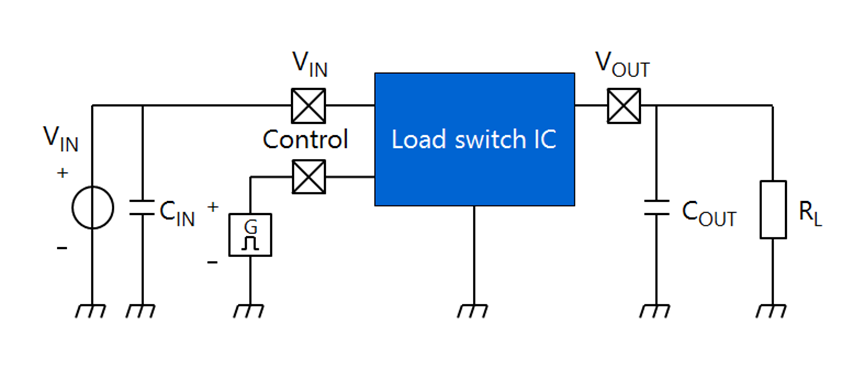

圖3是一個由分立器件構成的負載開關示例。該電路由MOS傳輸晶體管、MOSFET柵極驅動IC、電阻器、電容器以及輸入和輸出濾波電容器組成，電路結構較為復雜。而圖4中的負載開關IC應用電路則簡潔得多，只有三個元器件：負載開關IC以及輸入和輸出濾波電容器。這種顯著的差異，充分體現了負載開關IC在簡化電路設計、提高系統集成度方面的巨大優勢。

圖3．分立元器件構成的負載開關示例

圖4．負載開關IC示例

通過今天的介紹，相信大家對負載開關IC及其基本原理和好處已經有了初步了解。如果大家還想了解更多關于負載開關IC的知識，請持續關注【芝識課堂】相關內容，我們將為您帶來更多精彩、實用的信息！
