LM2594xx 系列穩壓器是單片集成電路，為降壓開關穩壓器提供所有有源功能，能夠驅動 0.5A 負載，并具有出色的線路和負載調節功能。這些器件提供 3.3 V、5 V、12 V 的固定輸出電壓和可調輸出版本，并采用 8 引腳 PDIP 和 8 引腳表面貼裝 SOIC 封裝。

這些穩壓器需要最少數量的外部元件，使用簡單，具有內部頻率補償、固定頻率振蕩器以及改進的線路和負載調節規范。
*附件：lm2594.pdf

新產品 LMR36506 降低了 BOM 成本、提高了效率、更小的解決方案尺寸，并具有許多其他功能。

標準系列電感器（通孔型和表面貼裝型）可從多家不同制造商處獲得，并針對 LM2594xx 系列進行了優化。該特性大大簡化了開關模式電源的設計。

其他特性包括在輸入電壓和輸出負載條件下確保輸出電壓容差±4%，振蕩器頻率容差±15%。包括外部關斷功能，典型值為85 μA待機電流。自我保護功能包括輸出開關的兩級降頻電流限制和過溫關斷，可在故障條件下提供全面保護。

該LM2594HV適用于需要高達 60 V 輸入電壓的應用。

特性

• 3.3V、5V、12V和可調輸出版本
• 可調版本輸出電壓范圍：1.2 V 至 37 V（HV 版本為 57 V），在線路和負載條件下最大 ±4%
• 采用 8 引腳表面貼裝 SOIC 和 8 引腳 PDIP 封裝
• 確保 0.5A 輸出電流
• 輸入電壓范圍高達 60 V
• 僅需要四個外部組件
• 150kHz 固定頻率內部振蕩器
• TTL 關斷能力
• 低功耗待機模式，I Q 典型值 85 μA
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護

參數

方框圖

產品概述

LM2594/LM2594HV是德州儀器(TI)生產的SIMPLE SWITCHER?系列降壓型開關穩壓器，具有以下關鍵特性：

• ?輸入電壓范圍?：4.5V-40V(LM2594)，4.5V-60V(LM2594HV)
• ?輸出電流?：0.5A
• ?開關頻率?：150kHz固定頻率
• ?輸出電壓版本?：3.3V/5V/12V固定輸出及可調版本(1.2V-37V/57V HV)
• ?封裝形式?：8引腳SOIC和PDIP

主要特性

1. ?高效率設計?：
   • 典型效率達80%-88%
   • 低靜態電流(典型85μA)
2. ?簡化設計?：
   • 僅需4個外部元件
   • 兼容標準電感器
   • 內部頻率補償
3. ?保護功能?：
   • 熱關斷保護
   • 電流限制保護
   • TTL關斷功能
4. ?應用領域?：
   • 高效降壓(Buck)穩壓器
   • 線性穩壓器的預穩壓器
   • 正負電壓轉換器

技術規格

• ?輸出電壓精度?：±4%(全溫度范圍)
• ?工作溫度范圍?：-40°C至+125°C
• ?熱阻?：150°C/W(SOIC)，95°C/W(PDIP)
• ?ESD保護?：±2000V(HBM)

設計指南

1. ?外圍元件選擇?：
   • ?輸入電容?：推薦低ESR電解或鉭電容(47-68μF)
   • ?輸出電容?：82-220μF低ESR電容
   • ?二極管?：推薦1A肖特基二極管(如1N5819)
   • ?電感?：根據負載電流和輸入電壓選擇(22-330μH)
2. ?PCB布局建議?：
   • 保持功率路徑短而寬
   • 輸入電容靠近IC放置
   • 注意開環電感的磁場干擾
3. ?熱設計考慮?：
   • 使用大面積銅箔散熱
   • 多層板可改善散熱
   • 避免使用插座以降低熱阻

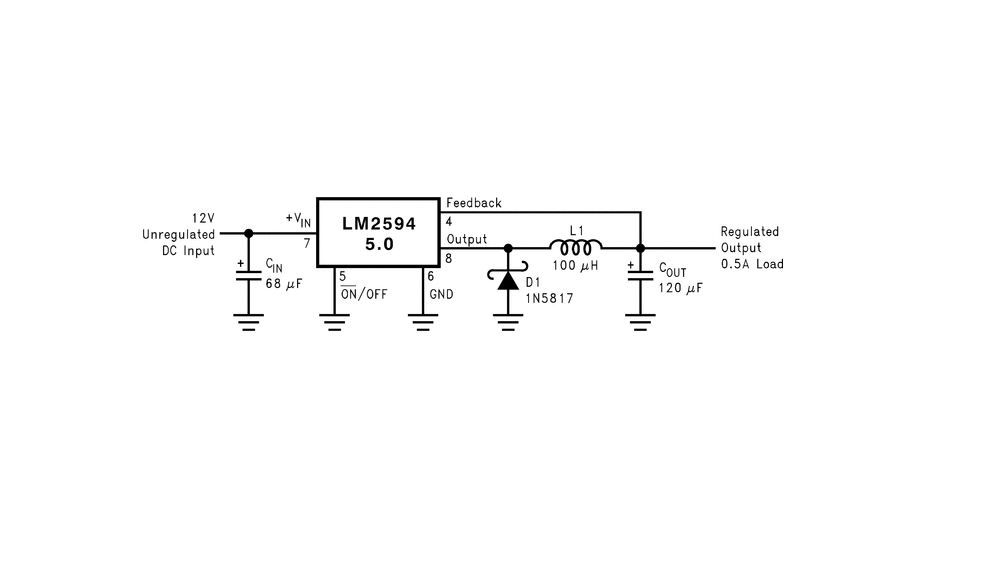

典型應用電路

1. ?固定輸出降壓電路?：
   • 適用于3.3V/5V/12V輸出
   • 簡化設計，元件數量最少
2. ?可調輸出電路?：
   • 通過外部電阻分壓網絡調節輸出電壓
   • 輸出電壓范圍1.2V-37V(57V HV)
3. ?負壓轉換電路?：
   • 可將正輸入電壓轉換為負輸出電壓
   • 需要額外二極管和特殊布局考慮
