LM2672 系列穩壓器是單片集成 DC-DC 轉換器，內置 LMDMOS 過程。這些穩壓器提供降壓（降壓）開關的所有有源功能 穩壓器，能夠驅動 1A 負載電流，并具有出色的線路和負載調節功能。這些 器件提供 3.3 V、5 V、12 V 的固定輸出電壓和可調輸出 版本。

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括專利的內部頻率補償、固定頻率振蕩器、外部關斷、 軟啟動和頻率同步。
*附件：lm2672.pdf

LM2672 系列在 260 kHz 的開關頻率下工作，因此允許更小的 濾波器組件的尺寸低于低頻開關穩壓器所需的尺寸。以 其非常高的效率 （>90%），印刷電路板上的銅跡線是唯一的 需要散熱。

特性

• 效率高達 96%
• 采用8引腳SOIC和PDIP封裝
• 僅需要 5 個外部組件
• 3.3V、5V、12V和可調輸出版本
• 可調版本輸出電壓范圍：1.21 V
  至 37 V
• ±1.5%的最大輸出電壓容差在線
  路和負載條件下
• 規定的 1A 輸出負載電流
• 寬輸入電壓范圍：8 V 至 40 V
• 260kHz 固定頻率內部振蕩器
• TTL 關斷功能，低功耗待機
  模式
• 軟啟動和頻率同步
• 熱關斷和限流保護

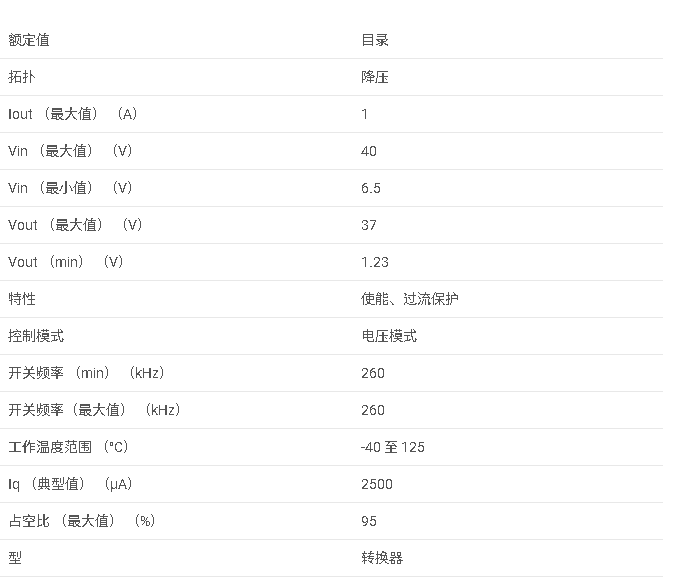

參數

方框圖

?1. 產品概述?
LM2672是德州儀器（TI）推出的高效1A降壓（Buck）開關穩壓器，屬于SIMPLE SWITCHER?系列。其核心特點包括：

• ?高效率?：最高達96%，采用LMDMOS工藝集成DC-DC轉換器。
• ?寬輸入范圍?：8V至40V，支持3.3V、5V、12V固定輸出及1.21V至37V可調輸出。
• ?簡化設計?：僅需5個外部元件，內置頻率補償和260kHz固定頻率振蕩器。

?2. 關鍵特性?

• ?輸出精度?：全負載條件下輸出電壓容差±1.5%。
• ?保護功能?：熱關斷、電流限制及軟啟動保護。
• ?封裝選項?：8引腳SOIC、PDIP及16引腳WSON（增強散熱）。

?3. 典型應用?

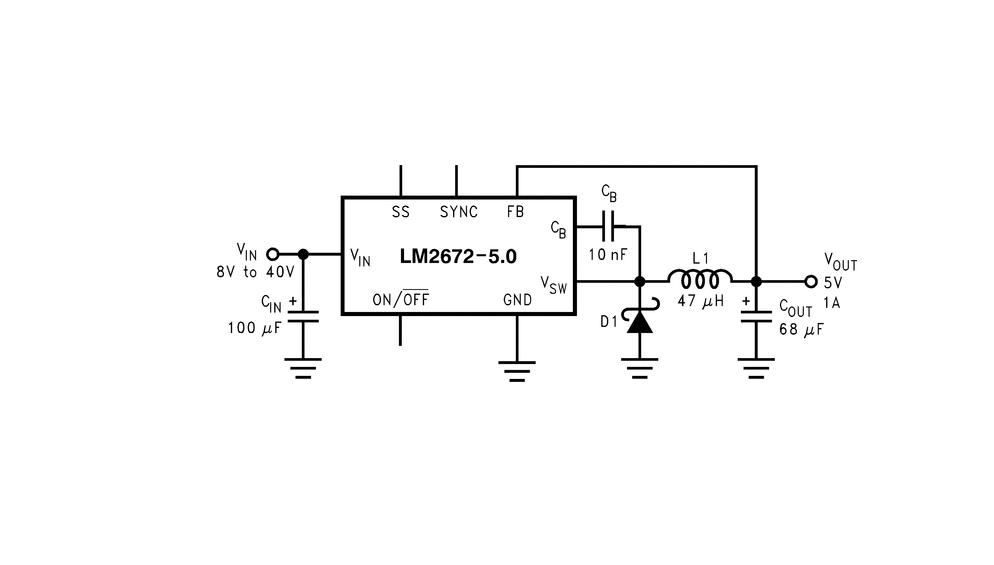

• ?固定輸出設計?：通過外部電感、電容和肖特基二極管配置，適用于3.3V/5V/12V輸出場景。
• ?可調輸出設計?：通過反饋電阻（R1/R2）設定電壓，公式為VOUT = 1.21V × (1 + R2/R1)。

?4. 設計要點?

• ?電感選擇?：根據輸入電壓和負載電流查表匹配（如33μH對應1A負載）。
• ?電容配置?：低ESR鉭或電解電容，需滿足紋波電流要求（如68μF/25V）。
• ?二極管選型?：推薦1A/40V肖特基二極管（如MBRS130）。

?5. 布局與散熱?

• ?PCB布局?：縮短高頻路徑（VIN、VSW），避免電感磁場干擾反饋線路。
• ?散熱優化?：WSON封裝需連接DAP至地平面以提升散熱性能。

?6. 附加功能?

• ? 同步引腳（SYNC） ?：支持外部時鐘同步至400kHz，優化EMI性能。
• ? 軟啟動（SS） ?：通過外接電容控制啟動斜率，避免浪涌電流。
