LM2575 系列穩壓器是單片集成電路，可提供所有 降壓（降壓）開關穩壓器的有源功能，能夠驅動 1A 負載 出色的線路和負載調節。這些器件提供 3.3V 的固定輸出電壓， 5V、12V、15V 和可調輸出版本。

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償和固定頻率振蕩器。
*附件：lm2575hv.pdf

LM2575 系列為流行的三端子線性提供高效替代品 監管 機構。它大大減小了散熱器的尺寸，并且在許多情況下沒有散熱器 必填。

針對 LM2575 使用進行了優化的標準系列電感器，可從 幾個不同的制造商。此功能大大簡化了開關模式電源的設計 用品。

其他特性包括指定輸入內輸出電壓的指定容差為 ±4% 電壓和輸出負載條件，振蕩器頻率±10%。外部關機是 包括，具有 50 μA（典型值）待機電流。輸出開關包括逐個周期 電流限制，以及熱關斷，可在故障條件下提供全面保護。

特性

• 3.3V、5V、12V、15V和可調輸出版本
• 可調版本輸出電壓范圍，
  • 1.23V 至 37V（HV 版本為 57V）最大 ±4% 以上
  • 線路和負載條件
• 規定的 1A 輸出電流
• 寬輸入電壓范圍，高壓版本為 40V 至 60V
• 僅需要 4 個外部組件
• 52 kHz 固定頻率內部振蕩器
• TTL 關斷功能，低功耗待機模式
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護
• P 產品增強測試^+^

參數

方框圖

?1. 產品概述?
LM2575系列是德州儀器（TI）推出的單片集成降壓開關穩壓器，包含LM1575（軍用級）、LM2575（工業級）及高壓版本LM2575HV。主要特性包括：

• ?輸出選項?：固定3.3V/5V/12V/15V及可調版本（1.23V至37V，HV版至57V）
• ?高負載能力?：1A輸出電流，效率高達88%
• ?寬輸入范圍?：LM2575支持40V，HV版支持60V
• ?簡化設計?：僅需4個外部元件，內置52kHz振蕩器及頻率補償

?2. 關鍵特性?

• ?高效替代線性穩壓器?：顯著減小散熱片尺寸，多數應用無需散熱
• ?保護功能?：熱關斷、逐周期電流限制
• ?低待機功耗?：TTL關斷功能下僅50μA（典型值）
• ?標準化電感支持?：兼容多家廠商的優化電感

?3. 典型應用電路?

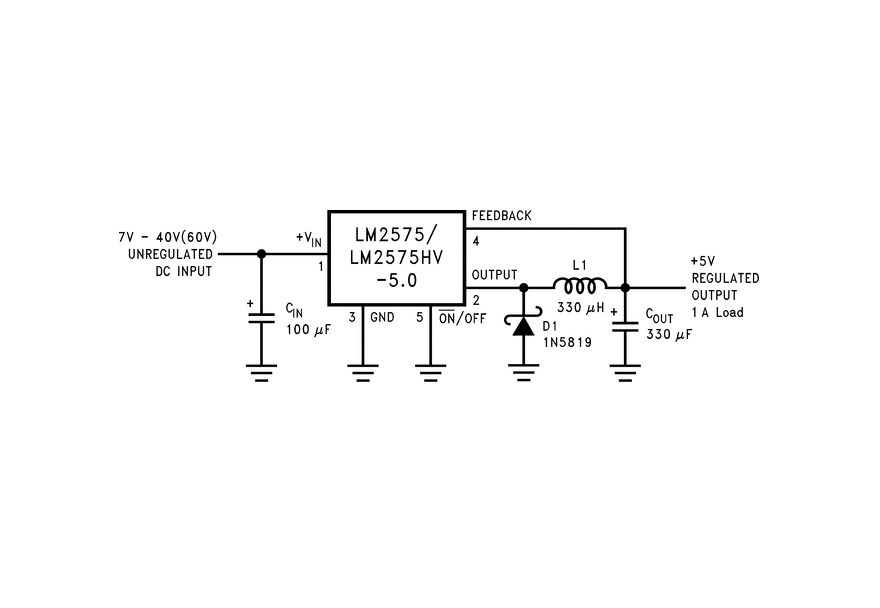

• ?固定輸出電路?（圖25）：需外接電感、電容、二極管，推薦使用肖特基二極管（如1N5819）降低損耗
• ?可調輸出電路?（圖26）：通過電阻分壓網絡（R1=1k-5k）設定電壓，公式：
  VOUT=1.23V×(1+R2R1)**V**O**U**T**?**=**1.23**V**×**(**1**+**R**1**R**2**?**)

?4. 設計要點?

• ?電感選擇?：根據輸入電壓和負載電流從圖表（圖27-31）選取，推薦100-470μH
• ?輸出電容?：低ESR電解電容（100-470μF），電壓需≥1.5倍輸出
• ?二極管選型?：優先選用快恢復/肖特基二極管（如MBR340），反向耐壓≥1.25倍最大輸入電壓

?5. 擴展應用?

• ?負壓生成?（圖32）：Buck-Boost拓撲實現-12V輸出，但輸出電流受限（約0.35A）
• ?負壓升壓?（圖33）：輸入-5V至-12V，輸出-12V，需注意短路保護
• ?延遲啟動?（圖36）：通過RC電路實現約10ms延遲

?6. 熱管理?

• ?無散熱片條件?：TO-220封裝θJA≈50°C/W，需計算結溫是否超標
• ?PCB布局建議?：縮短功率路徑走線，大面積鋪銅降低熱阻

?7. 封裝與訂購信息?
提供多種封裝選項：TO-220、DDPAK/TO-263、SOIC等，后綴標注電壓版本（如LM2575HVS-12為12V輸出）。完整型號詳見數據手冊末尾的封裝附錄。

?8. 設計輔助工具?
推薦使用TI官方軟件"Switchers Made Simple"（版本3.3）快速完成元件選型和性能評估。

?文檔范圍?
涵蓋電氣特性、典型性能曲線、絕對最大額定值、布局指南及故障保護機制，適用于工業、通信和消費電子等領域的電源設計。
