LM2575 系列穩壓器是單片集成電路，可提供所有 降壓（降壓）開關穩壓器的有源功能，能夠驅動 1A 負載 出色的線路和負載調節。這些器件提供 3.3V 的固定輸出電壓， 5V、12V、15V 和可調輸出版本。

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償和固定頻率振蕩器。
*附件：lm2575-n.pdf

LM2575 系列為流行的三端子線性提供高效替代品 監管 機構。它大大減小了散熱器的尺寸，并且在許多情況下沒有散熱器 必填。

針對 LM2575 使用進行了優化的標準系列電感器，可從 幾個不同的制造商。此功能大大簡化了開關模式電源的設計 用品。

其他特性包括指定輸入內輸出電壓的指定容差為 ±4% 電壓和輸出負載條件，振蕩器頻率±10%。外部關機是 包括，具有 50 μA（典型值）待機電流。輸出開關包括逐個周期 電流限制，以及熱關斷，可在故障條件下提供全面保護。

特性

• 可調版本輸出電壓范圍，
  • 1.23V 至 37V（HV 版本為 57V）最大 ±4% 以上
  • 線路和負載條件
• 規定的 1A 輸出電流
• 寬輸入電壓范圍，高壓版本為 40V 至 60V
• 僅需要 4 個外部組件
• 52 kHz 固定頻率內部振蕩器
• TTL 關斷功能，低功耗待機模式
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護
• P 產品增強測試^+^

參數

方框圖

?1. 產品概述?
LM2575系列是德州儀器（TI）推出的單片集成降壓（Buck）開關穩壓器，包含固定輸出（3.3V/5V/12V/15V）和可調輸出（1.23V-37V）版本，高壓型號（LM2575HV）支持最高60V輸入。其核心特點包括：

• ?高效率?：替代傳統線性穩壓器，減少散熱需求。
• ?簡化設計?：僅需4個外部元件（電感、二極管、輸入/輸出電容）。
• ?保護功能?：內置熱關斷、電流限制及52kHz固定頻率振蕩器。

?2. 關鍵特性?

• ?輸入電壓范圍?：4.75V-40V（標準版），最高60V（HV版）。
• ?輸出電流?：1A持續負載，峰值電流限制2.2A-3.2A。
• ?精度?：全溫度范圍內輸出精度±4%（固定版本）。
• ?低功耗?：待機模式電流僅50μA（典型值）。

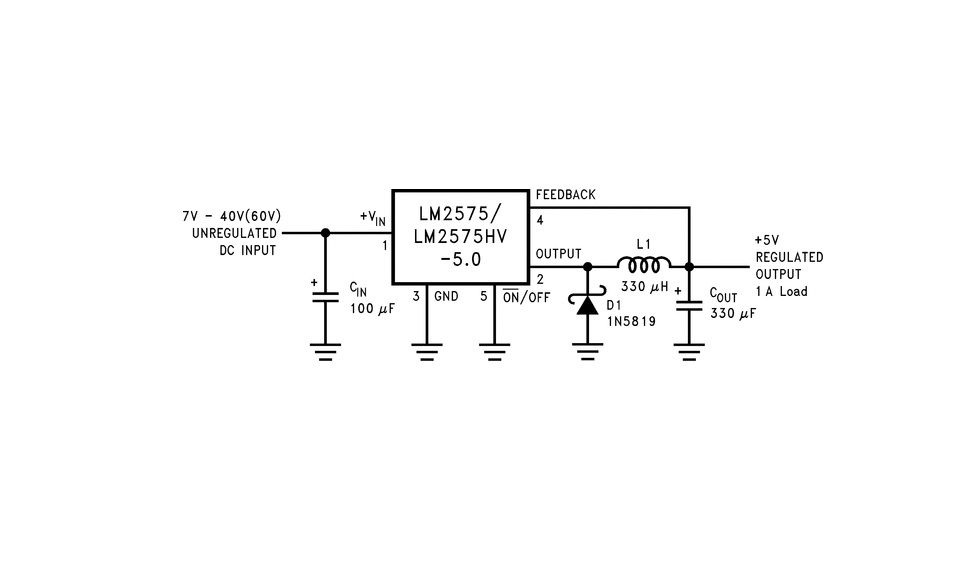

?3. 典型應用電路?

• ?固定輸出設計?：通過選擇電感代碼（如L330對應330μH）和低ESR電容（100μF-470μF）優化性能。
• ?可調輸出設計?：通過電阻分壓網絡（R1=1k-5k，R2按公式計算）設定電壓。
• ?拓撲擴展?：支持反相Buck-Boost（生成負壓）和Boost升壓配置。

?4. 設計要點?

• ?電感選擇?：需滿足電流額定值（1.15×負載電流）和飽和特性，推薦廠商如Pulse Engineering、Renco。
• ?二極管選型?：優先選用肖特基二極管（如MBR340）以降低損耗。
• ?熱管理?：TO-220封裝θJA為45°C/W（無散熱片），需根據功耗計算結溫。

?5. 附加功能?

• ?使能控制?：通過ON/OFF引腳實現TTL電平開關（<1.2V開啟，>1.4V關閉）。
• ?低紋波方案?：可追加LC濾波器（20μH+100μF）使紋波降低10倍。
• ?保護電路?：建議添加欠壓鎖定（UVLO）避免低壓啟動異常。

?6. 封裝與訂購信息?
提供多種封裝選項：TO-220（5引腳）、DDPAK/TO-263（表面貼裝）、SOIC-24等，后綴標注電壓版本（如LM2575HVS-12為12V輸出）。
