LM2574xx 系列穩壓器是單片集成電路，為降壓（降壓）開關穩壓器提供所有有源功能，能夠驅動具有出色線路和負載調節的 0.5A 負載。這些器件提供 3.3 V、5 V、12 V、15 V 的固定輸出電壓和可調輸出版本。

這些穩壓器需要最少數量的外部元件，使用簡單，包括內部頻率補償和固定頻率振蕩器。
*附件：lm2574.pdf

LM2574xx 系列是常用三端子線性穩壓器的高效替代品。由于其高效率，印刷電路板 （PCB） 上的銅走線通常是唯一需要的散熱器。

針對 LM2574 使用進行了優化的標準電感器系列可從多家不同的制造商處獲得。該特性大大簡化了開關模式電源的設計。

其他特性包括在規定的輸入電壓和輸出負載條件下的輸出電壓容差為 ±4%，振蕩器頻率為 ±10%。包括外部關斷功能，具有50μA（典型值）待機電流。輸出開關包括逐周期電流限制，以及熱關斷功能，可在故障條件下提供全面保護。

特性

• 可調版本輸出電壓范圍：1.23 V 至 37 V（高壓版本為 57 V）在線路和負載條件下最大 ±4%
• 指定 0.5A 輸出電流
• 寬輸入電壓范圍：40 V，高壓版本高達 60 V
• 僅需要四個外部組件
• 52kHz 固定頻率內部振蕩器
• TTL關斷能力，低功耗待機模式
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護

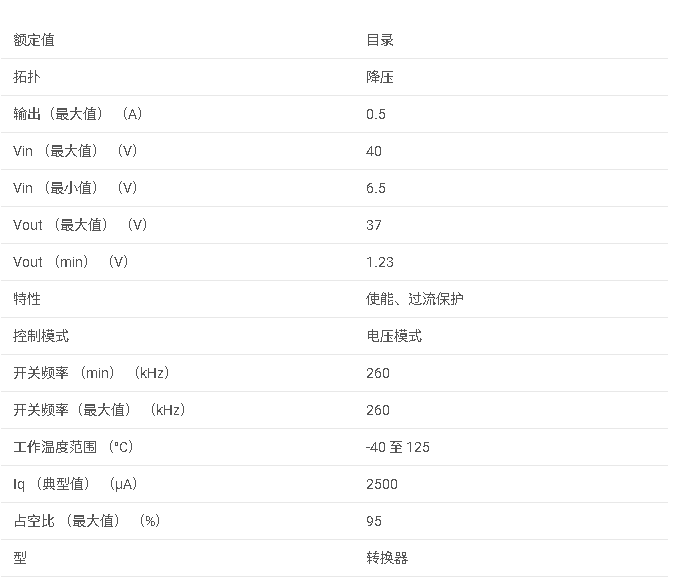

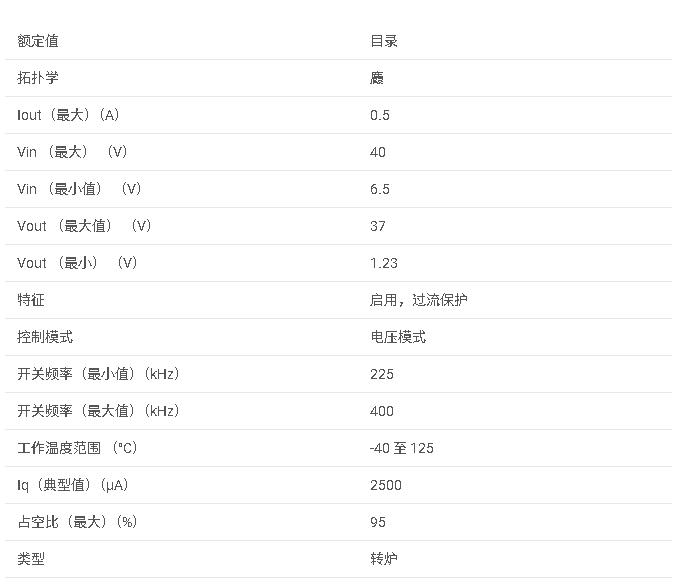

參數

方框圖

?1. 產品概述?
LM2574系列是德州儀器（TI）推出的單片集成降壓（Buck）開關穩壓器，具有高效率、寬輸入電壓范圍（LM2574: 4.5-40V；LM2574HV: 4.5-60V）和0.5A輸出電流能力。提供固定輸出電壓（3.3V/5V/12V/15V）和可調版本（1.23V-37V/57V HV）。

?2. 關鍵特性?

• ?高效率?：最高達88%（12V/15V版本），替代線性穩壓器
• ?簡化設計?：僅需4個外部元件（電感、二極管、輸入/輸出電容）
• ?保護功能?：熱關斷、逐周期電流限制
• ?工作頻率?：52kHz固定頻率振蕩器
• ?低待機電流?：50μA（典型值）

?3. 典型應用?

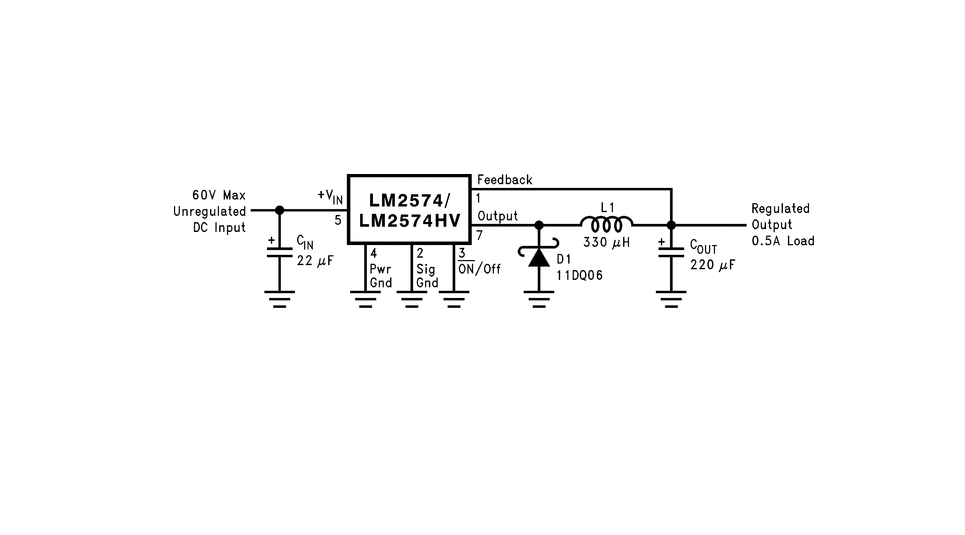

• ?降壓穩壓器?：標準Buck電路配置
• ?負壓轉換器?：Buck-Boost拓撲生成負輸出（如-12V）
• ?預穩壓器?：為線性穩壓器提供高效前級

?4. 設計要點?

• ?電感選擇?：需根據負載電流和輸入電壓范圍查表選擇（如330μH對應0.4A負載）
• ?輸出電容?：推薦100-470μF低ESR電解電容，電壓額定值≥1.5倍輸出電壓
• ?二極管?：需選用快恢復或肖特基二極管（如1N5817/SR102）

?5. 封裝與熱管理?

• ?封裝選項?：8引腳PDIP和14引腳SOIC
• ?熱設計?：依賴PCB銅箔散熱，θJA為60.4°C/W（PDIP）和77.1°C/W（SOIC）

?6. 版本對比?

• ?TPS560430?：新一代替代產品，具有更高效率、更低BOM成本和更小尺寸

?7. 文檔結構?
包含特性說明、電氣參數（絕對最大額定值、熱阻等）、典型應用電路、布局指南及訂購信息。
