LM2674 系列穩壓器是采用 LMDMOS 工藝構建的單片集成電路。這些穩壓器為降壓開關穩壓器提供所有有源功能，能夠驅動500mA的負載電流，并具有出色的線路和負載調節能力。這些器件提供 3.3V、5V、12V 的固定輸出電壓和可調輸出版本。

這些穩壓器需要最少數量的外部元件，使用簡單，包括獲得專利的內部頻率補償和固定頻率振蕩器。
*附件：lm2674.pdf

LM2674 系列的工作開關頻率為 260kHz，因此允許比低頻開關穩壓器所需的濾波器元件尺寸更小。由于效率非常高（> 90%），印刷電路板上的銅走線是唯一需要的散熱器。

與 LM2674 一起使用的標準電感器系列可從多個不同的制造商處獲得。這一特性極大地簡化了使用這些先進IC的開關模式電源的設計。數據手冊中還包括設計用于開關模式電源的二極管和電容器的選擇器指南。

其他特性包括在規定的輸入電壓和輸出負載條件下的輸出電壓容差為±1.5%，振蕩器頻率的容差為±10%。包括外部關斷功能，典型值為50μA待機電流。輸出開關包括限流和熱關斷功能，可在故障條件下提供全面保護。

特性

• 效率高達 96%
• 采用 8 引腳 SOIC、PDIP 和 16 引腳 WSON 封裝
• 簡單易用的設計
• 只需要五個外部元件
• 使用現成的標準電感器
• 3V、5V、12V 和可調輸出版本
• 1.21V 至 37V 可調版本輸出電壓范圍
• 在線路和負載條件下的最大輸出電壓容差為 ±1.5%
• 額定500mA輸出負載電流
• 0.25Ω DMOS 輸出開關
• 8V 至 40V 寬輸入電壓范圍
• 260kHz 固定頻率內部振蕩器
• TTL關斷能力，低功耗待機模式
• 熱關斷和限流保護

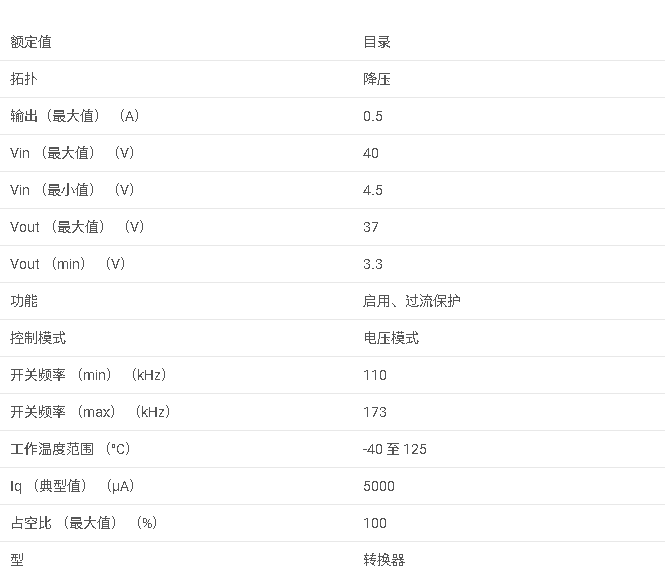

參數

方框圖

?1. 產品概述?
LM2674是德州儀器（TI）推出的高效、500mA輸出電流的降壓型（Buck）開關穩壓器，屬于SIMPLE SWITCHER?系列。其特點包括：

• ?輸入電壓范圍?：8V至40V（可擴展至6.5V-40V）。
• ?輸出電壓選項?：固定版本（3.3V/5V/12V）和可調版本（1.21V-37V）。
• ?效率?：高達96%（典型值），采用260kHz固定頻率PWM控制。
• ?封裝?：8引腳SOIC、PDIP及16引腳WSON（優化散熱）。

?2. 關鍵特性?

• ?高集成度?：僅需5個外部元件（電感、二極管、輸入/輸出電容、反饋電阻）。
• ?保護功能?：熱關斷、電流限制及低功耗待機模式（50μA典型值）。
• ?簡化設計?：內置頻率補償，支持標準電感選型，兼容WEBENCH?設計工具。

?3. 典型應用?

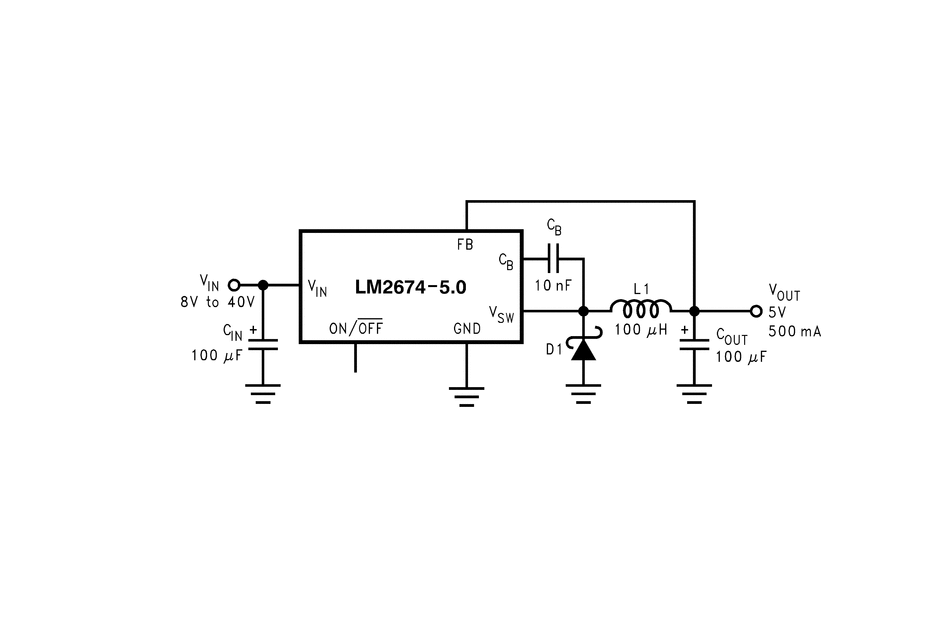

• ?固定輸出設計?：如圖7-1所示，需選擇電感（如68μH）、輸出電容（如47μF鉭電容）及肖特基二極管（如3A/50V）。
• ?可調輸出設計?：通過外部電阻分壓（R1/R2）設定電壓，公式為VOUT = 1.21V × (1 + R1/R2)。

?4. 設計要點?

• ?電感選擇?：根據負載電流和輸入電壓查表確定（如100μH對應500mA負載）。
• ?電容要求?：低ESR輸入/輸出電容（如鉭或電解電容），需滿足RMS電流及電壓降額。
• ?布局建議?：縮短高頻路徑（VIN、VSW、GND），反饋走線遠離噪聲源。

?5. 性能參數?

• ?輸出精度?：±1.5%（全溫度范圍）。
• ?開關導通電阻?：0.25Ω（典型值）。
• ?工作溫度?：-40°C至+125°C。

?6. 文檔結構?
包含特性說明、引腳功能、電氣參數、典型應用電路及布局示例（如表面貼裝PCB設計），并附有熱性能曲線和效率圖表。
