LM2671 系列穩壓器是采用 LMDMOS 構建的單片集成電路 過程。這些穩壓器提供降壓（降壓）開關的所有有源功能 穩壓器，能夠驅動 500 mA 的負載電流，并具有出色的線路和負載調節功能。這些 器件提供 3.3 V、5 V、12 V 的固定輸出電壓和可調輸出 版本。

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括專利的內部頻率補償、固定頻率振蕩器、外部關斷、 軟啟動和頻率同步。
*附件：lm2671.pdf

LM2671 系列在 260 kHz 的開關頻率下工作，因此允許更小的 濾波器組件的尺寸低于低頻開關穩壓器所需的尺寸。以 其非常高的效率（> 90%），印刷電路板上的銅跡線是唯一的 需要散熱。

與 LM2671 一起使用的標準電感器系列有多種 不同的制造商。此功能大大簡化了開關模式電源的設計 使用這些先進的 IC。數據手冊中還包括二極管和 設計用于開關模式電源的電容器。

其他特性包括確保在指定輸入內的輸出電壓容差為±1.5% 電壓和輸出負載條件，振蕩器頻率±10%。外部關機是 包括，具有典型 50 μA 的待機電流。輸出開關包括限流、 以及熱關斷，可在故障條件下提供全面保護。

特性

• 效率高達 96%
• 采用 8 引腳 SOIC、PDIP 和 WSON
  封裝
• 簡單易用的設計
• 僅需要 5 個外部元件
• 使用現成的標準電感器
• 3.3V、5V、12V和可調輸出版本
• 可調版本輸出電壓范圍：1.21 V
  至 37 V
• ±1.5%的最大輸出電壓容差在線
  路和負載條件下
• 確保 500 mA 輸出負載電流
• 0.25-Ω DMOS 輸出開關
• 寬輸入電壓范圍：8 V 至 40 V
• 260kHz 固定頻率內部振蕩器
• TTL 關斷功能，低功耗待機
  模式
• 軟啟動和頻率同步
• 熱關斷和限流保護

參數

方框圖

?1. 產品概述?
LM2671是德州儀器（TI）推出的SIMPLE SWITCHER?系列高效降壓穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：8V至40V
• ?輸出電流?：最高500mA
• ?效率?：高達96%（典型值）
• ?封裝?：提供8引腳SOIC、PDIP及16引腳WSON選項
• ?版本?：固定輸出（3.3V/5V/12V）和可調輸出（1.21V至37V）

?2. 關鍵特性?

• ?高效設計?：集成低導通電阻（0.25Ω）DMOS開關，減少熱損耗。
• ?簡化布局?：僅需5個外部元件（電感、二極管、輸入/輸出電容、反饋電阻）。
• ?保護功能?：
  • 熱關斷
  • 電流限制
  • 軟啟動（可選）
• ?頻率同步?：支持外部時鐘同步（最高400kHz）。

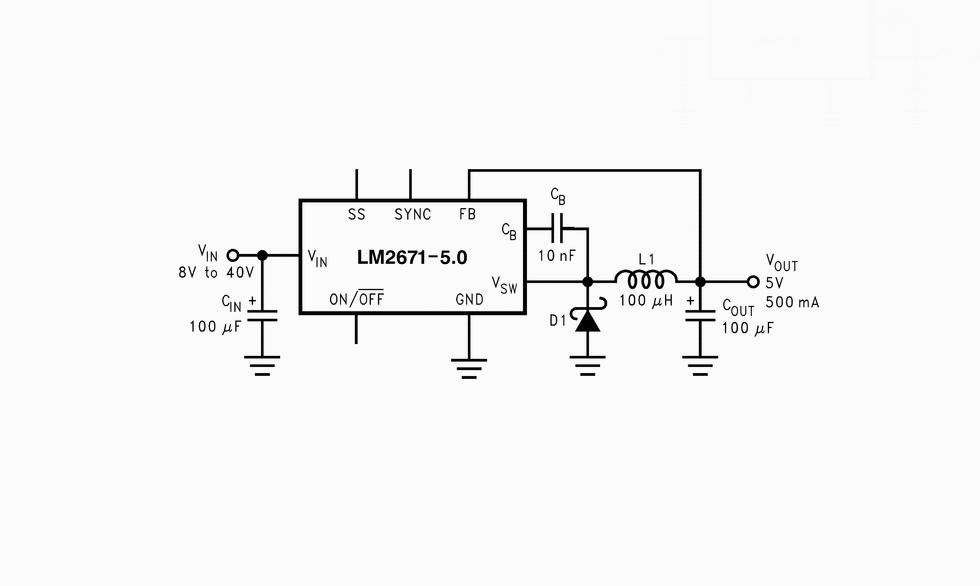

?3. 典型應用?

• ?固定輸出電路?：
  • 使用標準電感（如68μH）和低ESR電容（如47μF鉭電容）。
  • 推薦肖特基二極管（如3A/50V）。
• ?可調輸出電路?：

?4. 設計要點?

• ?電感選擇?：根據輸入電壓和負載電流查表匹配（如100μH對應500mA負載）。
• ?電容選型?：
  • 輸入電容：低ESR電解或鉭電容（如22μF/50V）。
  • 輸出電容：需滿足紋波要求（如68μF/25V鉭電容）。
• ?PCB布局建議?：
  • 縮短高頻路徑（VIN、VSW、GND）。
  • 避免電感磁場干擾反饋線路。

?5. 性能參數?

• ?輸出電壓精度?：±1.5%（全溫度范圍）。
• ?待機電流?：50μA（典型值，關斷模式）。
• ?開關頻率?：260kHz（可同步至外部時鐘）。
