LM2576 系列穩壓器是單片集成電路，為降壓（降壓）開關穩壓器提供所有有源功能，能夠通過出色的線路和負載調節驅動 3A 負載。這些器件提供 3.3 V、5 V、12 V、15 V 的固定輸出電壓和可調輸出版本。

這些穩壓器需要最少數量的外部元件，使用簡單，包括故障保護和固定頻率振蕩器。

LM2576 系列是常用三端子線性穩壓器的高效替代品。它大大減小了散熱器的尺寸，在某些情況下不需要散熱器。
*附件：lm2576hv.pdf

針對 LM2576 使用而優化的標準電感器系列可從多家不同的制造商處獲得。該特性大大簡化了開關模式電源的設計。

其他特性包括在指定輸入電壓和輸出負載條件下的輸出電壓容差為±4%，振蕩器頻率容差為±10%。包括外部關斷功能，具有50μA（典型值）待機電流。輸出開關包括逐周期電流限制，以及熱關斷功能，可在故障條件下提供全面保護。

該LM76003需要很少的外部元件，并具有引腳排列，專為簡單、優化的 PCB 布局而設計，可實現 EMI 和熱性能。

特性

• 3.3V、5V、12V、15V和可調輸出版本
• 可調版本輸出電壓范圍，1.23 V 至 37 V（高壓版本為 57 V），在線路和負載條件下最大 ±4%
• 規定的 3A 輸出電流
• 寬輸入電壓范圍：40 V 高壓版本高達 60 V
• 僅需要四個外部組件
• 52kHz 固定頻率內部振蕩器
• TTL 關斷功能，低功耗待機模式
• 高效率
• 使用現成的標準電感器

參數

方框圖

?1. 產品概述?
LM2576/LM2576HV是德州儀器（TI）推出的SIMPLE SWITCHER?系列非同步降壓DC-DC轉換器，具有以下核心特性：

• ?輸入電壓范圍?：標準版40V，高壓版（HV）60V。
• ?輸出選項?：固定電壓（3.3V/5V/12V/15V）及可調版本（1.23V-37V或57V HV）。

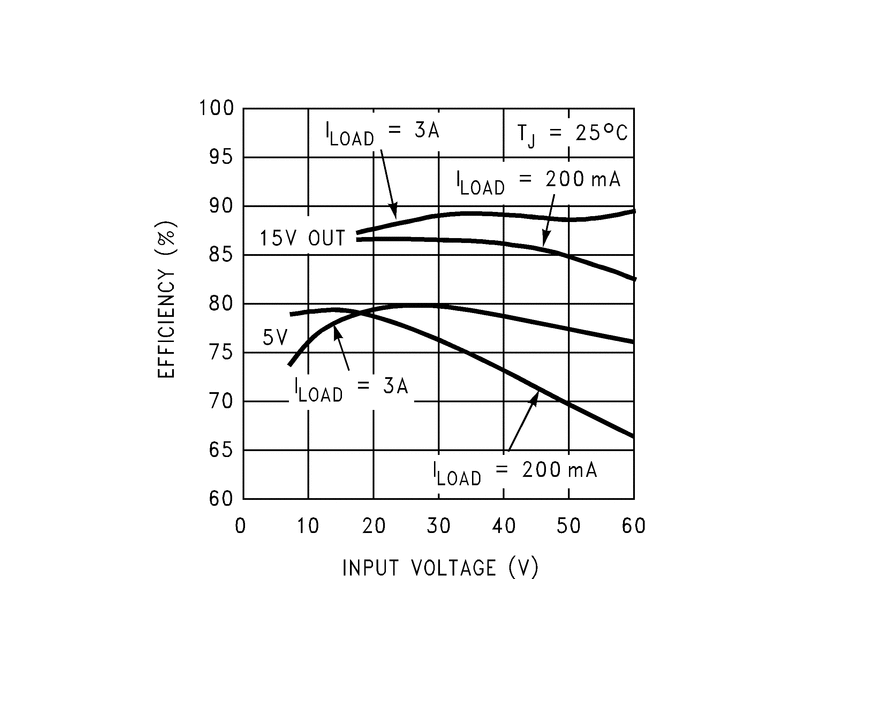

• ?輸出電流?：3A連續負載，效率高達88%（典型值）。
• ?集成功能?：52kHz固定頻率振蕩器、熱關斷、電流限制及TTL關斷控制。

?2. 關鍵特性?

• ?高效率?：替代線性穩壓器，減少散熱需求。
• ?簡化設計?：僅需4個外部元件（電感、二極管、輸入/輸出電容）。
• ?保護機制?：逐周期電流限制、短路保護（頻率降至11kHz）。
• ?封裝選項?：TO-220（KC）、DDPAK/TO-263（KTT），支持不同散熱需求。

?3. 應用場景?

• 電機驅動、網絡/服務器電源、家電、測試設備等。

?4. 設計要點?

• ? 輸入電容（CIN） ?：≥100μF電解電容，低溫環境需并聯陶瓷電容。
• ?電感選擇?：推薦20%-30%紋波電流，連續/斷續模式兼容（如100μH-220μH）。
• ? 輸出電容（COUT） ?：低ESR電解電容（220μF-2000μF），電壓≥1.5倍輸出。
• ?續流二極管?：建議肖特基二極管（如MBR360），快恢復二極管需軟特性。

?5. 典型電路?

• ?固定輸出?：直接連接FB引腳至輸出（圖8-3）。
• ?可調輸出?：通過電阻分壓（R1=1kΩ, R2按公式計算）設定電壓（圖8-9）。
• ?負壓輸出?：支持反相降壓-升壓拓撲（圖8-1）。

?6. 熱管理?

• ?散熱計算?：需根據PD=(VIN×IQ)+(VO/VIN×ILOAD×VSAT)估算功耗，結合θJA選擇散熱片。

?7. 文檔支持?

• 包含完整電氣特性表、典型應用曲線、布局指南（如AN-1229）及WEBENCH?設計工具鏈接。
