SWIFT? 系列直流/直流穩壓器、TPS54611、 TPS54612、TPS54613、TPS54614、TPS54615和TPS54616低輸入電壓高輸出電流 同步降壓 PWM 轉換器集成了所有必需的有源元件。包含在基材上 是真正的高性能電壓誤差放大器,可在瞬態下提供高性能 條件;欠壓鎖定電路,用于防止啟動,直到輸入電壓達到 3 V;內部和外部設置的慢啟動電路,以限制浪涌電流;和一個強大的好 輸出可用于處理器/邏輯復位、故障信號和電源排序。
*附件:tps54616.pdf
TPS5461x 器件采用耐熱增強型 28 引腳 TSSOP (PWP) PowerPAD? 封裝,消除了笨重的散熱器。TI 提供 評估模塊和 SWIFT? 設計器軟件工具,有助于快速實現 高性能電源設計,可滿足緊迫的設備開發周期。
特性
- 30mΩ、12A 峰值 MOSFET 開關,可在 6A 連續輸出源極和灌電流下實現高效率
- 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
電壓器件,初始精度為1.0% - 內部補償,易于使用,元件數量極少
- 快速瞬態響應
- 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
280 kHz 至 700 kHz - 負載受峰值電流限制和熱關斷保護
- 集成解決方案可減少電路板面積和總成本

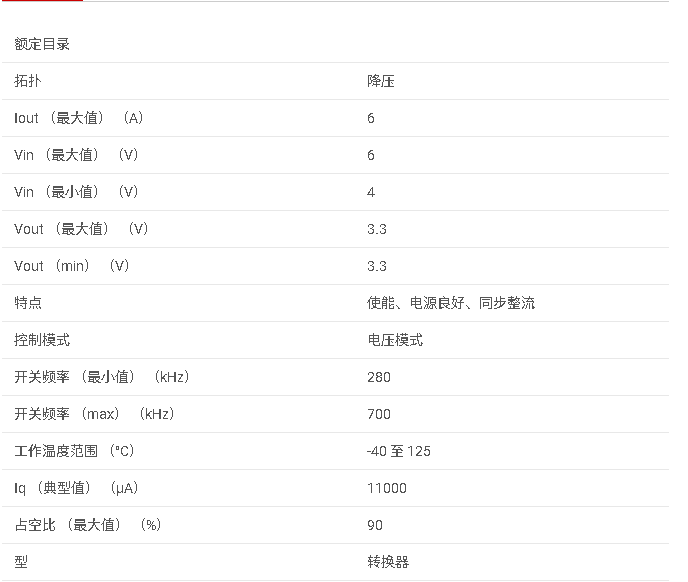

參數

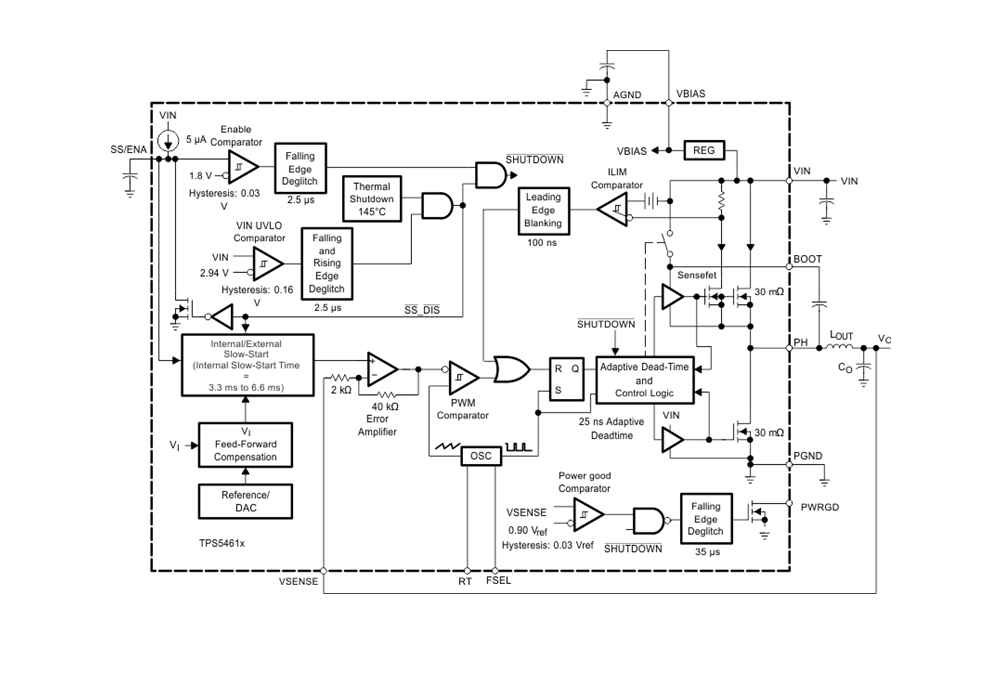

方框圖
?1. 產品概述?
TPS54611-TPS54616是TI(德州儀器)SWIFT?系列DC-DC穩壓器,集成3V至6V輸入、6A輸出的同步降壓PWM轉換器,內置MOSFET開關。關鍵特性包括:
- ?高效能?:30mΩ低導通電阻MOSFET,支持6A連續輸出。
- ?多電壓選項?:固定輸出電壓(0.9V/1.2V/1.5V/1.8V/2.5V/3.3V),初始精度±1%。
- ?簡化設計?:內部補償減少外部元件數量,支持350kHz/550kHz或可調頻率(280kHz-700kHz)。
- ?保護功能?:過流保護、熱關斷及電源良好(PWRGD)信號輸出。
?2. 應用場景?
?3. 核心功能模塊?
- ? UVLO(欠壓鎖定) ?:輸入電壓低于2.8V時禁止啟動,高于2.95V時啟用。
- ? 慢啟動/使能(SS/ENA) ?:通過電容調節啟動時間,避免浪涌電流。
- ?VBIAS穩壓器?:為內部電路提供穩定電源,需外接低ESR陶瓷電容。
- ?PWM控制?:自適應死區時間防止MOSFET直通,集成高/低側驅動器。
- ?保護機制?:
- 逐周期過流保護(響應時間200ns)。
- 熱關斷(150°C觸發,140°C恢復)。
?4. 電氣特性?
- ?輸入電壓范圍?:3V-6V(絕對最大值7V)。
- ?效率?:典型值95%(5V輸入,6A負載)。
- ?工作溫度?:-40°C至125°C。
?5. 封裝與布局?
- ?封裝?:28引腳HTSSOP(PWP)PowerPAD?,優化散熱設計。
- ?PCB布局建議?:
- 分離模擬地(AGND)與功率地(PGND)。
- 輸入/輸出電容靠近器件放置,減小環路面積。
- 熱焊盤需通過多通孔連接至底層銅層散熱。
?6. 典型應用電路?
- 輸入濾波:220μF POSCAP電容+10μF陶瓷電容。
- 輸出濾波:4.7μH-10μH電感+470μF低ESR電容。
- 頻率設置:通過RT引腳電阻或FSEL引腳邏輯電平選擇。
?7. 設計工具支持?
TI提供SWIFT? Designer軟件輔助快速設計,包含評估模塊和參數計算工具。
?8. 文檔與支持?
- 數據手冊包含詳細引腳定義、電氣規格、典型曲線及布局示例。
- 相關資源鏈接:產品文件夾、樣片購買、技術文檔、社區支持等。
?注?:本文檔為TPS5461x系列通用描述,具體型號(如TPS54614)參數可能略有差異,需參考對應型號數據手冊。
-
