SWIFT? 系列直流/直流穩壓器、TPS54611、 TPS54612、TPS54613、TPS54614、TPS54615和TPS54616低輸入電壓高輸出電流 同步降壓 PWM 轉換器集成了所有必需的有源元件。包含在基材上 是真正的高性能電壓誤差放大器，可在瞬態下提供高性能 條件;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部和外部設置的慢啟動電路，以限制浪涌電流;和一個強大的好 輸出可用于處理器/邏輯復位、故障信號和電源排序。

TPS5461x 器件采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，消除了笨重的散熱器。TI 提供 評估模塊和 SWIFT? 設計器軟件工具，有助于快速實現 高性能電源設計，可滿足緊迫的設備開發周期。
*附件：tps54613.pdf

特性

• 30mΩ、12A 峰值 MOSFET 開關，可在 6A 連續輸出源極和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償，易于使用，元件數量極少
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

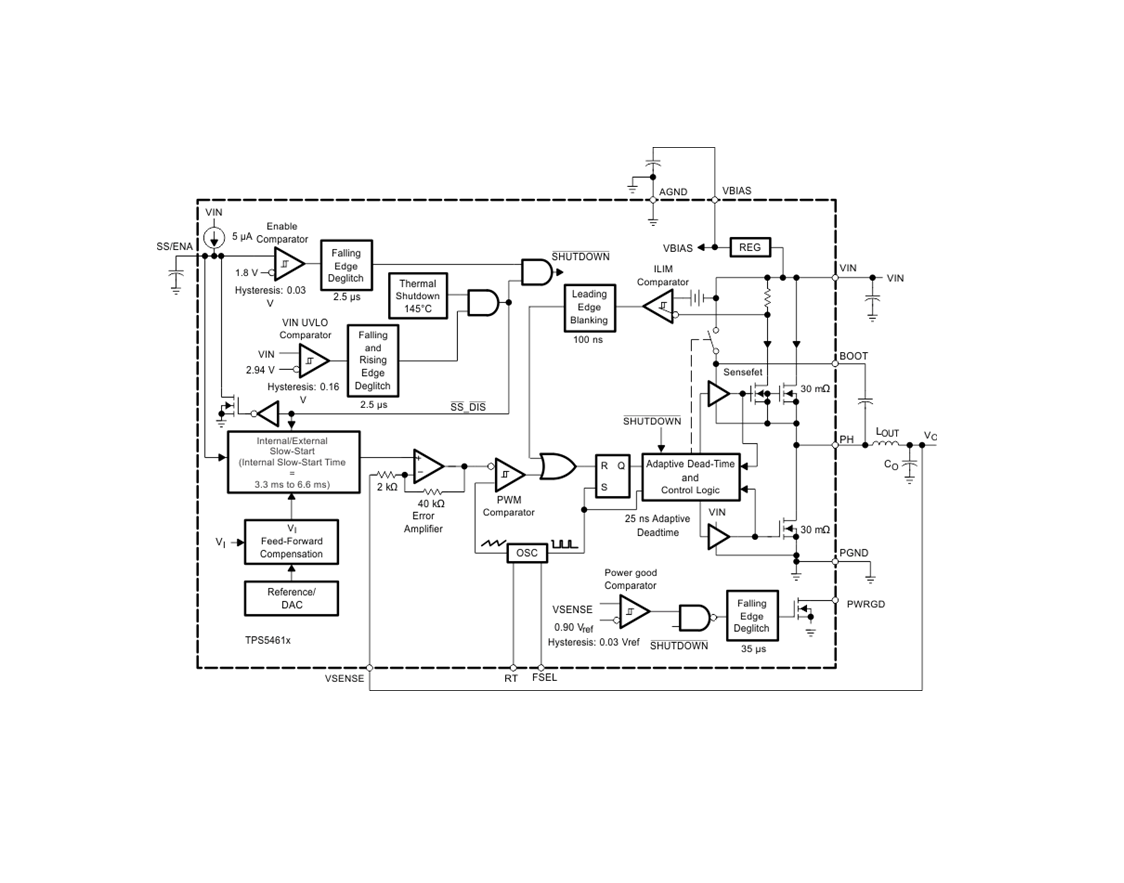

方框圖

?1. 產品概述?
TPS54611-TPS54616是TI（德州儀器）SWIFT?系列DC-DC穩壓器，集成同步降壓PWM控制器與MOSFET，適用于3V至6V輸入電壓、6A輸出電流的高效電源轉換場景。其核心特點包括：

• ?高集成度?：內置30mΩ低阻MOSFET、誤差放大器、UVLO（欠壓鎖定）、軟啟動及Power Good信號功能。
• ?多輸出電壓選項?：提供0.9V、1.2V、1.5V、1.8V、2.5V、3.3V固定輸出型號，初始精度達±1%。
• ?靈活頻率配置?：支持內部預設350kHz/550kHz或外部電阻調節（280kHz-700kHz）。

?2. 關鍵特性?

• ?高效能?：峰值效率>95%（5V輸入時），集成MOSFET減少外部元件數量。
• ?保護機制?：過流保護（峰值限流）、熱關斷（150°C觸發）、輸入UVLO（2.95V啟動閾值）。
• ?快速瞬態響應?：內部補償優化，恢復時間10-20μs。

?3. 應用領域?

• 分布式5V/3.3V電源系統
• FPGA、DSP、ASIC及處理器的負載點穩壓
• 通信基礎設施（寬帶、光通信）及便攜式設備

?4. 封裝與設計支持?

• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?，優化散熱設計。
• ?設計工具?：提供SWIFT? Designer軟件及評估模塊，簡化PCB布局與熱管理。

?5. 典型電路設計?

• ?輸入濾波?：建議10μF陶瓷電容（靠近VIN引腳）+ 220μF電解電容。
• ?輸出濾波?：4.7-10μH電感 + 470μF低ESR電容。
• ?布局要點?：分離模擬/功率地，縮短PH引腳至電感的路徑。

?6. 性能曲線?

• 效率曲線：5V輸入時，6A負載下效率>90%。
• 熱性能：結溫125°C下可持續輸出6A（需滿足散熱條件）。

?7. 版本與訂購信息?

• 提供工業級（-40°C至125°C）型號，如TPS54615-EP適用于高可靠性場景。
• 封裝選項包括卷帶（2000顆/卷）或管裝（50顆/管）。
