SWIFT? 系列直流/直流穩壓器、TPS54611、 TPS54612、TPS54613、TPS54614、TPS54615和TPS54616低輸入電壓高輸出電流 同步降壓 PWM 轉換器集成了所有必需的有源元件。包含在基材上 是真正的高性能電壓誤差放大器，可在瞬態下提供高性能 條件;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部和外部設置的慢啟動電路，以限制浪涌電流;和一個強大的好 輸出可用于處理器/邏輯復位、故障信號和電源排序。

TPS5461x 器件采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，消除了笨重的散熱器。TI 提供 評估模塊和 SWIFT? 設計器軟件工具，有助于快速實現 高性能電源設計，可滿足緊迫的設備開發周期。
*附件：tps54615.pdf

特性

• 30mΩ、12A 峰值 MOSFET 開關，可在 6A 連續輸出源極和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償，易于使用，元件數量極少
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

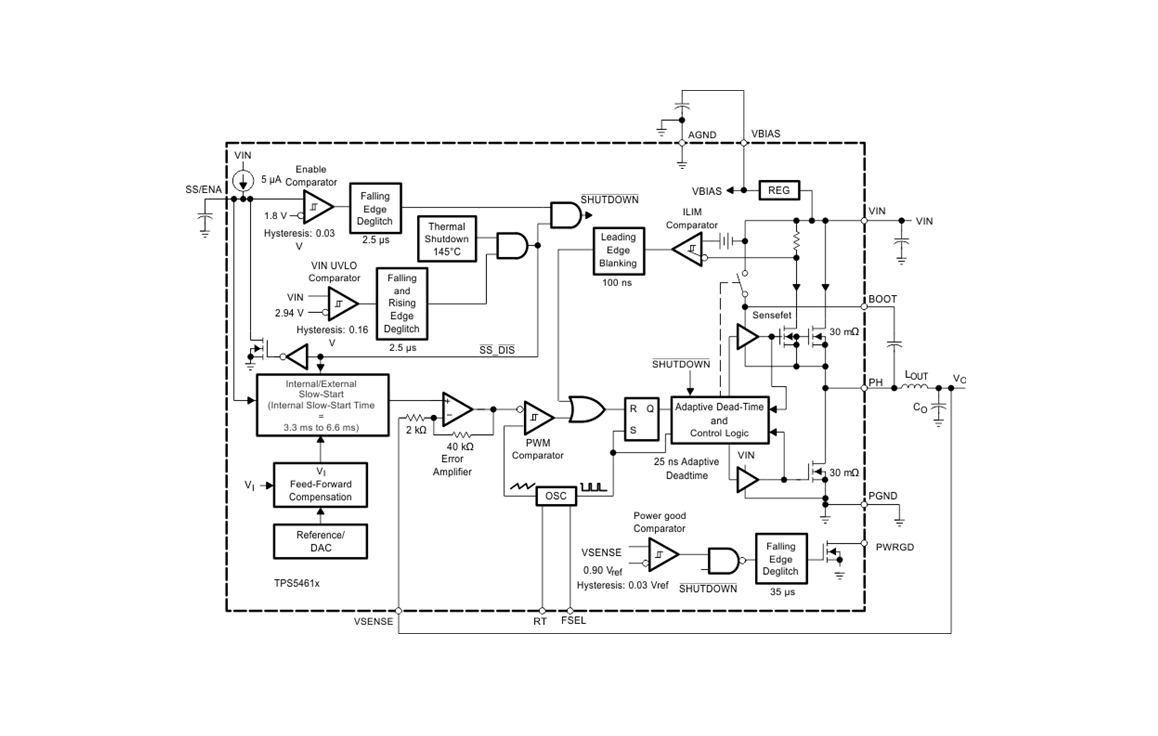

方框圖

?1. 產品概述?
TPS54611-TPS54616是德州儀器（TI）SWIFT?系列DC-DC穩壓器，集成同步降壓PWM控制器與MOSFET，適用于3V至6V輸入電壓、6A輸出電流的高效電源轉換。關鍵特性包括：

• ?高效集成?：30mΩ低阻抗MOSFET，支持6A連續輸出，效率高達95%（典型值）。
• ?多電壓選項?：提供0.9V、1.2V、1.5V、1.8V、2.5V、3.3V固定輸出電壓，精度±1%。
• ?簡化設計?：內部補償減少外部元件，支持350kHz/550kHz固定或280kHz-700kHz可調頻率。
• ?保護功能?：過流保護、熱關斷及電源良好（PWRGD）監控。

?2. 應用場景?

• 5V/3.3V分布式電源系統
• FPGA、DSP、ASIC和微處理器的負載點穩壓
• 寬帶、網絡及光通信設備
• 便攜式計算機/筆記本

?3. 核心設計特性?

• ?封裝與散熱?：28引腳HTSSOP（PWP）PowerPAD?封裝，無需散熱片，通過PCB銅層散熱。
• ?控制邏輯?：電壓模式PWM控制，集成誤差放大器，支持快速瞬態響應（10-20μs恢復時間）。
• ?功能模塊?：
  • ?UVLO?：輸入欠壓鎖定（啟動閾值2.95V，滯后160mV）。
  • ?慢啟動?：內部3.3ms-6.6ms軟啟動，可通過外部電容擴展。
  • ?VBIAS穩壓器?：為內部電路提供2.7V穩定偏置電壓。

?4. 電氣參數?

• ?輸入范圍?：3V-6V（絕對最大值7V）。
• ?開關頻率?：350kHz（FSEL≤0.8V）、550kHz（FSEL≥2.5V）或通過RT引腳電阻調節。
• ?電流限制?：7.2A（3V輸入）至12A（6V輸入），100ns前沿消隱。
• ?熱關斷?：150°C觸發，10°C滯后。

?5. 典型應用電路?

• ?輸入濾波?：10μF陶瓷電容（靠近VIN）+ 220μF電解電容。
• ?輸出濾波?：4.7μH-10μH電感 + 470μF低ESR電容。
• ?布局建議?：分離模擬/功率地，最小化PH節點面積，PowerPAD需焊接至PCB散熱層。

?6. 性能曲線?

• 效率曲線：5V輸入時＞90%（負載3A），3.3V輸入時＞85%。
• 瞬態響應：3A階躍負載下輸出電壓偏差＜50mV。

?7. 型號差異?

?8. 文檔支持?

• 包含完整引腳定義、電氣特性表、熱阻數據及典型應用原理圖。
• 提供SWIFT? Designer軟件工具輔助設計。

該系列器件通過高集成度和優化布局，顯著減少PCB面積與總成本，適用于高密度電源系統設計。
