SWIFT? 系列直流/直流穩壓器， TPS54611、TPS54612、TPS54613、TPS54614、 TPS54615，TPS54616低輸入電壓 高輸出電流同步降壓PWM 轉換器集成了所有必需的有源元件。 基材上包含的是真正的、高性能的、 提供高性能的電壓誤差放大器 瞬態條件下;欠壓鎖定 防止啟動直至輸入電壓 達到 3 V;內部和外部集 慢啟動電路以限制浪涌電流;和一種力量 良好的輸出可用于處理器/邏輯復位、故障 信令和電源排序。

TPS54611-6 器件采用熱電平 增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，消除了笨重的散熱器。得克薩斯州 Instruments 提供評估模塊和 SWIFT? 設計器軟件工具，可幫助快速完成 實現高性能電源設計 滿足緊迫的設備開發周期。
*附件：tps54615-ep.pdf

特性

• 受控基線
  – 一個裝配/測試站點，一個制造站點
• –55°C 至 125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source （DMS） 支持
• 增強的產品變更通知
• 資格血統^(1)^
• 30m、12A 峰值 MOSFET 開關，可在 6A 連續輸出源極和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出電壓器件，初始精度為1%
• 內部補償，易于使用，元件數量極少
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調 280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本
• 應用
  • 低壓、高密度系統，功率分配電壓為 5 V 或 3.3 V
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節
  • 寬帶、網絡和光通信基礎設施

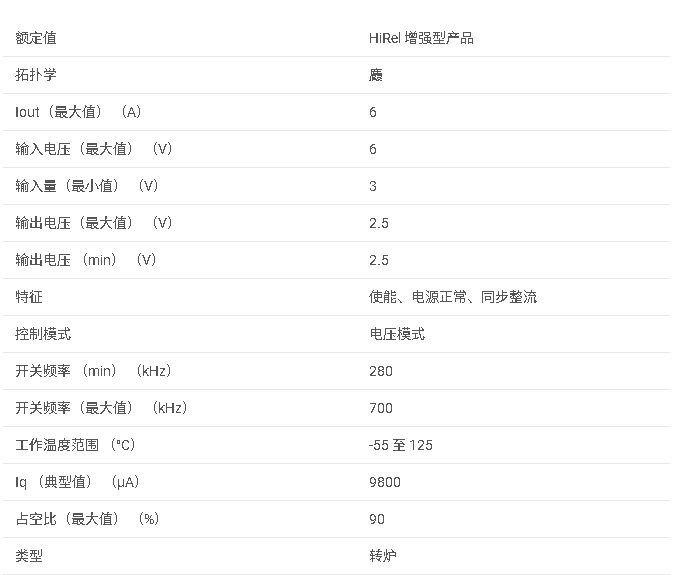

參數

?1. 產品概述?

• ?型號系列?：TPS54611-EP至TPS54616-EP，集成FET的6A輸出同步降壓轉換器，輸入電壓范圍3V至6V。
• ?關鍵特性?：
  • 固定輸出電壓選項（0.9V/1.2V/1.5V/1.8V/2.5V/3.3V），精度±1%。
  • 集成30mΩ MOSFET開關，支持6A連續輸出。
  • 內置補償網絡，簡化設計并減少外部元件數量。
  • 可選PWM頻率（350kHz/550kHz或外部調節280kHz-700kHz）。
  • 過流保護、熱關斷及電源就緒（PWRGD）信號功能。

?2. 封裝與熱性能?

• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?封裝，尺寸6.6mm×9.8mm，優化散熱設計。
• ?熱阻?：
  • 帶焊料：18.2°C/W（25°C時最大功耗5.49W）。
  • 無焊料：40.5°C/W（25°C時最大功耗2.48W）。

?3. 功能模塊詳解?

• ? UVLO（欠壓鎖定） ?：啟動閾值2.95V，停止閾值2.8V，帶0.16V遲滯。
• ? 慢啟動/使能（SS/ENA） ?：
  • 內部慢啟動時間3.3ms至6.1ms（依型號不同）。
  • 支持外部電容擴展啟動時間（公式：t(SS) ≈ C(SS)×0.7V/5μA）。
• ?VBIAS穩壓器?：為內部電路提供穩定2.7V偏置電壓，需外接0.1μF-1μF陶瓷電容。
• ?PWM控制?：自適應死區時間防止MOSFET直通，支持最大90%占空比。

?4. 保護機制?

• ?過流保護?：逐周期限流（10A-12A峰值），100ns前沿消隱。
• ?熱關斷?：結溫超過150°C時觸發，降溫10°C后自動恢復。
• ? 電源就緒（PWRGD） ?：監測VSENSE電壓，低于90%基準時輸出低電平。

?5. 應用設計指南?

• ?輸入濾波?：推薦220μF POSCAP電容+10μF陶瓷電容（靠近VIN引腳）。
• ?輸出濾波?：5.2μH電感+470μF低ESR電容（如POSCAP）。
• ?布局要點?：
  • 分離模擬地（AGND）與功率地（PGND），在IC下方單點連接。
  • PowerPAD需焊接至PCB并連接多個散熱過孔（建議8×0.013英寸+4×0.018英寸）。

?6. 性能圖表?

• ?效率?：5V輸入時典型效率＞90%（6A負載）。
• ?瞬態響應?：恢復時間10μs-20μs（負載階躍變化）。
• ?溫度特性?：-55°C至125°C全溫范圍工作，熱降額曲線提供安全操作區。

?7. 訂購信息?

• ?型號示例?：TPS54615MPWPREP（工業級，-55°C至125°C）。
• ?封裝選項?：卷帶包裝（2000片/卷），符合RoHS標準。
