SWIFT? 系列直流/直流穩壓器、TPS54611、 TPS54612、TPS54613、TPS54614、TPS54615和TPS54616低輸入電壓高輸出電流 同步降壓 PWM 轉換器集成了所有必需的有源元件。包含在基材上 是真正的高性能電壓誤差放大器，可在瞬態下提供高性能 條件;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部和外部設置的慢啟動電路，以限制浪涌電流;和一個強大的好 輸出可用于處理器/邏輯復位、故障信號和電源排序。

TPS5461x 器件采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，消除了笨重的散熱器。TI 提供 評估模塊和 SWIFT? 設計器軟件工具，有助于快速實現 高性能電源設計，可滿足緊迫的設備開發周期。
*附件：tps54611.pdf

特性

• 30mΩ、12A 峰值 MOSFET 開關，可在 6A 連續輸出源極和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償，易于使用，元件數量極少
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

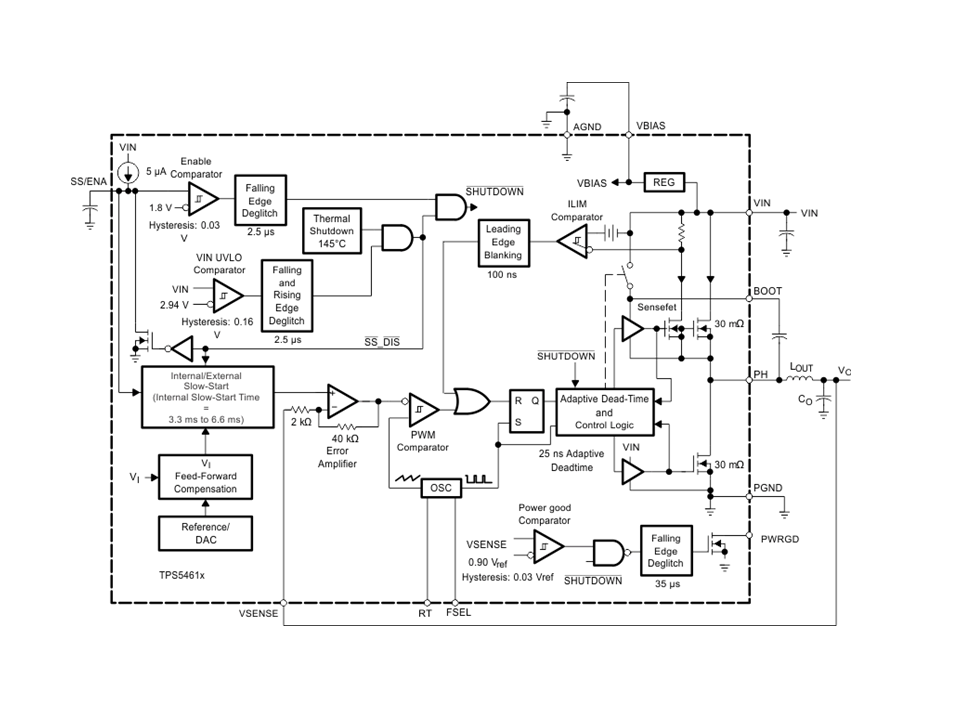

方框圖

?1. 產品概述?
TPS54611-TPS54616是德州儀器（TI）SWIFT?系列DC-DC穩壓器，集成3V至6V輸入、6A輸出的同步降壓轉換器，具有高效率和高密度特性。關鍵特點包括：

• ?集成MOSFET?：30mΩ低導通電阻，支持12A峰值電流。
• ?固定輸出電壓?：0.9V/1.2V/1.5V/1.8V/2.5V/3.3V，初始精度±1%。
• ?寬PWM頻率?：支持350kHz、550kHz固定或280kHz-700kHz可調頻率。
• ?保護功能?：峰值電流限制、熱關斷及欠壓鎖定（UVLO）。

?2. 應用領域?

• 低電壓高密度系統（如5V/3.3V分布式電源）。
• FPGA、DSP、ASIC和微處理器的負載點調節。
• 寬帶、網絡及光通信基礎設施。

?3. 核心特性詳解?

• ?內部補償?：簡化設計，減少外部元件數量。
• ?快速瞬態響應?：適應動態負載變化。
• ?熱增強封裝?：28引腳HTSSOP（PWP）PowerPAD?，無需散熱片。
• ?功能引腳?：
  • ?BOOT?：自舉電容接口，驅動高側MOSFET。
  • ?FSEL/RT?：選擇內部頻率或通過電阻設置外部頻率。
  • ?SS/ENA?：雙功能引腳（使能控制/慢啟動時間設置）。

?4. 電氣特性?

• ?輸入電壓范圍?：3V至6V，UVLO閾值2.95V（啟動）/2.8V（停止）。
• ?效率?：典型值95%（5V輸入，6A負載）。
• ?熱性能?：結溫范圍-40°C至125°C，熱阻18.2°C/W（帶焊料）。

?5. 設計支持?

• ?評估模塊與軟件?：提供SWIFT? Designer工具加速設計。
• ?布局建議?：
  • 分離模擬地（AGND）與功率地（PGND）。
  • 輸入/輸出電容需低ESR，靠近器件放置。
  • PowerPAD需通過多通孔連接至大面積地平面散熱。

?6. 典型應用電路?

• 輸入濾波：220μF POSCAP電容+10μF陶瓷電容。
• 輸出濾波：7.2μH電感+680μF電容，實現1.8V/6A輸出。
• 頻率設置：FSEL懸空默認350kHz，RT引腳接電阻可調頻率。

?7. 安全與認證?

• 符合RoHS標準，提供無鉛（NIPDAU）封裝選項。
• 絕對最大額定值：VIN≤7V，PH引腳耐壓17V。

?8. 文檔與支持?

• 包含完整數據表、設計工具鏈接及機械封裝信息（如28引腳HTSSOP尺寸圖）。
• 相關產品：TPS40000（控制器）、TPS759xx（LDO）等。

?總結?：TPS5461x系列是高性能、高集成度的電源管理解決方案，適用于需高效率和小尺寸的工業與通信應用，其豐富的保護功能和設計靈活性顯著簡化了電源系統開發。
