SWIFT? 系列直流/直流穩壓器、TPS54611、 TPS54612、TPS54613、TPS54614、TPS54615和TPS54616低輸入電壓高輸出電流 同步降壓 PWM 轉換器集成了所有必需的有源元件。包含在基材上 是真正的高性能電壓誤差放大器，可在瞬態下提供高性能 條件;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部和外部設置的慢啟動電路，以限制浪涌電流;和一個強大的好 輸出可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54612.pdf

TPS5461x 器件采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，消除了笨重的散熱器。TI 提供 評估模塊和 SWIFT? 設計器軟件工具，有助于快速實現 高性能電源設計，可滿足緊迫的設備開發周期。

特性

• 30mΩ、12A 峰值 MOSFET 開關，可在 6A 連續輸出源極和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償，易于使用，元件數量極少
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

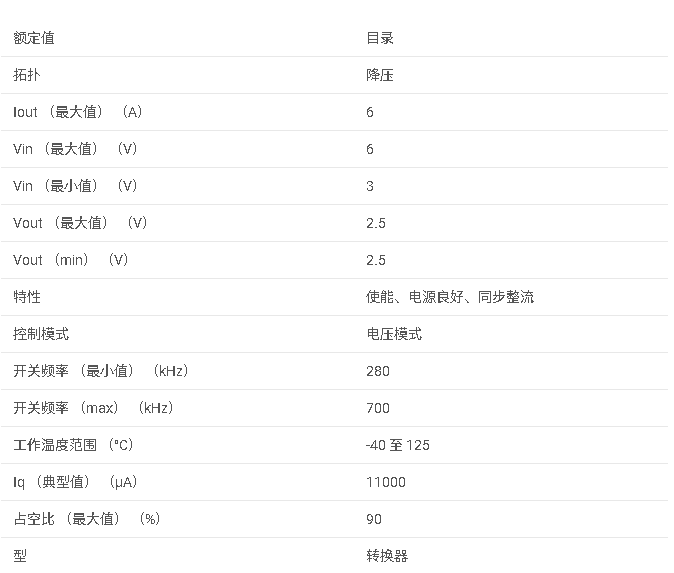

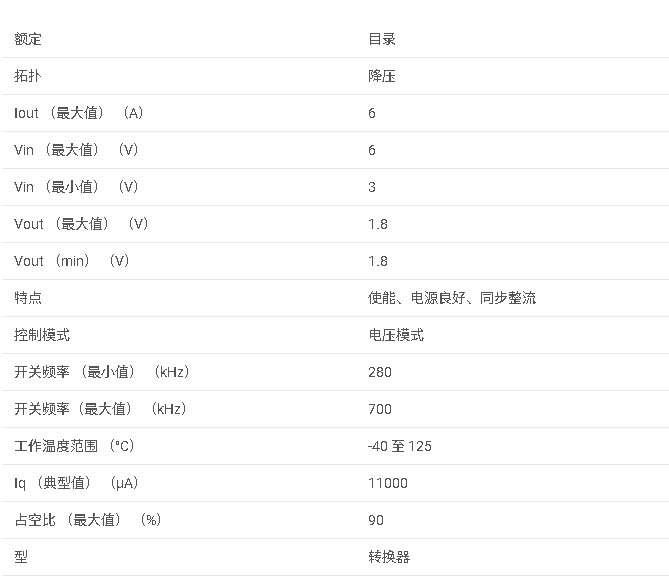

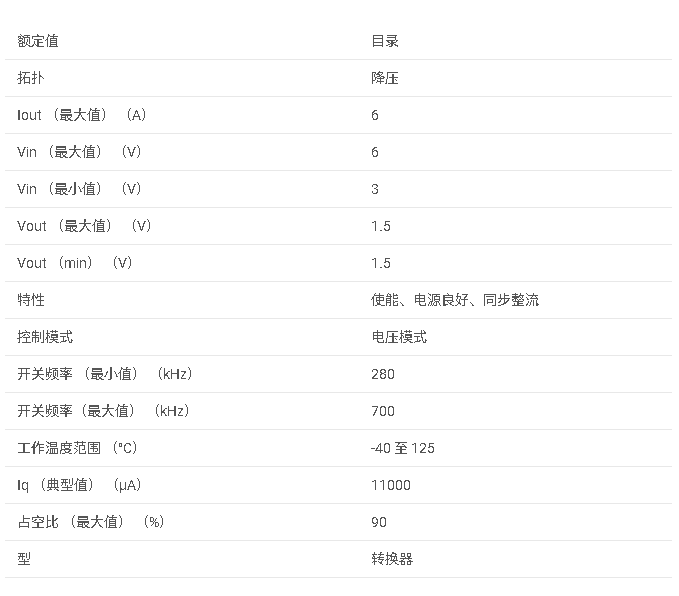

參數

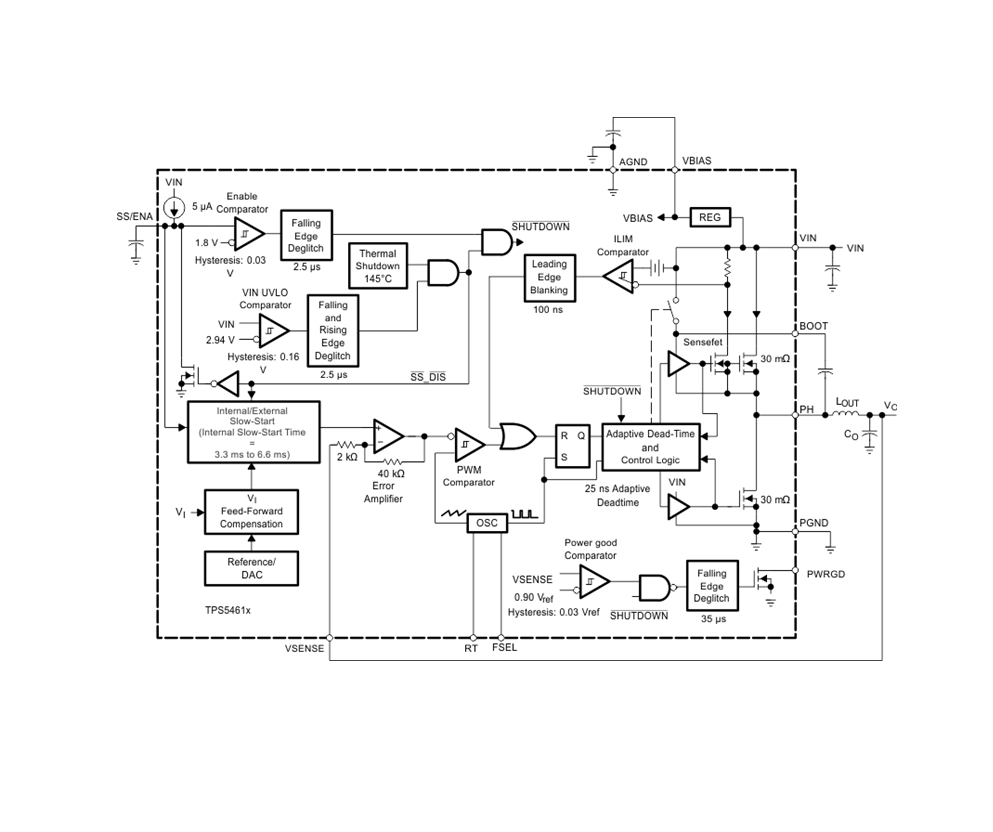

方框圖

?1. 產品概述?
TPS54611-TPS54616是德州儀器（TI）SWIFT?系列中的3-6V輸入、6A輸出同步降壓DC-DC轉換器，集成高/低側MOSFET（30mΩ），適用于高密度電源系統。關鍵特性包括：

• ?高效集成?：30mΩ MOSFET開關，支持6A連續輸出，效率高達95%（典型值）。
• ?多電壓選項?：固定輸出電壓（0.9V/1.2V/1.5V/1.8V/2.5V/3.3V），初始精度±1%。
• ?靈活頻率?：支持內部預設350kHz/550kHz或外部可調280-700kHz PWM頻率。
• ?保護功能?：峰值電流限制、熱關斷（150°C觸發）及欠壓鎖定（UVLO）。

?2. 應用場景?

• 5V/3.3V分布式電源的低壓高密度系統
• FPGA、DSP、ASIC和微處理器的負載點穩壓
• 寬帶、網絡及光通信基礎設施

?3. 核心設計?

• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?，無需散熱片。
• ?控制架構?：電壓模式PWM，集成誤差放大器，內部補償簡化設計。
• ?關鍵引腳?：
  • ?BOOT?：自舉電容接口，驅動高側MOSFET。
  • ?SS/ENA?：雙功能引腳（使能控制/外部慢啟動）。
  • ?RT/FSEL?：頻率設置（電阻或邏輯電平選擇）。

?4. 性能參數?

• ?輸入范圍?：3V-6V（UVLO啟動閾值2.95V）。
• ?輸出精度?：全溫度范圍內±3%（3.3V型號）。
• ?效率曲線?：典型效率>90%（5V輸入，3A負載）。
• ?熱性能?：結溫-40°C至125°C，RθJA 18.2°C/W（帶焊料）。

?5. 典型應用電路?

• ?輸入濾波?：10μF陶瓷電容（靠近VIN）+ 220μF POSCAP。
• ?輸出濾波?：4.7-10μH電感 + 470μF低ESR電容。
• ?布局要點?：
  • 分離模擬/功率地，縮短高電流路徑（PH至電感）。
  • PowerPAD需焊接至PCB并連接多組散熱過孔。

?6. 設計工具支持?

• ?SWIFT? Designer軟件?：提供器件選型、環路補償及布局優化指導。
• ?評估模塊?：加速原型開發。
