SWIFT? 系列直流/直流穩壓器、TPS54611、 TPS54612、TPS54613、TPS54614、TPS54615和TPS54616低輸入電壓高輸出電流 同步降壓 PWM 轉換器集成了所有必需的有源元件。包含在基材上 是真正的高性能電壓誤差放大器，可在瞬態下提供高性能 條件;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部和外部設置的慢啟動電路，以限制浪涌電流;和一個強大的好 輸出可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54614.pdf

TPS5461x 器件采用耐熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，消除了笨重的散熱器。TI 提供 評估模塊和 SWIFT? 設計器軟件工具，有助于快速實現 高性能電源設計，可滿足緊迫的設備開發周期。

特性

• 30mΩ、12A 峰值 MOSFET 開關，可在 6A 連續輸出源極和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償，易于使用，元件數量極少
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

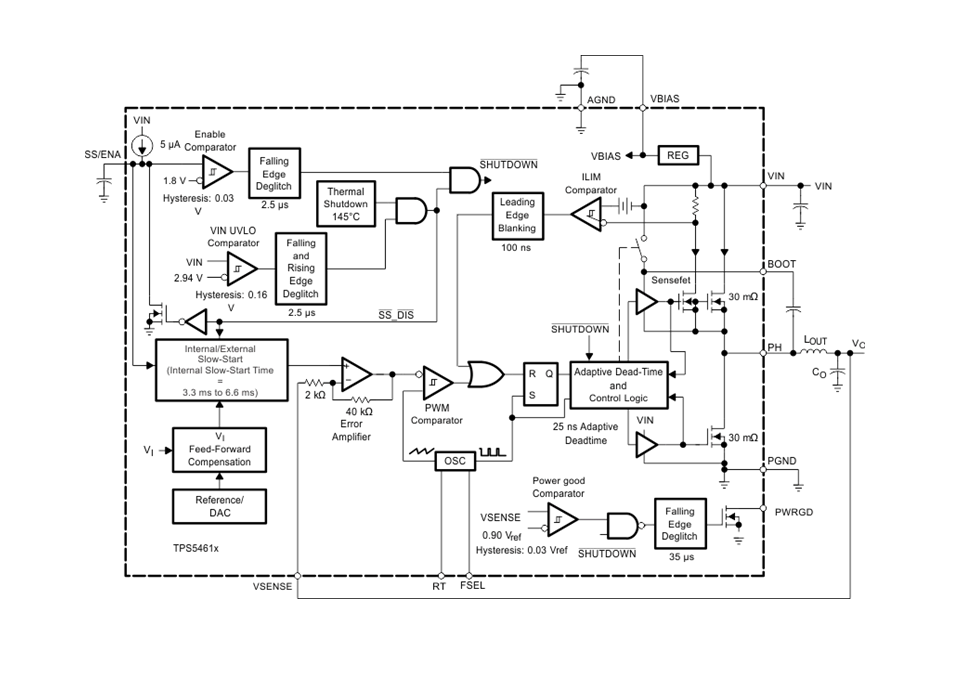

方框圖

?TPS5461x系列同步降壓PWM轉換器技術文檔總結?

?1. 產品概述?
TPS5461x系列是德州儀器（TI）推出的SWIFT?家族成員，包含TPS54611-TPS54616六款型號，均為3-6V輸入、6A輸出的同步降壓DC-DC轉換器，集成高/低側MOSFET（30mΩ導通電阻），適用于高密度電源設計。核心特點包括：

• ?高效集成?：內置12A峰值MOSFET，效率高達95%（典型值）。
• ?多電壓選項?：固定輸出0.9V/1.2V/1.5V/1.8V/2.5V/3.3V，精度±1%。
• ?靈活頻率?：支持350kHz/550kHz固定頻率或280-700kHz外部可調。
• ?保護功能?：過流保護、熱關斷（150°C觸發）及電源就緒（PWRGD）信號。

?2. 關鍵特性?

• ?輸入范圍?：3V至6V，UVLO閾值2.95V（啟動）/2.8V（停止）。
• ?輸出能力?：連續6A輸出，瞬態響應快（10-20μs恢復）。
• ?控制模式?：電壓模式PWM，內部補償簡化設計。
• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?，優化散熱。

?3. 應用場景?

• 5V/3.3V分布式電源系統
• FPGA、DSP、ASIC和微處理器的負載點調節
• 網絡通信設備、便攜式電腦

?4. 設計支持?

• ?內部補償?：減少外部元件數量。
• ?評估工具?：提供SWIFT? Designer軟件和評估模塊（EVM）。
• ?布局建議?：強調VIN/PGND低ESR電容布局、獨立模擬/功率地分割。

?5. 性能參數?

• ?效率?：典型值95%（5V輸入，6A負載）。
• ?熱阻?：帶焊料時θJA=18.2°C/W。
• ?工作溫度?：-40°C至125°C。

?6. 文檔結構?
包含特性描述、引腳功能、電氣規格、典型應用電路（如圖10）、熱設計指南及封裝信息（如PWP封裝尺寸圖）。
