作為 SWIFT? 系列直流-直流穩壓器的成員， TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低輸入電壓 高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。 基板上包含具有所列特征的真實、高性能、電壓誤差 在瞬態條件下提供高性能的放大器;欠壓鎖定 電路以防止啟動，直到輸入電壓達到 3 V;內部和外部集 慢啟動電路以限制浪涌電流;以及適用于處理器/邏輯的 PowerGood 輸出 復位、故障信號和電源排序。

提供TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316設備 采用熱增強型 20 引腳 HTSSOP （PWP） PowerPAD? 封裝， 這消除了笨重的散熱器。TI 提供評估模塊和 SWIFT 設計器軟件 幫助快速實現高性能電源設計以滿足腐蝕性設備的工具 開發周期。
*附件：tps54312.pdf

特性

• 60mΩ MOSFET開關，在3A
  連續輸出源電流和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償低零件數量
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

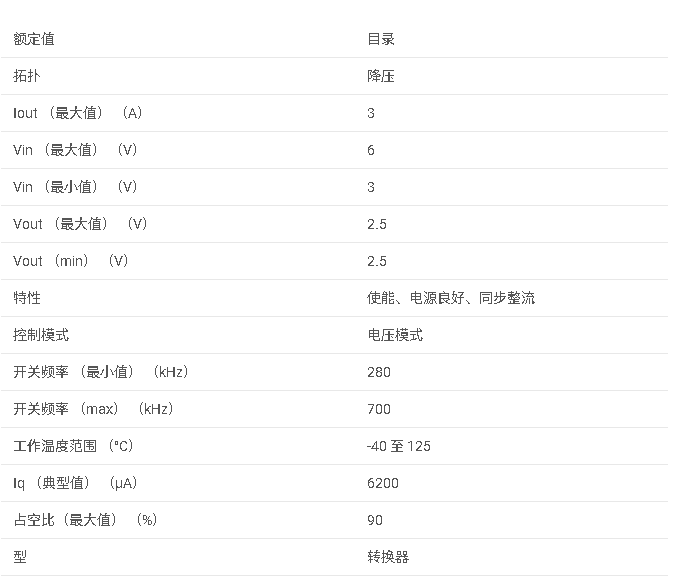

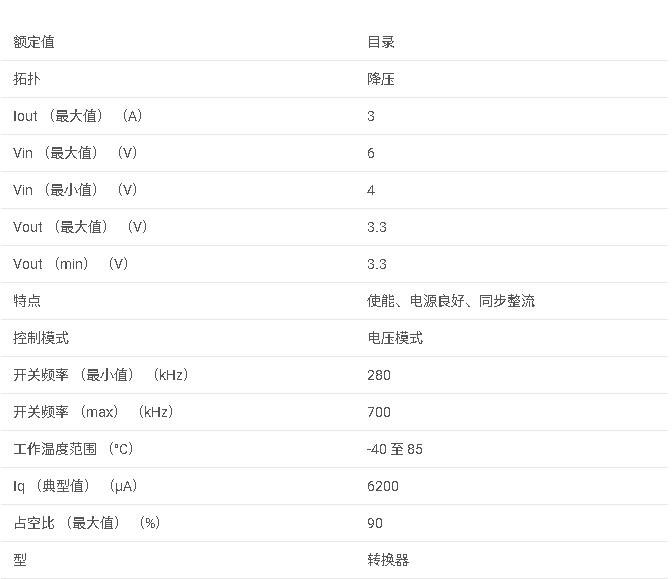

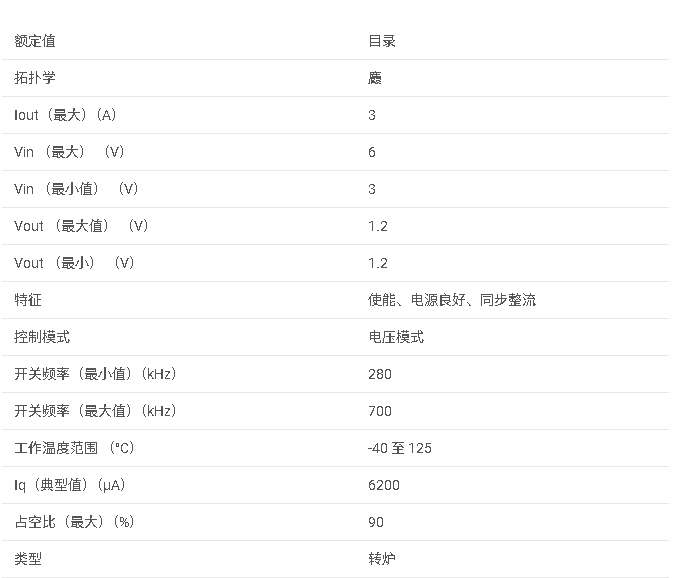

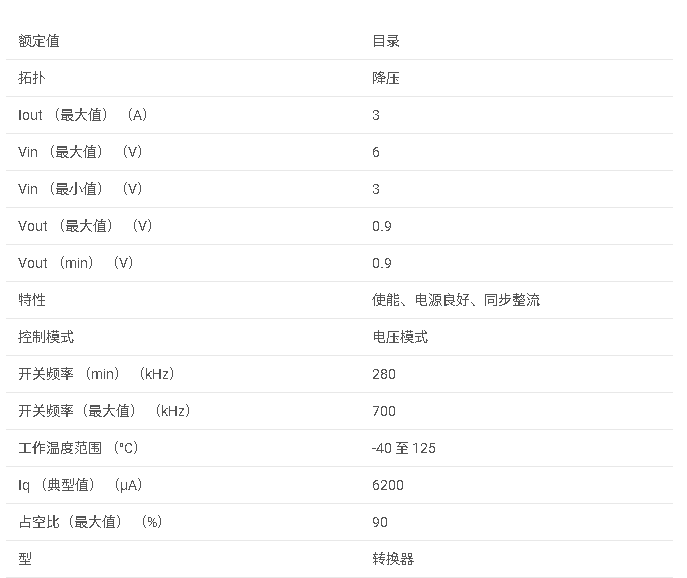

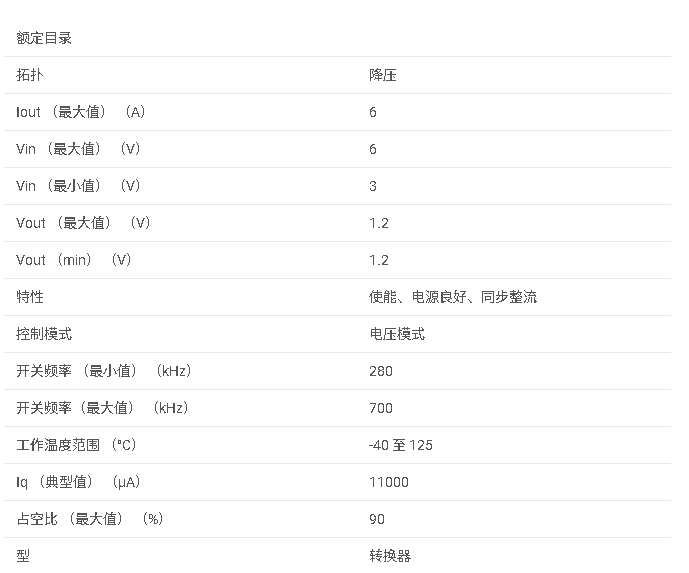

參數

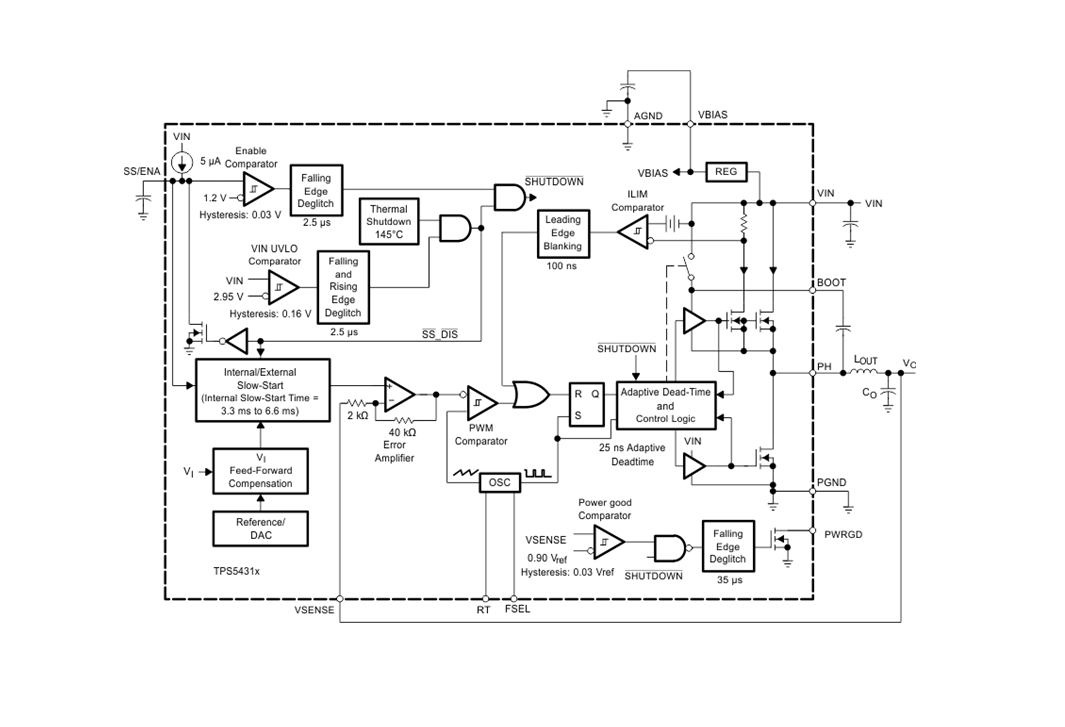

方框圖

?1. 產品概述?
TPS54311-TPS54316是TI（德州儀器）SWIFT?系列中的低輸入電壓（3V-6V）、高輸出電流（3A）同步降壓PWM轉換器，集成所有關鍵組件，包括MOSFET開關、誤差放大器、欠壓鎖定（UVLO）電路和軟啟動功能。適用于分布式電源系統、FPGA/ASIC供電、便攜設備等場景。

?2. 核心特性?

• ?高效集成?：60mΩ MOSFET開關，效率高達96%（典型值）。
• ?多輸出電壓?：提供0.9V、1.2V、1.5V、1.8V、2.5V、3.3V固定輸出選項，精度±1%。
• ?靈活頻率配置?：支持內部預設350kHz/550kHz或外部電阻調節（280kHz-700kHz）。
• ?保護功能?：峰值電流限制、熱關斷（150°C觸發）及電源良好（PWRGD）監控。
• ?封裝?：20引腳HTSSOP（PWP）PowerPAD?封裝，節省空間且無需散熱片。

?3. 關鍵參數?

• ?輸入范圍?：3V-6V，UVLO閾值2.95V（啟動）/2.8V（停止）。
• ?輸出電流?：連續3A，瞬態響應快（10-20μs恢復）。
• ?效率曲線?：典型效率>90%（5V輸入，3.3V輸出@3A）。
• ?熱性能?：結溫范圍-40°C至125°C，推薦PCB布局優化散熱。

?4. 功能模塊詳解?

• ?誤差放大器?：寬帶寬設計，內部補償簡化外部元件。
• ?PWM控制?：自適應死區時間防止MOSFET直通，支持最大占空比90%。
• ?軟啟動?：內部3.3ms-6.6ms斜坡或外部電容擴展。
• ?VBIAS穩壓器?：2.8V輸出為內部電路供電，需低ESR陶瓷電容旁路。

?5. 應用設計要點?

• ?布局建議?：
  • 分離模擬/功率地，縮短輸入電容與VIN/PGND距離。
  • 相位節點（PH）布線最小化以減少噪聲耦合。
• ?熱管理?：推薦3英寸×3英寸銅層散熱，PowerPAD需焊接至PCB并通過10個熱過孔連接。
• ?典型電路?：如圖10所示，含輸入濾波（10μF陶瓷電容）、輸出LC濾波器（5.2μH電感+470μF POSCAP電容）。

?6. 文檔結構?

• ?修訂歷史?：2015年1月更新（Rev. C），新增功能描述、布局指南等章節。
• ?附錄?：包含機械封裝數據、訂購型號（如TPS54314PWPR）及環保信息（RoHS合規）。

?7. 支持資源?

• 設計工具：SWIFT Designer軟件輔助快速開發。
• 相關文檔：評估模塊指南（SLMA002）、熱設計說明（SPRA953）。

該系列通過高集成度和優化設計，適用于對空間、效率及可靠性要求嚴苛的電源系統。
