作為 SWIFT? 系列直流-直流穩壓器的成員， TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低輸入電壓 高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。 基板上包含具有所列特征的真實、高性能、電壓誤差 在瞬態條件下提供高性能的放大器;欠壓鎖定 電路以防止啟動，直到輸入電壓達到 3 V;內部和外部集 慢啟動電路以限制浪涌電流;以及適用于處理器/邏輯的 PowerGood 輸出 復位、故障信號和電源排序。

提供TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316設備 采用熱增強型 20 引腳 HTSSOP （PWP） PowerPAD? 封裝， 這消除了笨重的散熱器。TI 提供評估模塊和 SWIFT 設計器軟件 幫助快速實現高性能電源設計以滿足腐蝕性設備的工具 開發周期。
*附件：tps54311.pdf

特性

• 60mΩ MOSFET開關，在3A
  連續輸出源電流和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償低零件數量
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

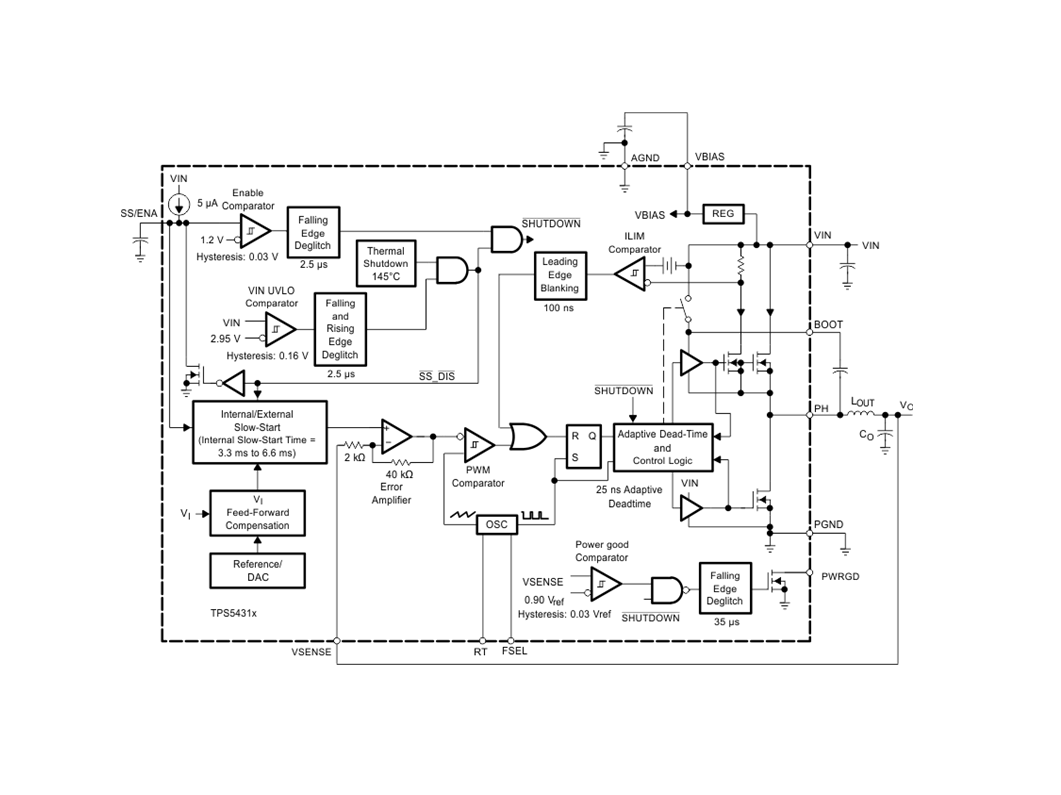

方框圖

?1. 產品概述?
TPS54311-TPS54316是TI（德州儀器）SWIFT?系列中的低輸入電壓（3V-6V）、高輸出電流（3A）同步降壓PWM轉換器，集成所有必要有源元件，包括：

• ?高效MOSFET開關?（60mΩ，支持3A連續輸出）
• ?固定輸出電壓選項?（0.9V/1.2V/1.5V/1.8V/2.5V/3.3V，初始精度±1%）
• ?內部補償設計?（減少外部元件數量）
• ?快速瞬態響應?與寬PWM頻率范圍（280kHz-700kHz可調）
• ?多重保護?：峰值電流限制、熱關斷、欠壓鎖定（UVLO）

?2. 關鍵特性?

• ?輸入電壓范圍?：3V至6V
• ?輸出電流?：連續3A（峰值更高）
• ?效率?：典型值達96%（5V輸入，3.3V輸出）
• ?封裝?：20引腳HTSSOP（PWP）PowerPAD?，優化散熱

?3. 應用場景?

• 5V或3.3V分布式電源的低壓高密度系統
• FPGA、DSP、ASIC和微處理器的負載點穩壓
• 寬帶、網絡和光通信基礎設施
• 便攜式計算設備（如筆記本）

?4. 功能模塊詳解?

• ?UVLO保護?：輸入電壓低于2.8V時關閉，高于2.95V時啟動。
• ? 慢啟動/使能（SS/ENA） ?：通過電容調節啟動時間，避免浪涌電流。
• ?VBIAS穩壓器?：為內部電路提供穩定2.8V電源，需外接低ESR陶瓷電容。
• ?PWM控制?：支持連續導通模式（CCM），自適應死區時間防止MOSFET直通。
• ?過流保護?：周期限流（200ns響應）和熱關斷（150°C觸發）。

?5. 典型應用設計?

• ?輸入濾波?：推薦10μF陶瓷電容（X5R/X7R）靠近VIN引腳。
• ?輸出濾波?：4.7-10μH電感與低ESR電容（如470μF POSCAP）。
• ?布局建議?：
  • 分離模擬地（AGND）和功率地（PGND）以降低噪聲。
  • 熱焊盤需連接至大面積銅層，并添加散熱過孔。

?6. 性能曲線?

• 效率vs負載電流：5V輸入時效率>90%（3A負載）。
• 熱性能：環境溫度85°C下可支持全負載運行（需優化散熱設計）。

?7. 型號差異?

?8. 設計支持工具?

• ?SWIFT Designer軟件?：提供快速電源設計解決方案。
• ?評估模塊?：加速原型開發。
