作為 SWIFT? 系列直流-直流穩壓器的成員， TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低輸入電壓 高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。 基板上包含具有所列特征的真實、高性能、電壓誤差 在瞬態條件下提供高性能的放大器;欠壓鎖定 電路以防止啟動，直到輸入電壓達到 3 V;內部和外部集 慢啟動電路以限制浪涌電流;以及適用于處理器/邏輯的 PowerGood 輸出 復位、故障信號和電源排序。
*附件：tps54314.pdf

提供TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316設備 采用熱增強型 20 引腳 HTSSOP （PWP） PowerPAD? 封裝， 這消除了笨重的散熱器。TI 提供評估模塊和 SWIFT 設計器軟件 幫助快速實現高性能電源設計以滿足腐蝕性設備的工具 開發周期。

特性

• 60mΩ MOSFET開關，在3A
  連續輸出源電流和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償?shù)土慵?shù)量
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

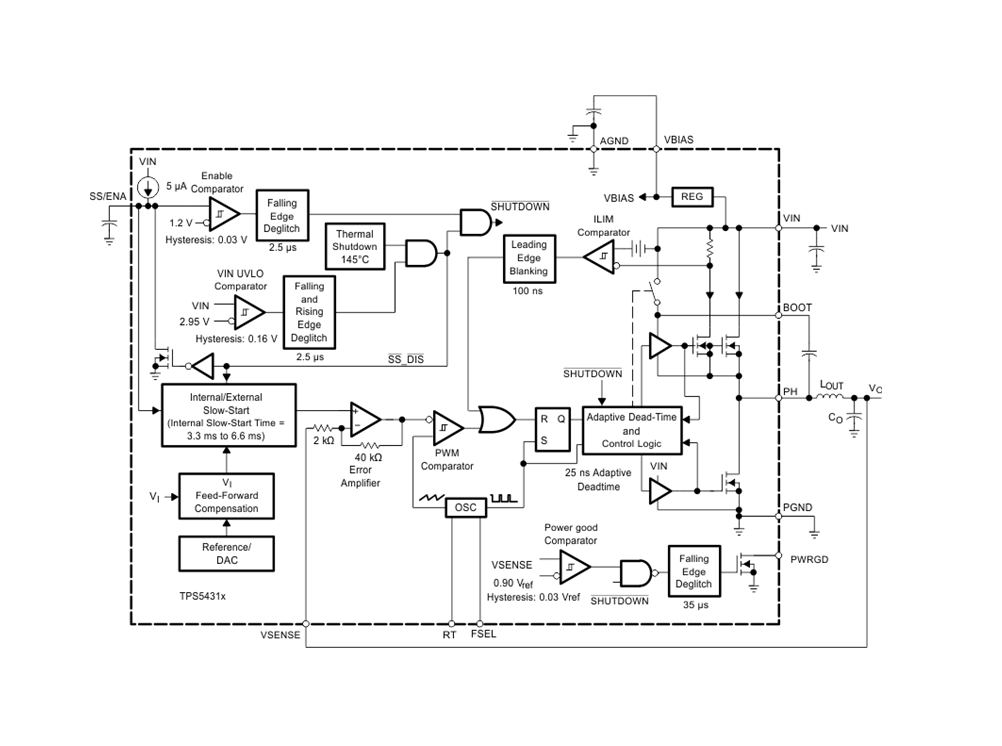

方框圖

?1. 產品概述?
TPS54311-TPS54316是TI SWIFT?系列DC-DC穩壓器，集成3-6V輸入、3A輸出的同步降壓轉換器，采用20引腳HTSSOP（PWP）PowerPAD?封裝。關鍵特性包括：

• ?高效集成?：60mΩ MOSFET開關，效率高達96%（典型值）
• ?精準輸出?：0.9V/1.2V/1.5V/1.8V/2.5V/3.3V固定輸出電壓，初始精度±1%
• ?靈活配置?：支持350kHz/550kHz固定頻率或280-700kHz外部可調頻率
• ?保護功能?：峰值電流限制、熱關斷、欠壓鎖定（UVLO）

?2. 核心功能模塊?

• ?電源管理?：集成VBIAS穩壓器（2.8V典型輸出），為內部電路供電
• ?控制邏輯?：
  • 電壓誤差放大器（26dB開環增益）
  • 自適應死區時間控制（防直通電流）
  • 可編程慢啟動（SS/ENA引腳支持外部電容調節）
• ?保護機制?：
  • 周期限流（響應時間200ns）
  • 熱關斷（150°C觸發，10°C滯后）
  • PowerGood信號（監測VSENSE欠壓狀態）

?3. 典型應用設計?

• ?輸入配置?：3-6V輸入，需10μF低ESR陶瓷電容濾波
• ?輸出濾波?：推薦4.7-10μH電感+470μF電容組合（如Sumida CDRH104R-5R2）
• ?PCB布局要點?：
  • 分離模擬地（AGND）與功率地（PGND）
  • 熱焊盤連接至大面積銅箔（建議3x3英寸1oz銅層）
  • BOOT電容（0.022-0.1μF）需靠近PH引腳

?4. 性能參數?

?5. 型號差異?

?6. 設計支持工具?

• ?SWIFT Designer軟件?：提供元件選型與環路補償計算
• ?評估模塊?：加速原型開發
• 文檔包含完整引腳定義、電氣特性曲線（如效率vs負載電流）、典型應用電路及布局示例。
