作為 SWIFT? 系列直流-直流穩壓器的成員， TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低輸入電壓 高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。 基板上包含具有所列特征的真實、高性能、電壓誤差 在瞬態條件下提供高性能的放大器;欠壓鎖定 電路以防止啟動，直到輸入電壓達到 3 V;內部和外部集 慢啟動電路以限制浪涌電流;以及適用于處理器/邏輯的 PowerGood 輸出 復位、故障信號和電源排序。

提供TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316設備 采用熱增強型 20 引腳 HTSSOP （PWP） PowerPAD? 封裝， 這消除了笨重的散熱器。TI 提供評估模塊和 SWIFT 設計器軟件 幫助快速實現高性能電源設計以滿足腐蝕性設備的工具 開發周期。
*附件：tps54315.pdf

特性

• 60mΩ MOSFET開關，在3A
  連續輸出源電流和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償低零件數量
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

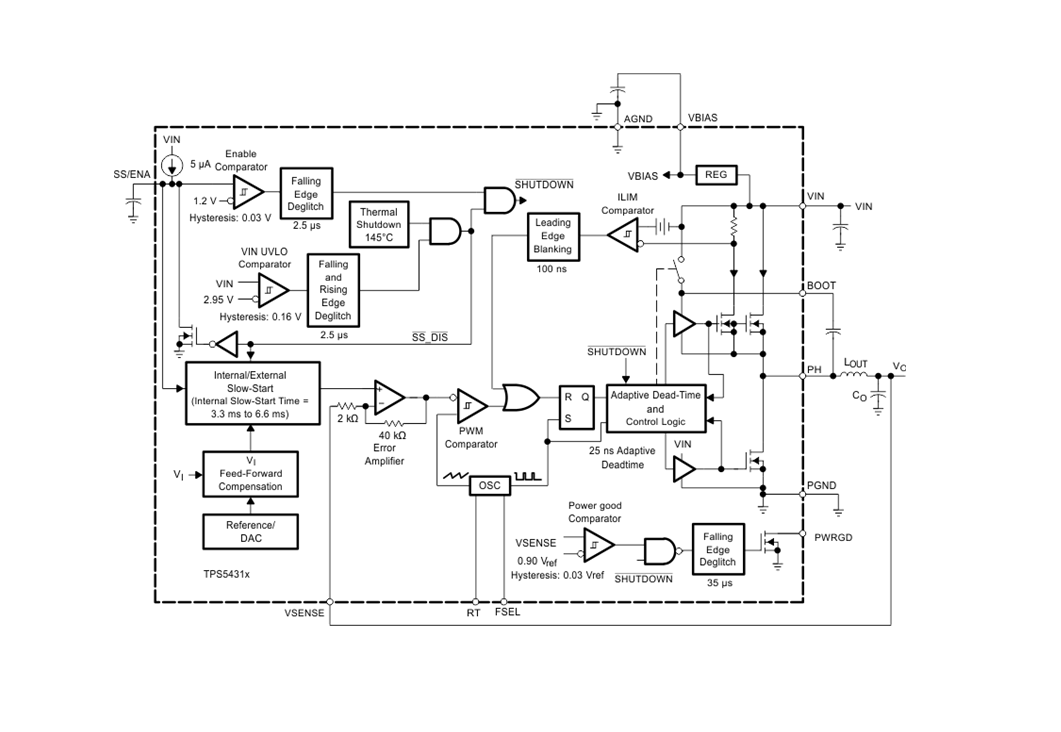

方框圖

?1. 產品概述?
TPS54311-TPS54316是TI SWIFT?系列DC-DC穩壓器，集成低輸入電壓（3V-6V）、高輸出電流（3A）的同步降壓PWM轉換器。關鍵特性包括：

• ?高效集成?：60mΩ MOSFET開關，集成FET和驅動器，減少外部元件。
• ?精準輸出?：提供0.9V/1.2V/1.5V/1.8V/2.5V/3.3V固定輸出電壓，初始精度±1%。
• ?靈活頻率?：支持350kHz/550kHz固定頻率或280kHz-700kHz外部可調頻率（通過RT引腳）。
• ?保護功能?：峰值電流限制、熱關斷及欠壓鎖定（UVLO）。

?2. 核心功能模塊?

• ?電源管理?：VBIAS引腳提供內部穩壓（2.8V典型值），需外接0.1-1μF陶瓷電容。
• ?PWM控制?：自適應死區時間防止MOSFET直通，集成300mA驅動能力。
• ?保護機制?：
  • ?電流限制?：響應時間200ns，帶100ns前沿消隱。
  • ?熱關斷?：結溫≥150°C時觸發，滯后10°C。
  • ? PowerGood（PWRGD） ?：開漏輸出，監測VSENSE欠壓（<90% Vref）。

?3. 典型應用設計?

• ?輸入濾波?：建議10μF低ESR陶瓷電容靠近VIN引腳。
• ?輸出濾波?：4.7-10μH電感+470μF電容（ESR<40mΩ），優化瞬態響應。
• ?布局要點?：
  • 分離模擬地（AGND）與功率地（PGND），減少噪聲耦合。
  • 熱焊盤（PowerPAD）需連接至大面積銅箔散熱，推薦6×0.013英寸過孔。

?4. 性能參數?

• ?效率?：典型值94%（5V輸入，3.3V輸出，3A負載）。
• ?工作溫度?：-40°C至125°C（結溫），熱阻26°C/W（帶散熱焊盤）。
• ?封裝?：20引腳HTSSOP（PWP），尺寸6.5mm×4.4mm。

?5. 設計資源?

• ?工具支持?：TI提供SWIFT Designer軟件和評估模塊（EVM）加速開發。
• ?文檔?：包含詳細引腳配置、電氣特性曲線（如效率vs負載電流）、典型應用電路及PCB布局示例。

?6. 適用場景?

• 5V/3.3V分布式電源系統
• FPGA、DSP、ASIC的負載點調節
• 便攜式設備、網絡通信基礎設施

?注?：具體型號（如TPS54314）的輸出電壓和啟動時間等參數需參考對應數據表。
