作為 SWIFT? 系列直流-直流穩壓器的成員， TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低輸入電壓 高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。 基板上包含具有所列特征的真實、高性能、電壓誤差 在瞬態條件下提供高性能的放大器;欠壓鎖定 電路以防止啟動，直到輸入電壓達到 3 V;內部和外部集 慢啟動電路以限制浪涌電流;以及適用于處理器/邏輯的 PowerGood 輸出 復位、故障信號和電源排序。

提供TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316設備 采用熱增強型 20 引腳 HTSSOP （PWP） PowerPAD? 封裝， 這消除了笨重的散熱器。TI 提供評估模塊和 SWIFT 設計器軟件 幫助快速實現高性能電源設計以滿足腐蝕性設備的工具 開發周期。
*附件：tps54316.pdf

特性

• 60mΩ MOSFET開關，在3A
  連續輸出源電流和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償低零件數量
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

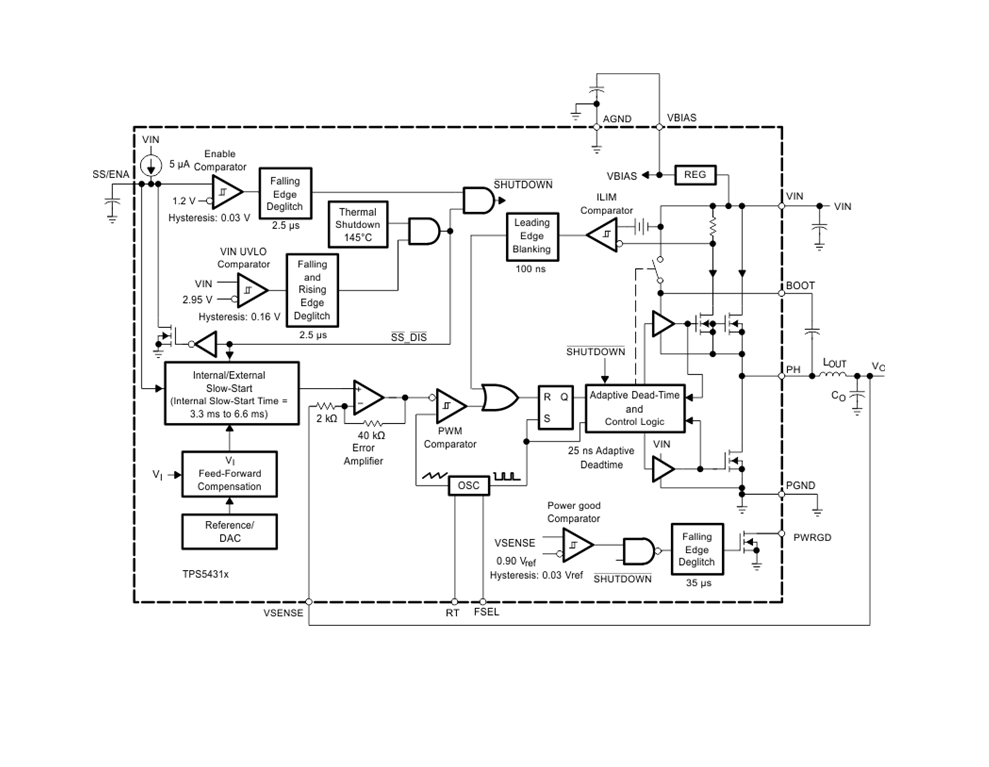

方框圖

?1. 產品概述?
TPS54311-TPS54316是TI（德州儀器）SWIFT?系列中的低輸入電壓（3V-6V）、高輸出電流（3A）同步降壓PWM轉換器，集成所有必要有源組件，包括：

• ?高效MOSFET開關?（60mΩ，支持3A連續輸出）
• ?固定輸出電壓選項?（0.9V/1.2V/1.5V/1.8V/2.5V/3.3V，初始精度±1%）
• ?內部補償設計?（減少外部元件數量）
• ?寬PWM頻率范圍?（固定350kHz/550kHz或可調280kHz-700kHz）
• ?多重保護功能?（峰值電流限制、熱關斷）

?2. 關鍵特性?

• ?輸入電壓范圍?：3V至6V
• ?輸出電流?：連續3A（峰值更高）
• ?效率?：典型值達94%（5V輸入，3.3V輸出）
• ?封裝?：20引腳HTSSOP（PWP）PowerPAD?，優化散熱

?3. 應用場景?

• 低壓高密度系統（如5V/3.3V分布式電源）
• FPGA、DSP、ASIC和微處理器的負載點調節
• 寬帶、網絡及光通信基礎設施
• 便攜式計算機/筆記本

?4. 功能模塊詳解?

• ? UVLO（欠壓鎖定） ?：輸入電壓低于2.8V時關閉，高于2.95V時啟動。
• ? 慢啟動/使能（SS/ENA） ?：通過電容調節啟動時間，避免浪涌電流。
• ?VBIAS穩壓器?：為內部電路提供穩定2.8V偏置電壓。
• ?PWM控制?：支持連續導通模式（CCM），自適應死區時間防止直通。
• ?過流保護?：周期限流（響應時間<200ns），熱關斷（150°C觸發）。

?5. 設計建議?

• ?布局要點?：
  • 分離模擬地（AGND）與功率地（PGND）以降低噪聲。
  • 輸入電容盡量靠近VIN和PGND引腳。
  • 散熱設計需通過PowerPAD連接大面積銅層，推薦使用10個散熱過孔。
• ?典型電路?：
  • 輸出電感：4.7μH-10μH（如Sumida CDRH104R-5R2）。
  • 輸出電容：低ESR陶瓷電容（如470μF POSCAP）。

?6. 性能曲線?

• 效率vs負載電流：5V輸入時效率>90%（3A負載）。
• 熱性能：環境溫度85°C下可支持3A全負載（需優化散熱）。

?7. 文檔支持?

• 提供SWIFT Designer工具輔助設計，包含評估模塊和參考原理圖（如圖10所示）。
• 詳細規格見數據表第6章（電氣特性）和第8章（應用示例）。
