第二十六章 W55MH32上位機搜索和配置示例

本篇文章我們將詳細介紹如何在W55MH32芯片上面實現上位機搜索和配置功能，并通過實戰例程，為大家講解如何通過上位機搜索局域網中的W55MH32，并進行網絡地址配置。例程中提供了一個開源的上位機配置工具SmartConfigTool，支持搜索設備，設置網絡地址參數以及固件升級等功能。

該例程用到的其他網絡協議，例如DHCP請參考相關章節。有關W55MH32的初始化過程，請參考Network Install章節，這里將不再贅述。

1上位機簡介

嵌入式上位機（Embedded Host）是指在嵌入式系統中，作為與嵌入式設備進行通信、控制和數據交換的上位設備。它通常擁有更強的計算能力和存儲資源，用于控制和監控下位嵌入式設備（如傳感器、執行器、嵌入式控制器等）的運行。

2特點

高效性：上位機配置下位機可以大大提高控制系統的效率。上位機發出控制命令，下位機接收并解釋成相應的時序信號來直接控制設備，響應速度快，可靠性高。

實時性：下位機可以實時地響應上位機的控制指令，并對設備進行實時控制，確保系統的穩定性和安全性。同時，下位機也可以實時地向上位機反饋設備狀態數據，使得上位機可以及時了解系統狀態并進行相應的控制調整。

靈活性：上位機和下位機可以靈活地組合和擴展，以滿足不同系統的需求。上位機可以同時連接多個下位機，對它們進行監控、控制和數據處理。同時，下位機也可以根據需要連接多個設備，實現設備的分布式控制。

交互友好：上位機通常具有人機交互界面，為用戶提供友好的圖形界面或者文本界面，方便用戶進行操作、配置和監控。

3應用場景

W55MH32使用NetBIOS協議可以進行以下幾種應用：

工業自動化：上位機發出控制指令，下位機接收并解釋成相應的時序信號來直接控制設備，響應速度快，可靠性高。上位機可以監控生產過程、發出控制指令、進行數據分析和優化等。下位機可以實時控制設備、采集設備狀態數據、接收和執行控制指令等。

物聯網：上位機可以遠程監控和管理設備、進行數據分析和處理等。下位機可以接收和執行控制指令、采集和傳輸設備狀態數據等。

智能家居：上位機可以發出控制指令、監控家庭網絡等。下位機可以接收和執行控制指令、控制智能設備的運行和狀態采集等。

醫療設備：上位機可以發出控制指令、遠程監控和管理醫療設備等。下位機可以接收和執行控制指令、控制醫療設備的運行和狀態采集等。

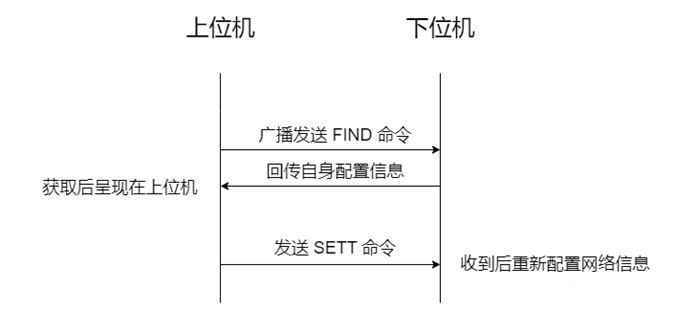

4搜索和配置的基本工作流程

搜索：上位機通過 UDP廣播發送 FIND命令，設備作為下位機在收到后將自身配置信息發送給上位機，上位機收到后呈現獲取到的設備信息；

配置：在已經搜索到設備的基礎上，上位機向該設備發送 SETT命令后，設備收到后根據上位機顯示的網絡信息對本地進行重新配置，并在串口顯示。

5實現過程

接下來，我們在W55MH32上實現上位機搜索回復以及上位機配置功能。

注意：測試實例需要PC端和W55MH32處于同一網段。

首先在主循環內，調用了do_udp_config()函數。持續地運行do_udp_config()函數。

1. while(1) 2. { 3. do_udp_config(SOCKET_ID);// Run and precess UpperComputer command. 4. } 5.

do_udp_config()函數不斷處理 UDP配置相關的操作，包括接收來自上位機的命令，根據命令進行不同的操作，如接收網絡信息查詢請求并返回網絡信息，或者接收網絡配置信息并更新本地網絡信息等。

do_udp_config()函數如下：

1. void do_udp_config(uint8_t sn) 2. { 3. uint16_t i; 4. uint16_t len=0; 5. uint8_t rip[4]; 6. uint16_t rport; 7. uint16_t local_port =1460; 8. uint8_t sw_version[2]={1,0}; 9. 10. memset(RecvMsg.op,0,sizeof(RecvMsg));// clear RecvMsg 11. 12. switch(getSn_SR(sn)) 13. { 14. case SOCK_UDP: 15. if((len= getSn_RX_RSR(sn))>0) 16. { 17. len= recvfrom(sn,(uint8_t*)&RecvMsg, len, rip,&rport); 18. if(len>sizeof(ConfigMsg)) 19. break; 20. { 21. // FIND: searching, SETT: setting, FIRM: firmware uploading 22. if((RecvMsg.op[0]=='F')&&(RecvMsg.op[1]=='I')&&(RecvMsg.op[2]=='N')&&(RecvMsg.op[3]=='D')) 23. { 24. wizchip_getnetinfo(&netinfo);// get config network infomation. 25. 26. memcpy(ConfigMsg.mac, netinfo.mac,6); 27. memcpy(ConfigMsg.lip, netinfo.ip,4); 28. memcpy(ConfigMsg.gw, netinfo.gw,4); 29. memcpy(ConfigMsg.dns, netinfo.dns,4); 30. memcpy(ConfigMsg.sub, netinfo.sn,4); 31. memcpy(ConfigMsg.sw_ver, sw_version,2); 32. 33. RecvMsg=ConfigMsg; 34. memcpy(RecvMsg.op,"FIND",4); 35. sendto(sn,(uint8_t*)&RecvMsg,sizeof(RecvMsg), rip, rport);// return network info to uppercomputer. 36. printf("Findrn"); 37. } 38. elseif((RecvMsg.op[0]=='S')&&(RecvMsg.op[1]=='E')&&(RecvMsg.op[2]=='T')&&(RecvMsg.op[3]=='T')) 39. { 40. printf("Settrn"); 41. if((RecvMsg.mac[0]==ConfigMsg.mac[0])&&(RecvMsg.mac[1]==ConfigMsg.mac[1])&&(RecvMsg.mac[2]==ConfigMsg.mac[2])&&(RecvMsg.mac[3]==ConfigMsg.mac[3])&&(RecvMsg.mac[4]==ConfigMsg.mac[4])&&(RecvMsg.mac[5]==ConfigMsg.mac[5])) 42. { 43. for(i=0; i

首先會運行一個UDP的狀態機，當接收到消息時，會判斷指令，如果為“FIND”指令，則讀取設備的網絡地址信息進行回傳，如果為“SETT”指令，則將上位機下發的地址更新到W55MH32中。

6運行結果

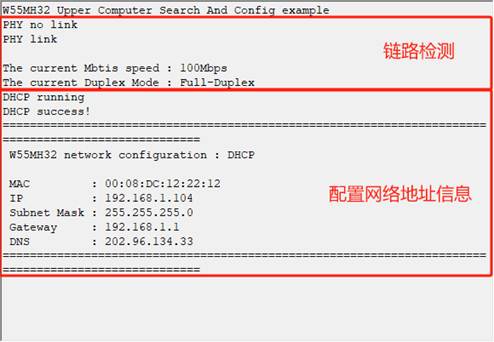

燒錄例程運行后，首先進行了PHY鏈路檢測，然后是通過DHCP獲取網絡地址并打印網絡地址信息，觀察串口打印的信息以獲取設備運行狀態；等待設備打印相關網絡信息后，打開ConfigTool上位機工具，點擊Search可以看到上位機成功獲取并呈現設備信息，然后修改IP地址，點擊Setting可以看到串口這邊打印了上位機配置后的網絡信息，如下圖所示：

上位機查找設備：

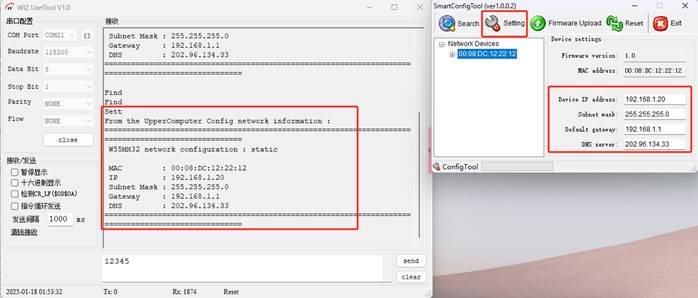

上位機修改網絡配置信息：

7總結

本文講解了如何在 W55MH32芯片上實現上位機搜索和配置功能，通過實戰例程展示了使用開源上位機配置工具 SmartConfigTool搜索局域網中的 W55MH32并進行網絡地址配置的過程。文章詳細介紹了上位機的概念、特點、應用場景以及搜索和配置的基本工作流程，幫助讀者理解其在嵌入式設備管理中的實際應用價值。

下一篇文章將聚焦在 W55MH32芯片上面使用 TOE中斷功能，解析 TOE中斷功能的核心原理及應用，同時通過實戰例程講解如何利用中斷進行回環數據測試，敬請期待！
