第六章 W55MH32 UDPMulticast示例

本篇文章，我們將詳細介紹如何在W55MH32芯片上面實現UDP組播(UDP Multicast)通信。并通過實戰例程，為大家講解如何使用UDPMulticast進行回環測試。

該例程用到的其他網絡協議，例如DHCP、UDP，請參考相關章節。有關W55MH32的初始化過程，也請參考Network Install章節，這里將不再贅述。

1 UDPMulticast簡介

UDP組播是一種數據傳輸方法，允許數據從一個源發送到多個目標設備，加入了相應組播組的接收者都可以接收到數據。這種方式非常高效，廣泛應用于需要將相同數據同時傳輸給多個接收者的場景，如視頻流媒體、實時數據分發和大規模軟件更新等。IPv4的組播地址范圍為 224.0.0.0到 233.255.255.255。

2 UDP Multicast的特點

基于UDP協議：UDP是無連接的協議，提供快速、低開銷的數據傳輸，但不保證數據的可靠性、順序性或重傳。UDP組播繼承了這些特性，因此適合對實時性要求高、對可靠性要求較低的場景。

高效數據傳輸：發送者只需要發送一份數據，網絡設備（如路由器、交換機）負責將數據復制并傳輸到所有組播成員。這種方式節省了帶寬，相比單播更高效。

不保證可靠性：數據可能丟失，接收者需要自己處理數據包丟失問題。

動態成員管理：組播組的成員可以動態加入或離開，無需通知發送者。

3 UDPMulticast應用場景

接下來，我們了解下在W55MH32上，可以使用UDP Multicast完成哪些操作及應用呢？

設備發現與自動配置：實現設備自動發現和網絡配置，如智能家居設備通過組播尋找網關或其他設備。

實時數據廣播：用于傳感器數據分發、工業控制和車聯網中實時數據的高效傳輸。

固件更新與配置分發：對多個設備同時進行固件升級或統一下發配置，減少網絡負擔。

告警和事件通知：設備異常時實時向多個監控終端廣播告警消息。

時間同步：用于局域網內的多設備時間同步，提升協同效率。

測試與調試：設備開發階段，利用組播收集狀態信息和日志數據。

4 UDP組播環回測試工作流程

1. 接收方通過IGMP協議加入組播組：IGMP（Internet Group Management Protocol）是一種網絡層協議，用于管理主機和路由器間的組播組成員關系。當接收方希望接收某個組播地址的數據時，會通過IGMP向路由器發送加入組播組的請求。

2. 發送方發送測試數據：發送方通過UDP協議將數據包發送到指定的組播地址和端口。所有加入組播組的接收方均可接收到數據包。

3. 接收方回傳消息：接收方在接收到組播數據后，主動回傳響應消息到該組播組當中?；貍鞯南⒖梢杂糜诖_認發送成功或測試鏈路的完整性。

5 UDP單播、組播和廣播的區別

以下是UDP單播、組播和廣播的區別：

6報文解析

UDP協議報文已經在UDP章節中講解過了，有關這部分的內容請參考相關章節，這里不再贅述。下面我們來講解一下設備在加入組播時使用的IGMP報文。

IGMP加入組播組時發送的報文是IGMP Membership Report報文。其格式如下：

字段解釋

類型 (Type)

值為 0x16（IGMPv2 Membership Report）：表示主機請求加入組播組。

值為 0x22（IGMPv3 Membership Report）：用于支持 IGMPv3的精細組播組管理。

校驗和 (Checksum)

計算方法基于標準的 IP校驗和算法。

用于確保 IGMP報文的完整性。

組地址 (Group Address)

組播組的 IP地址（范圍：224.0.0.0 - 239.255.255.255）。

加入時表示目標的組播地址。

報文示例

|報文解析|
Internet Group Management Protocol
   [IGMP Version: 2]
   Type: Membership Report (0x16) （Type為0x16，表示主機請求加入組播組）
    Max Resp Time: 0.0 sec (0x00) （最大響應時間為0）
   Checksum: 0x08f3 [correct] （校驗和為0x08f3）
   [Checksum Status: Good]
Multicast Address: 224.1.1.11 （組地址為224.1.1.11）

|報文原文|
16 00 08 f3 e0 01 01 0b

7實現過程

接下來，我們在W55MH32上實現UDP組播回環測試。

注意：測試實例需要PC端和W55MH32處于同一網段，且連接的路由器需支持IGMP協議。

UDP通信已經在硬件層面實現，因此我們只需要在主循環中調用udp_multicast()組播功能的函數即可，如下所示：

while (1)
{
 udp_multicast(SOCKET_ID, ethernet_buf, Multicast_mac, Multicast_IP, Multicast_port);
}

udp_multicast需要傳入5個參數，分別是socket號，socket緩存,組播MAC地址,組播IP地址,組播端口號。

udp_multicast函數內容如下：

int32_t udp_multicast(uint8_t sn, uint8_t *buf, uint8_t *multicast_mac, uint8_t *multicast_ip, uint16_t
multicast_port)
{
int32_t  ret;
uint16_t size, sentsize;
uint8_t  destip[4];
uint16_t destport, port = 50000;
switch (getSn_SR(sn))
{
case SOCK_UDP:
   if ((size = getSn_RX_RSR(sn)) > 0)
   {
       if (size > DATA_BUF_SIZE) size = DATA_BUF_SIZE;
       ret      = recvfrom(sn, buf, size, destip, (uint16_t *)&destport);
       buf[ret] = 0x00;
       printf("recv from [%d.%d.%d.%d][%d]: %srn", destip[0], destip[1], destip[2], destip[3],
destport, buf);
       if (ret <= 0)
       {
#ifdef _MULTICAST_DEBUG_
           printf("%d: recvfrom error. %ldrn", sn, ret);
#endif
           return ret;
       }
       size     = (uint16_t)ret;
       sentsize = 0;
       while (sentsize != size)
       {
           ret = sendto(sn, buf + sentsize, size - sentsize, destip, destport);
           if (ret < 0)
           {
#ifdef _MULTICAST_DEBUG_
               printf("%d: sendto error. %ldrn", sn, ret);
#endif
               return ret;
           }
           sentsize += ret; // Don't care SOCKERR_BUSY, because it is zero.
       }
   }
   break;
case SOCK_CLOSED:
#ifdef _MULTICAST_DEBUG_
   printf("%d:Multicast Loopback startrn", sn);
#endif
   setSn_DIPR(sn, multicast_ip);
   setSn_DPORT(sn, multicast_port);
   setSn_DHAR(sn, multicast_mac);
   if ((ret = socket(sn, Sn_MR_UDP, port, Sn_MR_MULTI)) != sn)
       return ret;
#ifdef _MULTICAST_DEBUG_
   printf("%d:Opened, UDP組播 Socketrn", sn);
   printf("%d:Multicast Group IP - %d.%d.%d.%drn", sn, multicast_ip[0], multicast_ip[1],
multicast_ip[2], multicast_ip[3]);
   printf("%d:Multicast Group Port - %drn", sn, multicast_port);
#endif
   break;
default:
   break;
}
return 1;
}

程序進入到udp_multicast函數后會執行一個狀態機，根據Socket的狀態來執行對應的操作。

當Socket處于SOCK_CLOSED狀態時，函數會初始化Socket并加入組播組，然后打印Socket的狀態和組播組的信息。

當Socket處于SOCK_UDP狀態時，函數會檢查是否有數據接收，如果有則將數據打印出來并發送回源地址。函數成功執行后返回1。

8運行結果

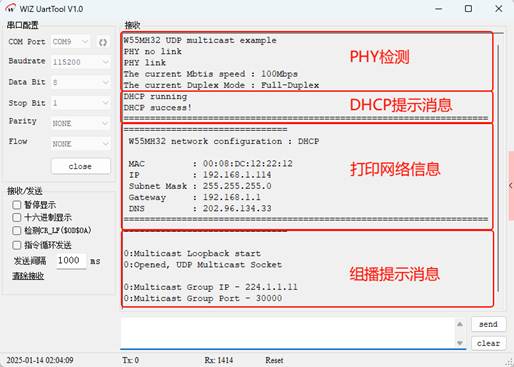

燒錄例程運行后，首先進行了PHY鏈路檢測，然后是DHCP獲取網絡地址結果，最后是進行UDPMulticast回環測試，如下圖所示：

接下來，我們將打開一個支持加入 UDP組播功能的網絡調試工具。在使用該工具時，首先要完成必要的配置操作，具體包括設置監聽組播和發送消息的相關參數。當完成上述配置后，我們向組播組發送消息，此時可以觀察到串口會打印出我們所發送的消息，同時在網絡調試工具的組播接收區域會收到相應的回環消息，組播回環測試流程得以正常運行。

注意：如果網絡調試工具不支持加入組播，會導致收不到回環數據。這里我選的是gitcode上一個開源項目，鏈接：UDP組播調試工具。

9總結

本文介紹了在W55MH32芯片上實現UDP組播的原理、應用場景及回環測試方法，并通過實戰代碼展示了其具體實現過程。下一篇文章將聚焦DNS例程，講解其工作原理及實現方法，幫助大家更深入地理解網絡通信。敬請期待！
