第五章 W55MH32 UDP示例

本篇文章，我們將詳細介紹如何在W55MH32芯片上面實現UDP通信。并通過實戰例程，為大家講解如何使用UDP進行數據回環測試。

該例程用到的其他網絡協議，例如DHCP，請參考相關章節。有關W55MH32的初始化過程，也請參考Network Install章節，這里將不再贅述。

1 UDP協議簡介

用戶數據報協議（UDP，User Datagram Protocol）是OSI模型中傳輸層的核心協議之一。它是一種無連接的、面向數據報的傳輸協議，用于在IP網絡中進行高效的數據傳輸。與TCP協議相比，UDP更簡單、輕量，提供最基本的傳輸功能。

2 UDP協議特點

無連接性：UDP不需要在傳輸數據前建立連接，發送方可以直接發送數據到目標地址，接收方也無需確認接收到數據。

數據報的獨立性：數據以獨立的數據報形式發送，每個數據報包含完整的消息信息。

高效性：UDP沒有流量控制、擁塞控制和重傳機制，因此開銷小，傳輸效率高，適合對實時性要求較高的應用。

不可靠性：UDP不保證數據可靠傳輸，可能出現數據丟失、重復或亂序。

支持廣播和多播：UDP可以進行廣播和多播數據發送，非常適合一對多的通信場景。

簡單的頭部格式：UDP頭部只有8字節，包括源端口、目標端口、長度和校驗和。

3 UDP應用場景

接下來，我們了解下在W55MH32上，可以使用UDP協議完成哪些操作及應用呢？

實時數據傳輸：在工業自動化控制、網絡攝像頭等場景下使用W55MH32實現實時數據傳輸。

設備發現和自動配置：通過發送廣播包給W55MH32來實現設備發現和自動配置功能。

廣播和多播通信：通過廣播和多播通信方式來實現一對多通信。例如狀態同步和多設備控制。

數據采集：需要高頻率傳輸小數據包的應用場景。例如溫濕度傳感器的狀態更新。

4 UDP報文傳輸流程

發送ARP報文，確認對方地址在線

獲取數據信息，并通過UDP傳輸。

添加UDP頭部信息

數據報通過IP協議傳遞到目標地址。

接收方從目標端口接收數據報

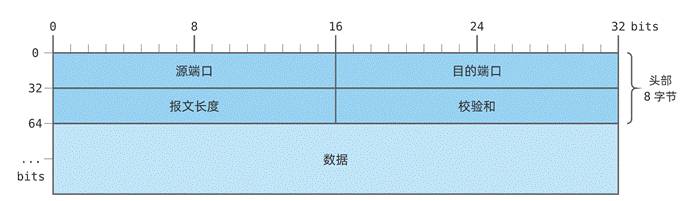

5 UDP協議報文

源端口：發送方的端口號；

目的端口：接收方的端口號；

報文長度：即整個 UDP 報文的長度，包括頭部和數據，單位為字節。

檢驗和：校驗和；

UDP報文實例：

C0A8 0001 C0A8 0002 1F90 1F91 0021 F7DF 4865 6C6C 6F2C 2055 4450 21
IP部分（前16字節）：
C0A8 0001:源IP地址（192.168.0.1）
C0A8 0002:目標IP地址（192.168.0.2）
UDP部分（后部分）：
1F90:源端口號（8080）
1F91:目標端口號（8081）
0021:報文長度（33字節）
F7DF:校驗和（校驗數據完整性）
4865 6C6C 6F2C 2055 4450 21:數據部分（"Hello, UDP!"的ASCII表示）

在W55MH32中，UDP協議已在內部硬件協議棧實現，所以我們只需要讀取和寫入對應寄存器的值即可實現發送和接收數據，無需手動組包。

6實現過程

接下來，我們?cè)赪55MH32上實現UDP回環測試，loopback_udps()函數是實現UDP回環測試功能的函數。

注意：測試實例需要PC端和W55MH32處于同一網段。

這個函數需要主循環中調用，如下圖所示。

while (1)
{
   loopback_udps(SOCKET_ID, ethernet_buf, local_port);
}

loopback_udps()需要傳入3個參數，分別是socket號，socket緩存以及源端口號

loopback_udps()函數內容如下：

 int32_t loopback_udps(uint8_t sn, uint8_t *buf, uint16_t port)
{
 int32_t  ret;
 uint16_t size, sentsize;
 uint8_t  destip[4];
 uint16_t destport;
 switch (getSn_SR(sn))
 {
 case SOCK_UDP:
     if ((size = getSn_RX_RSR(sn)) > 0)
     {
         if (size > DATA_BUF_SIZE)
             size = DATA_BUF_SIZE;
         ret      = recvfrom(sn, buf, size, destip, (uint16_t *)&destport);
         buf[ret] = 0x00;
         printf("recv form[%d.%d.%d.%d][%d]: %srn", destip[0], destip[1], destip[2], destip[3], destport, buf);
         if (ret <= 0)
         {
#ifdef _LOOPBACK_DEBUG_
             printf("%d: recvfrom error. %ldrn", sn, ret);
#endif
             return ret;
         }
         size     = (uint16_t)ret;
         sentsize = 0;
         while (sentsize != size)
         {
             ret = sendto(sn, buf + sentsize, size - sentsize, destip, destport);
             if (ret < 0)
             {
#ifdef _LOOPBACK_DEBUG_
                 printf("%d: sendto error. %ldrn", sn, ret);
#endif
                 return ret;
             }
             sentsize += ret; // Don't care SOCKERR_BUSY, because it is zero.
         }
     }
     break;
 case SOCK_CLOSED:
#ifdef _LOOPBACK_DEBUG_
     // printf("%d:UDP loopback startrn",sn);
#endif
     if ((ret = socket(sn, Sn_MR_UDP, port, 0x00)) != sn)
         return ret;
#ifdef _LOOPBACK_DEBUG_
     printf("%d:Opened, UDP loopback, port [%d]rn", sn, port);
#endif
     break;
 default:
     break;
 }
 return 1;
}

進入回環測試程序后，會執行一個socket狀態機，在socket狀態機中，會執行以下步驟：

步驟1：打開socket

當socket處于SOCK_CLOSED狀態時(即關閉狀態)，將該socket設置為UDP模式并打開。

步驟2：監聽接收數據并回環數據

當socket處于SOCK_UDP狀態時(即已打開socket并配置為UDP模式)，監聽Sn_RX_RSR寄存器。

當Sn_RX_RSR寄存器的值大于0時，則說明已經接收到UDP數據，先通過recvfrom()函數取出接收到的UDP數據。

然后通過sendto()函數將接收到的數據回環發送出去。

7運行結果

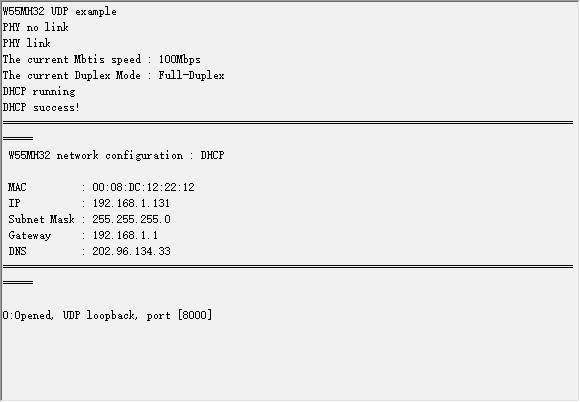

燒錄例程運行后，首先進行了PHY鏈路檢測，然后是DHCP獲取網絡地址結果，最后是進行UDP回環測試，如下圖所示：

接下來我們打開一個網絡調試工具，例如SocketTester，設置為UDP模式，選擇自己的IP地址和端口后打開socket，然后設置目標地址和目標端口為W55MH32的IP地址和端口號，最后向W55MH32發送數據進行回環測試的流程。

可以看到，W55MH32這邊接收到了來自PC端發送的數據并打印了出來，SocketTester界面也看到了W55MH32的回環數據，如下圖所示：

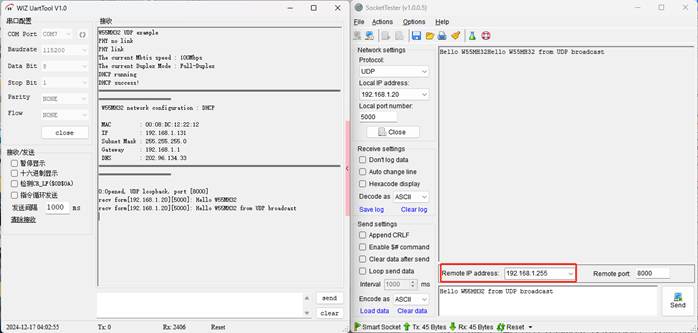

當使用UDP廣播模式向W55MH32發送數據時，只需要將SocketTester上的目標地址改為W55MH32所在網段的廣播地址（192.168.1.255）即可。以下為UDP廣播發送給W55MH32的示例圖：

8總結

本文介紹了在 W55MH32芯片上實現 UDP通信及數據回環測試的方法。闡述了 UDP協議的概念、特點、應用場景、報文傳輸流程和報文結構，展示了實現過程，借助網絡調試工具完成測試。

下一篇將講解在該芯片上實現 UDP組播通信及回環測試，介紹相關原理和實現步驟。敬請期待！
