第十八章 W55MH32 FTP_Server示例

本篇文章，我們將詳細介紹如何在W55MH32芯片上實現FTP協議。并通過實戰例程，為大家講解使用W55MH32作為FTP服務器、PC端作為FTP客戶端進行文件傳輸、目錄操作等多種功能。

該例程用到的其他網絡協議，例如DHCP請參考相關章節。有關W55MH32的初始化過程，請參考Network Install章節，這里將不再贅述。

1 FTP協議簡介

FTP（File Transfer Protocol，文件傳輸協議）是一種標準的網絡協議，用于在客戶端和服務器之間傳輸文件。FTP客戶端協議是基于 FTP協議實現的，用來指導客戶端如何與 FTP服務器通信，實現文件的上傳、下載、目錄操作等功能。由于 FTP最初是以明文傳輸設計的，不夠安全，在 FTP上加入 SSL/TLS加密層，可提供加密的控制連接和數據連接。以下是 FTP客戶端協議的主要內容和工作機制的介紹。

2 FTP協議特點

基于 TCP傳輸：FTP使用兩個 TCP連接：控制連接（端口 21）和數據連接（端口 20或 PASV模式動態分配的端口），確保可靠的數據傳輸。

分離控制與數據：

控制連接用于發送命令和接收響應。

數據連接用于文件內容或目錄信息的傳輸。

支持多種傳輸模式：

主動模式（Active Mode）：服務器主動連接客戶端的數據端口。

被動模式（Passive Mode）：客戶端主動連接服務器提供的數據端口，解決 NAT防火墻限制。

支持多種文件操作：

文件上傳（STOR）、下載（RETR）、刪除（DELE）。

目錄操作（MKD、RMD、CWD、PWD）。

獲取文件列表（LIST、NLST）。

明文傳輸（傳統 FTP）：用戶名、密碼及數據以明文形式傳輸，不安全。安全改進：FTPS（FTP Secure，基于 SSL/TLS）和 SFTP（Secure File Transfer Protocol，基于 SSH）。

靈活的用戶認證機制：

支持匿名登錄（匿名用戶可通過 email作為密碼）。

支持認證用戶名和密碼。

3 FTP協議應用場景

接下來，我們了解下在W55MH32上，可以使用FTP協議完成哪些操作及應用呢？

固件升級：嵌入式設備通過 FTP下載新固件或軟件更新包進行系統升級。適用于需要定期更新功能的設備，如路由器、工業控制設備等。

數據采集與傳輸：嵌入式設備（如傳感器節點或數據記錄器）將采集的數據上傳至遠程服務器進行存儲和分析。例如：環境監測設備將溫濕度數據上傳到服務器。

遠程配置與日志管理：設備通過 FTP下載配置文件或上傳日志信息供管理員分析和排錯。適用于工業自動化設備和嵌入式監控系統。

嵌入式 Web服務器的文件管理：許多嵌入式設備內置簡易 Web服務器，用于文件存儲或內容分發，通過 FTP管理這些文件資源。

4 FTP協議基本工作流程

1.建立控制連接

客戶端初始化：客戶端啟動 FTP客戶端程序，指定要連接的 FTP服務器的地址和端口號（端口號為 21）。

TCP連接建立：客戶端通過 TCP協議向服務器的 21端口發起連接請求。服務器監聽該端口，接收到請求后，與客戶端建立起一條 TCP連接，這個連接被稱為控制連接，主要用于傳輸 FTP命令和服務器的響應信息。

身份驗證：連接建立后，服務器會提示客戶端輸入用戶名和密碼進行身份驗證。客戶端發送相應的用戶名和密碼信息到服務器，服務器驗證通過后，才允許客戶端進行后續操作。也有一些匿名 FTP服務器，允許用戶以“anonymous”作為用戶名，以電子郵件地址作為密碼進行登錄，提供公開的文件訪問服務。

2.傳輸模式選擇

客戶端和服務器在控制連接上協商數據傳輸模式，主要有兩種模式：

主動模式（PORT模式）：客戶端通過控制連接告訴服務器自己的數據端口（客戶端隨機開放的一個端口），服務器使用 20端口主動連接客戶端的數據端口來傳輸數據。

被動模式（PASV模式）：客戶端發送 PASV命令給服務器，服務器在控制連接上告知客戶端自己開放的一個臨時數據端口（通常是 1024以上的端口），然后客戶端使用自己的一個隨機端口連接服務器的這個臨時數據端口來傳輸數據。

3.數據傳輸

根據用戶的操作需求，通過數據連接進行文件或目錄相關操作：

上傳文件：客戶端向服務器發送 STOR（存儲）命令，然后通過數據連接將本地文件數據發送到服務器。服務器接收到數據后，將其存儲在指定的目錄下。

下載文件：客戶端向服務器發送 RETR（檢索）命令，請求下載服務器上的文件。服務器通過數據連接將文件數據發送給客戶端，客戶端接收數據并將其保存到本地指定位置。

目錄操作：客戶端還可以發送諸如 LIST（列出目錄內容）、CWD（更改工作目錄）、MKD（創建目錄）、RMD（刪除目錄）等命令，服務器執行相應操作，并通過控制連接返回操作結果。執行這些命令時，若需要傳輸目錄列表等數據，也會通過數據連接進行傳輸。

4.關閉連接

數據連接關閉：在完成文件傳輸或其他操作后，數據連接會被關閉。如果還有其他操作需要進行，客戶端和服務器可以根據需要重新建立數據連接。

控制連接關閉：當客戶端完成所有操作后，會向服務器發送 QUIT命令，服務器接收到該命令后，會關閉控制連接。至此，客戶端與服務器之間的 FTP會話結束。

5主動模式與被動模式詳解

主動模式（Active Mode）：

客戶端打開一個端口并監聽。

客戶端通過控制連接告訴服務器自己的 IP和端口。

服務器主動連接到客戶端指定的端口傳輸數據。

被動模式（Passive Mode）：

客戶端通過控制連接請求被動模式。

服務器打開一個隨機端口并通過控制連接告知客戶端。

客戶端主動連接到服務器指定的端口傳輸數據。

優缺點對比：

主動模式更適合在服務器端網絡無防火墻限制的環境。

被動模式更適合客戶端在 NAT或防火墻后的情況。

6 FTP報文解析

FTP 報文分為命令和響應報文，命令報文用于發送操作請求，響應報文用于返回結果。

命令報文格式為“<命令> <參數>rn”，字段解釋如下：

<命令>：FTP命令（如 USER、PASS）。

<參數>：命令的附加信息（如用戶名、文件名）。

例如“USER usernamern”。常見的命令包括登錄 (USER, PASS)、文件操作 (RETR, STOR)、目錄操作 (LIST, CWD) 等。每個 FTP報文由命令或響應代碼、狀態碼及附加數據組成，狀態碼用于指示操作結果。

以下是 FTP常見命令：

USER:提供用戶名進行身份驗證。

PASS:提供密碼進行身份驗證。

CWD:更改當前工作目錄。

PWD:顯示當前工作目錄。

LIST:列出目錄下的文件和子目錄。

RETR:從服務器下載文件。

STOR:上傳文件到服務器。

DELE:刪除指定文件。

MKD:創建新目錄。

RMD:刪除目錄。

QUIT:終止會話并退出。

TYPE:設置文件傳輸類型（ASCII或 Binary）。

PORT:指定數據連接的端口。

PASV:啟用被動模式，服務器指定端口供客戶端連接。

響應報文格式為“<狀態碼> <說明文字>rn”，字段解釋如下：

<狀態碼>：三位數字表示狀態。

<說明文字>：狀態的文字描述。

例如“230 User logged in, proceed.rn”。以下是FTP常見的響應碼：

1xx(信息性響應):主要是提供一些初步的信息，通常表示服務器正在處理請求，還沒有完成操作。

2xx(成功響應):表示命令成功執行。這是客戶端最希望看到的響應類型之一，說明請求的操作（如登錄、文件傳輸等）順利完成。

3xx(補充信息響應):表示服務器需要一些額外的信息才能完成操作。通常是在身份驗證或者文件定位等過程中出現。

4xx(暫時錯誤響應):表示客戶端的請求有問題，但錯誤是暫時的，可能通過一些調整（如重新發送請求等）可以解決。

5xx(永久性錯誤響應):表示客戶端的請求存在錯誤，并且這個錯誤是比較嚴重的，很難通過簡單的調整來糾正。

接著我們來看看FTP獲取目錄的報文示例：

客戶端建立TCP連接到服務器的21端口

服務器返回：220 Welcome to FTP Serverrn

客戶端發送：USER wiznetrn

服務器返回：331 User wiznet OK.Password requiredrn

客戶端發送：PASS wiznetrn

服務器返回：230 User logged inrn

客戶端發送PORT 192,168,1,5,20,100rn（主動模式，192,168,1,5是客戶端的地址，20,100是客戶端期望的端口號20*256+100=5260）

服務器返回：200 PORT command successfulrn

客戶端發送：LISTrn（DIR命令，獲取當前目錄的文件信息）

服務器回復：150 Opening ASCII mode data connection for file listrn

服務器像客戶端期望的端口號發起TCP連接，并傳輸目錄信息，傳輸完成后關閉TCP連接。

客戶端發送：QUITrn（退出FTP會話）

服務器回復：221 Goodbyern

7實現過程

接下來，我們看看如何在W55MH32上實現FTP協議的Server模式。

注意：測試實例需要PC端和W55MH32處于同一網段。

步驟一：獲取網絡配置信息和FTP初始化

wizchip_getnetinfo(&net_info);
ftpd_init(net_info.ip);

ftpd_init()函數內容如下：

/**
* @brief Initialize the FTP server
*
* Initialize the FTP server, set the status, commands, modes and other parameters of the FTP server, and initialize the FTP login username and password.
*
* @param src_ip: Source IP address
*/
void ftpd_init(uint8_t *src_ip)
{
   ftp.state       = FTPS_NOT_LOGIN;
   ftp.current_cmd = NO_CMD;
   ftp.dsock_mode  = ACTIVE_MODE;
   ftp.ID_Enable = STATUS_USED;
   ftp.PW_Enable = STATUS_USED;
   if (ftp.ID_Enable == STATUS_USED)
   {
       strcpy(ftp.username, ftp_ID);
       printf(" FTP ID[%d]:%s rn", strlen(ftp.username), ftp.username);
   }
   if (ftp.PW_Enable == STATUS_USED)
   {
       strcpy(ftp.userpassword, ftp_PW);
       printf(" FTP PW[%d]:%s rn", strlen(ftp.userpassword), ftp.userpassword);
   }
   local_ip.cVal[0] = src_ip[0];
   local_ip.cVal[1] = src_ip[1];
   local_ip.cVal[2] = src_ip[2];
   local_ip.cVal[3] = src_ip[3];
   local_port       = 35000;
   strcpy(ftp.workingdir, "/");
   socket(CTRL_SOCK, Sn_MR_TCP, IPPORT_FTP, 0x0);
   socket(CTRL_SOCK1, Sn_MR_TCP, IPPORT_FTP, 0x0);
}

ftpd_init()函數的主要作用是對 FTP服務器的各種參數進行初始化設置，包括服務器狀態、用戶認證信息、網絡地址和端口，以及創建TCP socket，為后續的 FTP服務運行做好準備。

步驟二：實現服務器和客戶端之間的持續交互

ftpd_run()函數在主循環中不斷被調用,作用是讓 FTP服務器持續運行，不斷處理客戶端的各種請求，實現服務器與客戶端之間的持續交互，以提供穩定的 FTP服務 。

while (1)
{
 ftpd_run(ethernet_buf);
}

ftpd_run()函數內容如下：

c

運行

uint8_t ftpd_run(uint8_t *dbuf)
{
    uint16_t size = 0;
    long     ret = 0;
    uint32_t blocklen, recv_byte;
    uint32_t remain_filesize;
    int32_t  remain_datasize;
#if defined(F_FILESYSTEM)
    FILINFO fno;
#endif

    // FTP Control 1
#if 1
    switch (getSn_SR(CTRL_SOCK))
    {
        case SOCK_ESTABLISHED:
            if (!connect_state_control)
            {
#if defined(_FTP_DEBUG_)
                printf("%d:FTP Connectedrn", CTRL_SOCK);
#endif
                // fsprintf(CTRL_SOCK, banner, HOSTNAME, VERSION);
                strcpy(ftp.workingdir, "/");
                sprintf((char *)dbuf, "220 %s FTP version %s ready.rn", HOSTNAME, VERSION);
                ret = send(CTRL_SOCK, (uint8_t *)dbuf, strlen((const char *)dbuf));

#if defined(_FTP_DEBUG_)
                printf("%d:send() [%s]rn", CTRL_SOCK, dbuf);
#endif
                if (ret < 0)
                {
#if defined(_FTP_DEBUG_)
                    printf("%d:send() error:%ldrn", CTRL_SOCK, ret);
#endif
                    close(CTRL_SOCK);
                    return ret;
                }
                connect_state_control = 1;
            }
#if connect_timeout_en
            else
            {
                if (con_remain_cnt1 > remain_time)
                {
                    if ((ret = disconnect(CTRL_SOCK)) != SOCK_OK)
                        return ret;
#if defined(_FTP_DEBUG_)
                    printf("%d:Timeout Closedrn", CTRL_SOCK);
#endif
                }
#if defined(_FTP_DEBUG_)
                else if (((con_remain_cnt1 % 10000) == 0) && (con_remain_cnt1 != 0))
                {
                    // printf("%d:Timeout Count:%ldrn", CTRL_SOCK, con_remain_cnt1);
                }
#endif
                con_remain_cnt1++;
            }
#endif

#if defined(_FTP_DEBUG_)
            // printf("ftp socket %drn", CTRL_SOCK);
#endif

            if ((size = getSn_RX_RSR(CTRL_SOCK)) > 0)  // Don't need to check SOCKERR_BUSY because it doesn't not occur.
            {
#if defined(_FTP_DEBUG_)
                printf("%d:size: %drn", CTRL_SOCK, size);
#endif

                memset(dbuf, 0, _MAX_SS);

                if (size > _MAX_SS)
                    size = _MAX_SS - 1;

                ret      = recv(CTRL_SOCK, dbuf, size);
                dbuf[ret] = '';
                if (ret != size)
                {
                    if (ret == SOCK_BUSY)
                        return 0;
                    if (ret < 0)
                    {
#if defined(_FTP_DEBUG_)
                        printf("%d:recv() error:%ldrn", CTRL_SOCK, ret);
#endif
                        close(CTRL_SOCK);
                        return ret;
                    }
                }
#if defined(_FTP_DEBUG_)
                printf("%d:Rcvd Command: %s", CTRL_SOCK, dbuf);
#endif
                proc_ftpd(CTRL_SOCK, (char *)dbuf);
                con_remain_cnt1 = 0;
            }
            break;

        case SOCK_CLOSE_WAIT:
#if defined(_FTP_DEBUG_)
            printf("%d:CloseWaitrn", CTRL_SOCK);
#endif
            if ((ret = disconnect(CTRL_SOCK)) != SOCK_OK)
                return ret;
#if defined(_FTP_DEBUG_)
            printf("%d:Closedrn", CTRL_SOCK);
#endif
            break;

        case SOCK_CLOSED:
#if defined(_FTP_DEBUG_)
            printf("%d:FTPStartrn", CTRL_SOCK);
#endif
            if ((ret = socket(CTRL_SOCK, Sn_MR_TCP, IPPORT_FTP, 0x0)) != CTRL_SOCK)
            {
#if defined(_FTP_DEBUG_)
                printf("%d:socket() error:%ldrn", CTRL_SOCK, ret);
#endif
                close(CTRL_SOCK);
                return ret;
            }
            break;

        case SOCK_INIT:
#if defined(_FTP_DEBUG_)
            printf("%d:Openedrn", CTRL_SOCK);
#endif
            strcpy(ftp.workingdir, "/");
            if ((ret = listen(CTRL_SOCK)) != SOCK_OK)
            {
#if defined(_FTP_DEBUG_)
                printf("%d:Listen errorrn", CTRL_SOCK);
#endif
                return ret;
            }
            connect_state_control = 0;
            con_remain_cnt1       = 0;

#if defined(_FTP_DEBUG_)
            printf("%d:Listen okrn", CTRL_SOCK);
#endif
            break;

        default:
            break;
    }
#endif

進入ftpd_run()函數后，程序會執行一個TCP Server模式的狀態機（具體可參考TCP Server章節），當socket處于SOCK_ESTABLISHED狀態時，如果是首次進入SOCK_ESTABLISHED狀態，則會向客戶端發送歡迎消息。后續則是監聽客戶端指令，當收到客戶端指令后，會進入proc_ftpd()進行處理。

proc_ftpd()函數處理 FTP服務的命令，根據不同命令及參數進行相應操作，包括用戶認證、文件操作、數據傳輸、狀態處理及錯誤響應。

注意：當宏定義connect_timeout_en的值設置為 1時，會啟用連接超時功能。如果在超過宏定義remain_time所設定的時長后，仍然沒有進行任何操作，系統將自動斷開連接。其中，connect_timeout_en是一個控制連接超時功能開啟或關閉的宏，其值為 1表示開啟該功能，為 0表示關閉；而remain_time是一個宏，它定義了在觸發自動斷開連接操作前的最大允許無操作時長。

proc_ftpd()函數如下：

 /**
* Processes FTP-related data or request.
*
* @param sn   Identifier for distinguishing requests/sessions.
* @param buf  Buffer to store result or status information.
*
* @return Character indicating operation status ('S' for success, 'E' for error, etc.).
*
* Note: Refer to documentation for exact behavior and meaning of return value.
*/
char proc_ftpd(uint8_t sn, char *buf)
{
   char **cmdp, *cp, *arg, *tmpstr;
   char   sendbuf[200];
   int    slen;
   long   ret;
   // Translate first word to lower case
   for (cp = buf; *cp != ' ' && *cp != ''; cp++)
       *cp = tolower(*cp);
   // Find command in table; if not present, return syntax error
   for (cmdp = commands; *cmdp != NULL; cmdp++)
       if (strncmp(*cmdp, buf, strlen(*cmdp)) == 0)
           break;
   if (*cmdp == NULL)
   {
       // fsprintf(CTRL_SOCK, badcmd, buf);
       slen = sprintf(sendbuf, "500 Unknown command '%s'rn", buf);
       send(sn, (uint8_t *)sendbuf, slen);
       return 0;
   }
   // Allow only USER, PASS and QUIT before logging in
   if (ftp.state == FTPS_NOT_LOGIN)
   {
       switch (cmdp - commands)
       {
       case USER_CMD:
       case PASS_CMD:
       case QUIT_CMD:
           break;
       default:
           // fsprintf(CTRL_SOCK, notlog);
           slen = sprintf(sendbuf, "530 Please log in with USER and PASSrn");
           send(sn, (uint8_t *)sendbuf, slen);
           return 0;
       }
   }
   arg = &buf[strlen(*cmdp)];
   while (*arg == ' ')
       arg++;
   /* Execute specific command */
   switch (cmdp - commands)
   {
   case USER_CMD:
#if defined(_FTP_DEBUG_)
       printf("USER_CMD : %s", arg);
#endif
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
       if (ftp.ID_Enable == STATUS_USED)
       {
           if (strcmp(ftp.username, arg) != 0)
           {
               slen = sprintf(sendbuf, "430 Invalid usernamern");
               ret  = send(sn, (uint8_t *)sendbuf, slen);
               if (ret < 0)
               {
#if defined(_FTP_DEBUG_)
                   printf("%d:send() error:%ldrn", sn, ret);
#endif
                   close(sn);
                   return ret;
               }
               break;
           }
       }
       else
       {
           strcpy(ftp.username, arg);
       }
       // fsprintf(CTRL_SOCK, givepass);
       slen = sprintf(sendbuf, "331 Enter PASS commandrn");
       ret  = send(sn, (uint8_t *)sendbuf, slen);
       if (ret < 0)
       {
#if defined(_FTP_DEBUG_)
           printf("%d:send() error:%ldrn", sn, ret);
#endif
           close(sn);
           return ret;
       }
       break;
   case PASS_CMD:
#if defined(_FTP_DEBUG_)
       printf("PASS_CMD : %s", arg);
#endif
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
       if (ftp.PW_Enable == STATUS_USED)
       {
           if (strcmp(ftp.userpassword, arg) != 0)
           {
               slen = sprintf(sendbuf, "430 Invalid passwordrn");
               ret  = send(sn, (uint8_t *)sendbuf, slen);
               if (ret < 0)
               {
#if defined(_FTP_DEBUG_)
                   printf("%d:send() error:%ldrn", sn, ret);
#endif
                   close(sn);
                   return ret;
               }
               break;
           }
       }
       ftplogin(sn, arg);
       break;
   case TYPE_CMD:
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
       switch (arg[0])
       {
       case 'A':
       case 'a': // Ascii
           ftp.type = ASCII_TYPE;
           // fsprintf(CTRL_SOCK, typeok, arg);
           slen = sprintf(sendbuf, "200 Type set to %srn", arg);
           send(sn, (uint8_t *)sendbuf, slen);
           break;
       case 'B':
       case 'b': // Binary
       case 'I':
       case 'i': // Image
           ftp.type = IMAGE_TYPE;
           // fsprintf(CTRL_SOCK, typeok, arg);
           slen = sprintf(sendbuf, "200 Type set to %srn", arg);
           send(sn, (uint8_t *)sendbuf, slen);
           break;
       default: /* Invalid */
           // fsprintf(CTRL_SOCK, badtype, arg);
           slen = sprintf(sendbuf, "501 Unknown type "%s"rn", arg);
           send(sn, (uint8_t *)sendbuf, slen);
           break;
       }
       break;
   case FEAT_CMD:
       slen = sprintf(sendbuf, "211-Features:rn MDTMrn REST STREAMrn SIZErn MLST size*;type*;create*;modify*;rn MLSDrn UTF8rn CLNTrn MFMTrn211 ENDrn");
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   case QUIT_CMD:
#if defined(_FTP_DEBUG_)
       printf("QUIT_CMDrn");
#endif
       // fsprintf(CTRL_SOCK, bye);
       slen = sprintf(sendbuf, "221 Goodbye!rn");
       send(sn, (uint8_t *)sendbuf, slen);
       disconnect(sn);
       break;
   case RETR_CMD:
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
#if defined(_FTP_DEBUG_)
       printf("RETR_CMDrn");
#endif
       if (strlen(ftp.workingdir) == 1)
           sprintf(ftp.filename, "/%s", arg);
       else
           sprintf(ftp.filename, "%s/%s", ftp.workingdir, arg);
       slen = sprintf(sendbuf, "150 Opening data channel for file downloand from server of "%s"rn", ftp.filename);
       send(sn, (uint8_t *)sendbuf, slen);
       ftp.current_cmd = RETR_CMD;
       break;
   case APPE_CMD:
   case STOR_CMD:
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
#if defined(_FTP_DEBUG_)
       printf("STOR_CMDrn");
#endif
       if (strlen(ftp.workingdir) == 1)
           sprintf(ftp.filename, "/%s", arg);
       else
           sprintf(ftp.filename, "%s/%s", ftp.workingdir, arg);
       slen = sprintf(sendbuf, "150 Opening data channel for file upload to server of "%s"rn", ftp.filename);
       send(sn, (uint8_t *)sendbuf, slen);
       ftp.current_cmd = STOR_CMD;
       if (ftp.dsock_mode == ACTIVE_MODE)
       {
           if ((ret = connect(DATA_SOCK, remote_ip.cVal, remote_port)) != SOCK_OK)
           {
#if defined(_FTP_DEBUG_)
               printf("%d:Connect errorrn", DATA_SOCK);
#endif
               return ret;
           }
       }
       connect_state_data = 0;
       break;
   case PORT_CMD:
#if defined(_FTP_DEBUG_)
       printf("PORT_CMDrn");
#endif
       if (pport(arg) == -1)
       {
           // fsprintf(CTRL_SOCK, badport);
           slen = sprintf(sendbuf, "501 Bad port syntaxrn");
           send(sn, (uint8_t *)sendbuf, slen);
       }
       else
       {
           // fsprintf(CTRL_SOCK, portok);
           ftp.dsock_mode  = ACTIVE_MODE;
           ftp.dsock_state = DATASOCK_READY;
           slen            = sprintf(sendbuf, "200 PORT command successful.rn");
           send(sn, (uint8_t *)sendbuf, slen);
       }
       break;
   case MLSD_CMD:
#if defined(_FTP_DEBUG_)
       printf("MLSD_CMDrn");
#endif
       slen = sprintf(sendbuf, "150 Opening data channel for directory listing of "%s"rn", ftp.workingdir);
       send(sn, (uint8_t *)sendbuf, slen);
       ftp.current_cmd = MLSD_CMD;
       break;
   case LIST_CMD:
#if defined(_FTP_DEBUG_)
       printf("LIST_CMDrn");
#endif
       slen = sprintf(sendbuf, "150 Opening data channel for directory listing of "%s"rn", ftp.workingdir);
       send(sn, (uint8_t *)sendbuf, slen);
       ftp.current_cmd = LIST_CMD;
       break;
   case NLST_CMD:
#if defined(_FTP_DEBUG_)
       printf("NLST_CMDrn");
#endif
       break;
   case SYST_CMD:
       slen = sprintf(sendbuf, "215 UNIX emulated by WIZnetrn");
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   case PWD_CMD:
   case XPWD_CMD:
       slen = sprintf(sendbuf, "257 "%s" is current directory.rn", ftp.workingdir);
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   case PASV_CMD:
       slen = sprintf(sendbuf, "227 Entering Passive Mode (%d,%d,%d,%d,%d,%d)rn", local_ip.cVal[0], local_ip.cVal[1], local_ip.cVal[2], local_ip.cVal[3], local_port >> 8, local_port & 0x00ff);
       send(sn, (uint8_t *)sendbuf, slen);
       if (getSn_SR(DATA_SOCK) == SOCK_ESTABLISHED)
       {
#if defined(_FTP_DEBUG_)
           printf("data disconnect: %drn", DATA_SOCK);
#endif
           disconnect(DATA_SOCK);
       }
       ftp.dsock_mode  = PASSIVE_MODE;
       ftp.dsock_state = DATASOCK_READY;
       cur_sn          = sn;
#if defined(_FTP_DEBUG_)
       printf("PASV port: %drn", local_port);
#endif
       break;
   case SIZE_CMD:
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
       if (slen > 3)
       {
           tmpstr  = strrchr(arg, '/');
           *tmpstr = 0;
#if defined(F_FILESYSTEM)
           slen = get_filesize(arg, tmpstr + 1);
#else
           slen = _MAX_SS;
#endif
           if (slen > 0)
               slen = sprintf(sendbuf, "213 %drn", slen);
           else
               slen = sprintf(sendbuf, "550 File not Foundrn");
       }
       else
       {
           slen = sprintf(sendbuf, "550 File not Foundrn");
       }
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   case CWD_CMD:
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
       if (slen > 3)
       {
           arg[slen - 3] = 0x00;
           tmpstr        = strrchr(arg, '/');
           *tmpstr       = 0;
#if defined(F_FILESYSTEM)
           slen = get_filesize(arg, tmpstr + 1);
#else
           slen = 0;
#endif
           *tmpstr = '/';
           if (slen == 0)
           {
               slen = sprintf(sendbuf, "213 %drn", slen);
               strcpy(ftp.workingdir, arg);
               slen = sprintf(sendbuf, "250 CWD successful. "%s" is current directory.rn", ftp.workingdir);
           }
           else
           {
               slen = sprintf(sendbuf, "550 CWD failed. "%s"rn", arg);
           }
       }
       else
       {
           strcpy(ftp.workingdir, arg);
           slen = sprintf(sendbuf, "250 CWD successful. "%s" is current directory.rn", ftp.workingdir);
       }
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   case MKD_CMD:
   case XMKD_CMD:
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
#if defined(F_FILESYSTEM)
       if (f_mkdir(arg) != 0)
       {
           slen = sprintf(sendbuf, "550 Can't create directory. "%s"rn", arg);
       }
       else
       {
           slen = sprintf(sendbuf, "257 MKD command successful. "%s"rn", arg);
           // strcpy(ftp.workingdir, arg);
       }
#else
       slen = sprintf(sendbuf, "550 Can't create directory. Permission deniedrn");
#endif
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   case DELE_CMD:
       slen          = strlen(arg);
       arg[slen - 1] = 0x00;
       arg[slen - 2] = 0x00;
#if defined(F_FILESYSTEM)
       if (f_unlink(arg) != 0)
       {
           slen = sprintf(sendbuf, "550 Could not delete. "%s"rn", arg);
       }
       else
       {
           slen = sprintf(sendbuf, "250 Deleted. "%s"rn", arg);
       }
#else
       slen = sprintf(sendbuf, "550 Could not delete. Permission deniedrn");
#endif
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   case XCWD_CMD:
   case ACCT_CMD:
   case XRMD_CMD:
   case RMD_CMD:
   case STRU_CMD:
   case MODE_CMD:
   case XMD5_CMD:
       // fsprintf(CTRL_SOCK, unimp);
       slen = sprintf(sendbuf, "502 Command does not implemented yet.rn");
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   default: // Invalid
       // fsprintf(CTRL_SOCK, badcmd, arg);
       slen = sprintf(sendbuf, "500 Unknown command '%s'rn", arg);
       send(sn, (uint8_t *)sendbuf, slen);
       break;
   }
   return 1;
}

進入 proc_ftpd()函數后，程序會執行一個狀態機，首先將接收的命令轉換為小寫并在命令表中查找，未找到時發送錯誤信息。登錄前僅允許 USER、PASS、QUIT命令，其余報錯。對于不同命令，如 USER_CMD處理用戶名驗證和后續操作，PASS_CMD進行密碼驗證和登錄，TYPE_CMD處理傳輸類型設置，FEAT_CMD發送特性信息，QUIT_CMD斷開連接，還有 RETR_CMD等文件操作命令，以及 PORT_CMD、PASV_CMD等數據連接模式相關命令，根據不同情況執行相應的操作和錯誤處理，同時發送相應的狀態信息。

8運行結果

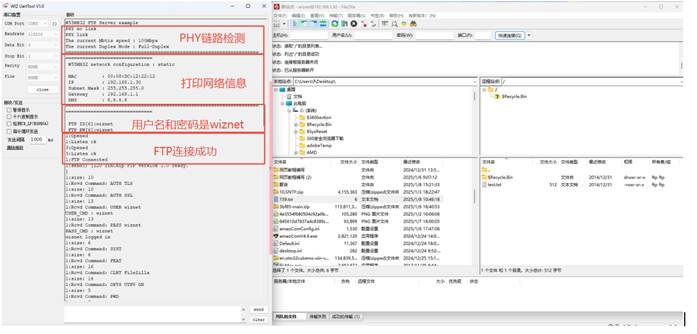

燒錄例程運行后，首先進行了PHY鏈路檢測，然后打印設置網絡信息。打開filezilla軟件（下載鏈接：客戶端 - FileZilla中文網），在filezilla軟件上填寫主機ID，用戶名，密碼，端口號（通常是21）連接FTP服務器。連接成功顯示如下界面：

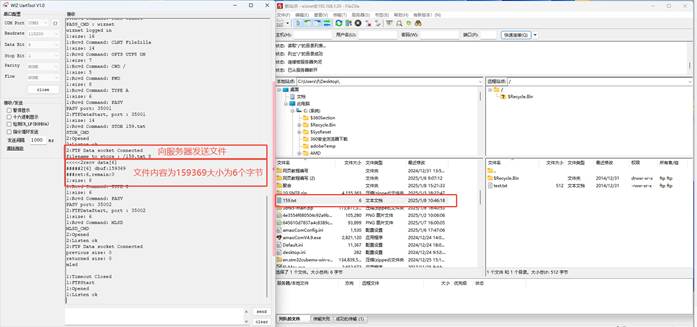

然后拉住本地站點文件向遠程站點（服務器）內拖動，成功向服務器傳輸文件。

9總結

本文講解了如何在 W55MH32芯片上實現 FTP協議的服務器模式，通過實戰例程展示了使用 W55MH32作為 FTP服務器與 PC端進行文件傳輸、目錄操作等功能的過程，涵蓋獲取網絡配置信息和 FTP初始化、實現服務器和客戶端之間的持續交互等關鍵步驟。文章詳細介紹了 FTP協議的概念、特點、應用場景、基本工作流程、主動與被動模式、報文解析，幫助讀者理解其在文件傳輸中的實際應用價值。

下一篇文章將聚焦 FTP協議客戶端模式，解析其核心原理及在文件傳輸中的應用，同時講解如何在W55MH32上實現 FTP客戶端功能，敬請期待！

WIZnet是一家無晶圓廠半導體公司，成立于 1998年。產品包括互聯網處理器 iMCU?，它采用 TOE（TCP/IP卸載引擎）技術，基于獨特的專利全硬連線 TCP/IP。iMCU?面向各種應用中的嵌入式互聯網設備。

WIZnet在全球擁有 70多家分銷商，在香港、韓國、美國設有辦事處，提供技術支持和產品營銷。

香港辦事處管理的區域包括：澳大利亞、印度、土耳其、亞洲（韓國和日本除外）。

審核編輯 黃宇
