第二十一章 W55MH32 PHY配置示例

本篇文章，我們將詳細介紹如何在W55MH32芯片上設置不同的PHY模式。并通過實戰例程，為大家講解如何通過軟件配置PHY模式，根據不同的傳輸場景靈活切換相應的模式，以此來降低功耗。

該例程用到的其他網絡協議，例如DHCP，請參考相關章節。有關 W55MH32 的初始化過程，請參考 Network Install章節，這里將不再贅述。

1 PHY工作模式簡介

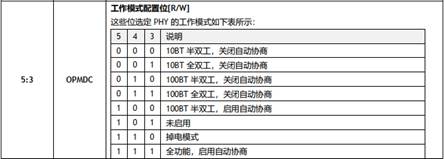

W55MH32的TOE引擎的PHY工作模式支持兩種配置方式，一種是通過PMODE管腳進行配置(硬件配置)，另一種則是通過PHYCFGR寄存器的5:3位進行配置(軟件配置)，PHY工作模式可以配置為10Mbps(全雙工/半雙工),100Mbps(全雙工/半雙工)，全功能自動協商以及掉電模式，默認為全功能自動協商模式。

硬件配置示意圖

軟件配置示意圖

注意：通過PMODE管腳配置僅在初次上電時生效，當使用軟件進行配置后，將更改為軟件配置的模式。

2 PHY不同模式的特點

速率

10BT:傳輸速率為10Mbps

100BT:傳輸速率為100Mbps

工作模式

全雙工：允許數據在兩個方向上同時傳輸，提高了網絡的效率和帶寬利用率。

半雙工：在同一時刻，數據只能在一個方向上傳輸，不能同時雙向傳輸。

掉電模式：TOE引擎停止工作，若想恢復正常工作狀態，必須重新復位TOE引擎。

全功能，自動協商：將根據對端接口設置對應速率及工作模式。

3不同PHY模式的功耗

下表為不同PYH模式下的功耗對比：

4應用場景

當我們期望降低 TOE引擎的功耗時，可依據不同的傳輸場景靈活切換相應的速率，以此來實現功耗的降低。比如，在高速傳輸的場景下，將其設置為 100Mbps全雙工模式；而當不使用 TOE引擎時，則將其設置為掉電模式，從而有效節省功耗。

5實現過程

接下來，我們看看在代碼上如何設置PHY工作模式。

注意：測試實例需要PC端和W55MH32處于同一網段。

步驟1：設置為100Mbps全雙工模式

/* config init massage */
phy_conf.by     = PHY_CONFBY_SW;   // Use software config
phy_conf.mode   = PHY_MODE_MANUAL; // User config mode
phy_conf.duplex = PHY_DUPLEX_FULL; // Full duplex
phy_conf.speed  = PHY_SPEED_100;   // Speed
/* setting phy 100M and full-duplex mode */
printf("setting phy 100M and full-duplex modern");
ctlwizchip(CW_SET_PHYCONF, &phy_conf);
ctlwizchip(CW_GET_PHYCONF, &get_conf);
printf("The current Mbtis speed : %drn", get_conf.speed == PHY_SPEED_100 ? 100 : 10);
printf("The current Duplex Mode : %srn", get_conf.duplex == PHY_DUPLEX_HALF ? "Half-Duplex" : "Full-Duplex");
delay_ms(10000);

步驟2：設置為10Mbps半雙工模式

/* setting phy 10M and half-duplex mode */
printf("setting phy 10M and half-duplex modern");
phy_conf.speed  = PHY_SPEED_10;
phy_conf.duplex = PHY_DUPLEX_HALF;
ctlwizchip(CW_SET_PHYCONF, &phy_conf);
ctlwizchip(CW_GET_PHYCONF, &get_conf);
printf("The current Mbtis speed : %drn", get_conf.speed == PHY_SPEED_100 ? 100 : 10);
printf("The current Duplex Mode : %srn", get_conf.duplex == PHY_DUPLEX_HALF ? "Half-Duplex" : "Full-Duplex");
delay_ms(10000);

步驟3：設置為掉電模式

/* setting phy 10M and half-duplex mode */
printf("setting phy 10M and half-duplex modern");
phy_conf.speed  = PHY_SPEED_10;
phy_conf.duplex = PHY_DUPLEX_HALF;
ctlwizchip(CW_SET_PHYCONF, &phy_conf);
ctlwizchip(CW_GET_PHYCONF, &get_conf);
printf("The current Mbtis speed : %drn", get_conf.speed == PHY_SPEED_100 ? 100 : 10);
printf("The current Duplex Mode : %srn", get_conf.duplex == PHY_DUPLEX_HALF ? "Half-Duplex" : "Full-Duplex");
delay_ms(10000);

6運行結果

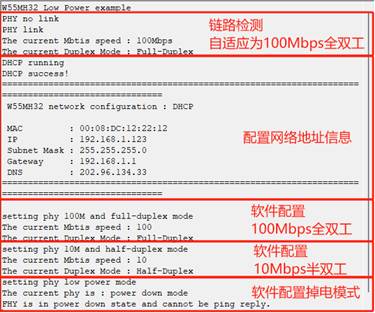

燒錄例程運行后，首先可以看到進行了PHY鏈路檢測，然后打印了設置的網絡地址信息，依次設置PHY為100Mbps全雙工模式,然后設置PHY為10Mbps半雙工模式，最后設置為PHY為掉電模式，打印信息如下圖所示：

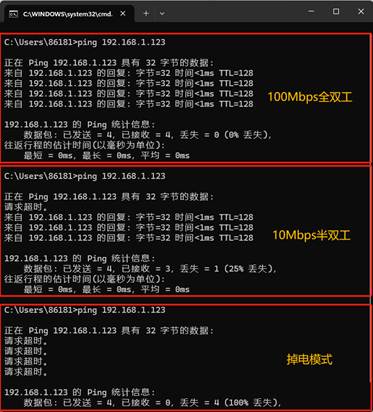

掉電模式時，無法ping通。

7總結

本文講解了如何在 W55MH32芯片上設置不同的 PHY模式，通過實戰例程展示了根據不同傳輸場景，將 PHY模式在 100Mbps全雙工、10Mbps半雙工和掉電模式之間切換以降低功耗的過程。文章詳細介紹了 PHY工作模式的配置方式、不同模式的特點、功耗差異和應用場景，幫助讀者理解如何在實際應用中優化設備的網絡性能與功耗。

下一篇文章將講解如何在W55MH32上實現MQTT協議并連接阿里云平臺，并實現與阿里云物模型的數據交互，敬請期待！
