作為 SWIFT 直流/直流穩壓器系列的一員，TPS54680 低輸入電壓高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件。將 TRACKIN 引腳與其他穩壓器一起使用，可以輕松實現同時上電和斷電。基板上包含一個真正的高性能電壓誤差放大器，可在選擇輸出濾波器 L 和 C 組件時實現最佳性能和靈活性;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部或外部設置的慢啟動電路，以限制浪涌電流;以及可用于處理器/邏輯復位的電源良好輸出。

該TPS54680采用散熱增強型 28 引腳 TSSOP （PWP） PowerPAD 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足激進的設備開發 周期。
*附件：tps54680-ep.pdf

特性

• 用于排序的上電/關機跟蹤
• 30mΩ、12A 峰值 MOSFET 開關，可在 6A
  連續輸出源電流或灌電流下實現高效率
• 寬PWM頻率：固定350 kHz或可調280 kHz至700 kHz
• 電源良好和使能
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少電路板面積和元件數量

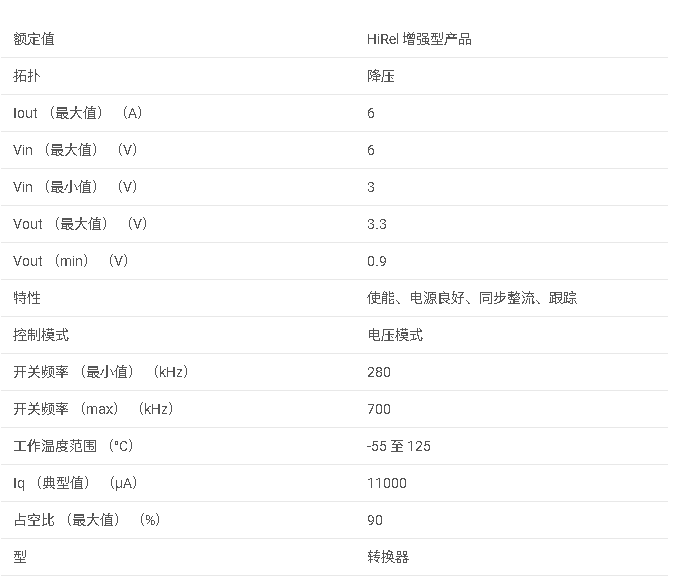

參數

?1. 產品概述?
TPS54680-EP是一款3V至6V輸入、6A輸出的同步降壓PWM開關穩壓器，集成高邊和低邊MOSFET（SWIFT?技術），專為需要電源時序控制的應用設計。其關鍵特性包括：

• ?集成設計?：30mΩ MOSFET開關，支持6A連續輸出（源/吸電流），效率高達95%。
• ?靈活頻率?：固定350kHz或可調280kHz至700kHz PWM頻率。
• ?保護功能?：峰值電流限制、熱關斷、電源就緒（Power Good）和使能（Enable）控制。
• ?應用領域?：分布式電源系統、FPGA/DSP/ASIC的負載點調節、航空航天及醫療設備。

?2. 核心特性?

• ? 電源跟蹤（Tracking） ?：通過TRACKIN引腳實現多路電源同步上電/下電時序控制。
• ?高集成度?：集成誤差放大器、UVLO、軟啟動電路，減少外部元件數量和PCB面積。
• ?封裝?：28引腳HTSSOP（PWP）PowerPAD?封裝，支持高效散熱，無需額外散熱片。

?3. 電氣參數?

• ?輸入電壓范圍?：3V至6V（絕對最大值7V）。
• ?輸出電壓范圍?：0.9V至3.3V（通過外部電阻分壓器調節）。
• ?效率?：典型值95%（1.8V輸出，5V輸入，700kHz開關頻率）。
• ?熱性能?：結溫范圍-55°C至125°C，熱阻θJA為36.1°C/W。

?4. 功能模塊詳解?

• ?UVLO與使能控制?：輸入電壓低于2.95V時鎖定，啟用閾值1.4V（ENA引腳）。
• ?誤差放大器?：支持Type 2/3補償，帶寬3MHz至5MHz。
• ?保護機制?：
  • ?電流限制?：7.2A至12A（短路保護）。
  • ?熱關斷?：150°C觸發，10°C滯后。
  • ? 電源就緒（PWRGD） ?：監測VSENSE，低于90% Vref時輸出低電平。

?5. 應用設計指南?

• ?輸入/輸出濾波?：推薦10μF陶瓷輸入電容和22μF陶瓷輸出電容（X5R/X7R材質）。
• ?布局建議?：
  • 分離模擬地（AGND）與功率地（PGND），單點連接至PowerPAD。
  • 高頻路徑短接，優化散熱布局（8×0.013英寸散熱過孔）。
• ?頻率設置?：RT引腳接68kΩ至180kΩ電阻可調頻率（公式：頻率=500kHz×100kΩ/RT）。

?6. 性能圖表?

• 效率曲線：1.8V輸出時峰值效率95%（5V輸入，6A負載）。
• 瞬態響應：100mV跌落（3.3V輸入，1.8V輸出，2A階躍負載）。
• 熱降額曲線：125°C結溫下最大負載電流6A（5V輸入）。

?7. 訂購信息?

• ?型號選項?：
  • TPS54680QPWPREP（-40°C至125°C）。
  • TPS54680MPWPREP（-55°C至125°C）。
• ?封裝?：HTSSOP-28（PWP），符合RoHS標準。
