TPS57114-EP 器件是一款功能齊全的 6V 電壓、 具有兩個集成 MOSFET 的 3.5A 同步降壓電流模式轉換器。

TPS57114-EP 通過集成 MOSFET 實現小型設計，實現 電流模式控制可減少外部元件數量，通過使能高達 2MHz 開關頻率，并通過 3mm × 3mm 的小型尺寸最大限度地減小 IC 尺寸 熱增強型 WQFN 封裝。

TPS57114-EP 可為各種負載提供精確調節，精度為 ±1% 溫度范圍內的電壓基準 （VREF）。
*附件：tps57114-ep.pdf

集成的 12mΩ MOSFET 和 515μA 典型電源電流可最大限度地提高效率。 使用 enable 引腳進入關斷模式可將關斷電源電流降至 5.5 μA 的

內部欠壓鎖定 （UVLO） 設置為 2.45 V，但對閾值進行編程 在 Enable 引腳上有一個 resistor network 可以增加它。慢啟動引腳控制 輸出電壓啟動斜坡。開漏電源良好信號指示輸出在 93% 范圍內至 其標稱電壓的 107%。

頻率折返和熱關斷可在過流期間保護器件 條件。

SwitcherPro 軟件工具 在 www.ti.com/switcherpro 上提供，支持 TPS57114-EP.

有關更多 SWIFT 文檔，請參閱 TI 網站在 www.ti.com/swift。

TPS57114-EP 是一種電流模式控制器，用于支持各種拓撲結構，例如降壓 轉換器配置。

電流模式控制是一個雙回路系統。開關電源電感器隱藏起來 在內部電流控制回路內。這簡化了外部電壓控制環路的設計 并以多種方式提高電源性能，包括更好的動態性能。目標 這個內環是為了控制狀態空間平均電感電流，但在實踐中， 瞬時峰值電感電流是控制的基礎（開關電流 — 等于電感 導通時間內的電流 — 通常會感應到）。如果電感紋波電流較小，則電感器為峰值 電流控制幾乎等同于平均電感電流控制。

電感電流控制功能的峰值方法通過比較 電感電流 （或開關電流） 到由外部環路設置的電流程序電平。這 當瞬時電流達到所需水平時，Comparator 會關閉電源開關。這 與編程電平相比，電流斜坡通常非常小，尤其是當 VIN 為低電平時。 因此，這種方法極易受到噪聲的影響。每次都會產生噪聲尖峰 開關打開。耦合到控制電路中的幾分之一伏特就可能導致其關閉 立即，導致具有更大紋波的次諧波工作模式。電路布局和 旁路對于成功運行至關重要。

峰值電流模式控制方法在占空比超過 0.5 時本質上不穩定， 導致次諧波振蕩。補償斜坡（斜率等于電感電流 downslope） 通常應用于 Comparator input 以消除這種不穩定性。坡 必須將補償添加到感應到的電流波形中或從控制電壓中減去，以 確保 50% 占空比以上的穩定性。補償斜坡（斜率等于電感器 current downslope）通常施加到 Comparator input 以消除這種不穩定性。 電流限制控制設計具有許多優點： 電流模式控制提供峰值開關限流 – 逐脈沖 電流限制。控制回路被簡化為一個極點，因為輸出 電感器被推到更高的頻率，因此一個 2 極點系統變成了兩個真正的極點。因此， 系統簡化為一階系統并簡化了控制。倍數 轉換器可以并聯并允許相等的均流量 變換 器。本身提供輸入電壓前饋，因為任何 輸入電壓的擾動反映在開關或電感電流中。因為 switch 或 電感電流是直接控制輸入，這種擾動是迅速的 糾正。誤差放大器輸出（外部控制回路）定義 其中初級電流（內部回路）調節脈沖持續時間和輸出電壓。

特性

• 兩個 12mΩ（典型值）MOSFET，可在 3.5A 負載下實現高
  效率
• 200kHz 至 2MHz 開關頻率
• 在整個溫度
  范圍內（–55°C 至 125°C）為 0.8V ±1% 電壓基準
• 與 External Clock 同步
• 可調慢啟動和排序
• UV 和 OV 電源就緒輸出
• 耐熱增強型 3mm × 3mm 16 引腳 WQFN 封裝
• 支持國防、航空航天和醫療應用
  • 受控基線
  • 一個裝配和測試站點
  • 一個制造工地
  • 適用于軍用 （–55°C 至 125°C）
    溫度范圍
  • 延長產品生命周期
  • 延長產品變更通知
  • 產品可追溯性

參數

方框圖

1. 概述

TPS57114-EP是一款6V輸入、3.5A輸出、2MHz同步降壓SWIFT?轉換器，集成了兩個12mΩ的MOSFET，適用于高效率、高密度電源系統。

2. 主要特性

• ?集成MOSFET?：內置兩個12mΩ（典型值）的MOSFET，提高轉換效率。
• ?高開關頻率?：支持200kHz至2MHz的開關頻率，優化尺寸和效率。
• ?精確電壓參考?：0.8V ±1%的電壓參考，溫度穩定。
• ?多功能引腳?：包括使能（EN）、慢啟動/跟蹤（SS/TR）、電源良好（PWRGD）等引腳，支持多種應用需求。
• ?熱增強封裝?：采用3mm×3mm的熱增強WQFN封裝，提高熱性能。
• ?寬溫度范圍?：支持-55°C至125°C的工作溫度范圍，適用于軍事、航空航天和醫療應用。

3. 應用領域

• 低電壓、高密度電源系統
• 點載調節器，用于高性能DSP、FPGA、ASIC和微處理器
• 寬帶、網絡和光學通信基礎設施

4. 功能框圖

TPS57114-EP的功能框圖展示了其主要組成部分，包括誤差放大器、PWM比較器、振蕩器、斜率補償、電壓參考等。

5. 電氣特性

• ?輸入電壓范圍?：2.95V至6V
• ?輸出電壓范圍?：可調整至0.8V及以上
• ?靜態電流?：典型值為515μA，關閉模式下降低至5.5μA
• ?熱關斷溫度?：168°C，具有20°C的滯回特性

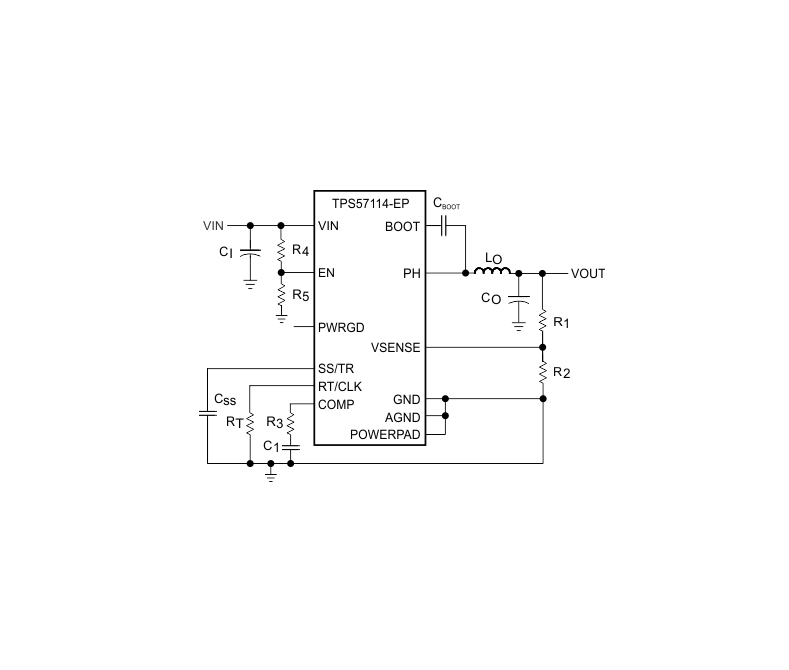

6. 典型應用電路

文件提供了使用TPS57114-EP的典型應用電路圖，包括輸入電容、輸出電感、輸出電容、慢啟動電容等元件的選型和連接方式。

7. 布局指南

布局是電源設計的重要部分，文件提供了布局指南，建議最小化旁路電容連接和VIN引腳形成的環路面積，將敏感模擬地連接至單獨的模擬地跡線等。

8. 封裝與訂購信息

TPS57114-EP提供WQFN（RTE）16引腳封裝，可訂購的部件編號為TPS57114MRTETEP，工作溫度范圍為-55°C至125°C。

9. 安全與警告

文件提醒用戶注意靜電放電（ESD）保護，建議在存儲或處理過程中將引腳短路或放置在導電泡沫中以防止靜電損壞。
