LM26003 是一款開關穩壓器，專為滿足以下高效要求而設計。 具有待機模式的應用程序。該器件具有低電流睡眠模式，以保持 輕負載條件下的效率和電流模式控制，可在很寬的范圍內實現精確調節 輸入電壓范圍。靜態電流通常在關斷模式下降至 10.8 μA 或更低 在睡眠模式下超過 40 μA。強制 PWM 模式也可用于禁用睡眠模式。

LM26003器件可在固定電流下提供高達 3 A 的連續負載電流 限制，通過內部 N 通道開關。該器件具有 4.0 V 至 38 V，在線路瞬變期間可在低至 3 V 的輸入電壓下工作。
*附件：lm26003.pdf

工作頻率可在 150 kHz 至 500 kHz 之間通過單個電阻器調節，并且可以 與外部時鐘同步。

其他功能包括電源良好、可調軟啟動、使能引腳、輸入欠壓 保護，以及用于減少元件數量的內部自舉二極管。

特性

• LM26003-Q1 是一款汽車級產品
  ，符合 AEC-Q100 1 級標準（–40°C 至
  +125°C 工作結溫）
• 高效睡眠模式
• 睡眠模式下的 40μA 典型 Iq
• 關斷模式下的典型Iq為10.8μA
• 3.0V 最小輸入電壓
• 4.0V 至 38V 連續輸入范圍
• 1.5% 參考精度
• 逐周期電流限制
• 可調頻率（150 kHz 至 500 kHz）
• 可與外部時鐘同步
• 權力好旗
• 強制PWM功能
• 可調節軟啟動
• 20引腳HTSSOP封裝
• 熱關斷

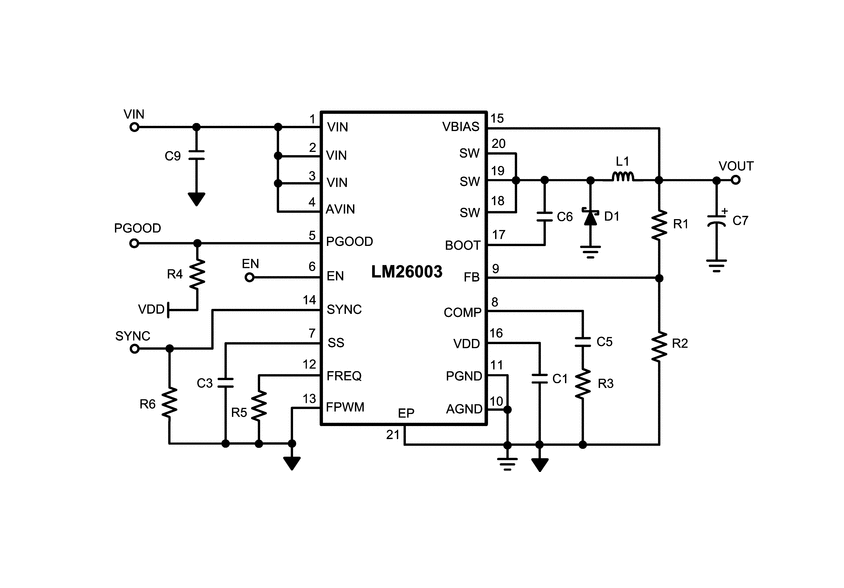

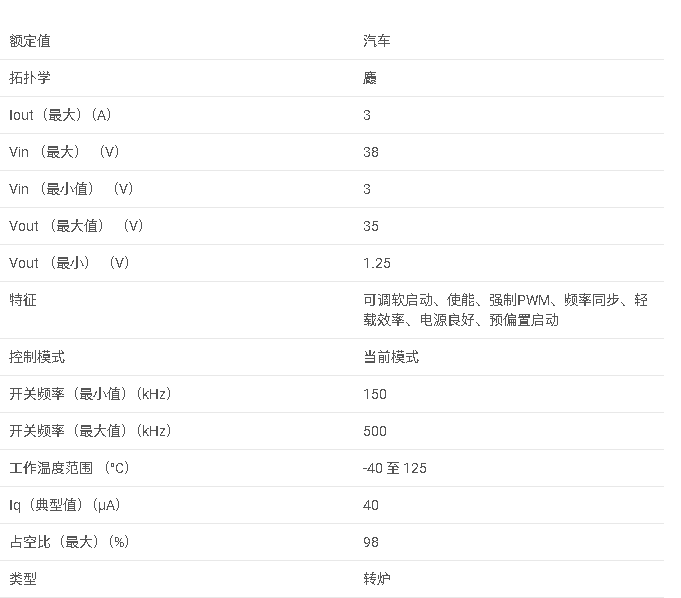

參數

方框圖

?1. 產品概述?
LM26003/LM26003-Q1是德州儀器（TI）推出的高效同步降壓穩壓器，專為具有待機模式的應用設計，具備以下核心特性：

• ?高效睡眠模式?：靜態電流低至40 μA（典型值），關斷模式下僅10.8 μA。
• ?寬輸入電壓范圍?：4V至38V連續輸入，瞬態支持低至3V。
• ?高精度輸出?：1.5%參考電壓精度，支持3A連續負載電流。
• ?可調頻率?：150 kHz至500 kHz，支持外部時鐘同步。
• ?汽車級認證?：LM26003-Q1符合AEC-Q100 Grade 1標準（-40°C至125°C）。

?2. 關鍵特性?

• ?睡眠模式優化?：輕載時自動切換至低功耗狀態，提升效率。
• ?保護功能?：包括逐周期電流限制、熱關斷、輸入欠壓鎖定（UVLO）及電源良好（PGOOD）標志。
• ?靈活配置?：支持強制PWM模式、可調軟啟動及頻率同步。

?3. 典型應用?

• 汽車電子（導航系統、儀表盤）
• 電池供電設備
• 家庭網關/機頂盒待機電源

?4. 引腳與功能?

• ?20引腳HTSSOP封裝?：集成VIN、SW、FB、COMP等關鍵引腳，支持高散熱設計。
• ?關鍵引腳功能?：
  • ?VIN?：電源輸入（3引腳并聯降低阻抗）。
  • ?FB?：反饋引腳，通過電阻分壓設置輸出電壓。
  • ?SYNC?：外部時鐘同步輸入。

?5. 電氣特性?

• ?效率?：典型應用效率超過90%（300 kHz/500 kHz）。
• ?電流限制?：峰值4.7A（典型值），帶頻率折返短路保護。
• ?工作溫度?：-40°C至125°C（結溫）。

?6. 設計要點?

• ?布局建議?：減小開關節點面積，優化輸入電容接地以降低噪聲。
• ?補償網絡?：需根據輸出電容ESR和負載調整補償元件（如C4/C5/R3）。
• ?熱管理?：θJA為32°C/W（多層板），需計算最大負載下的溫升。

?7. 文檔結構?

• ?數據手冊章節?：特性、應用電路、引腳說明、電氣規格、典型曲線、設計指南（布局/熱考慮）。
• ?修訂歷史?：包含關鍵參數更新（如反饋電壓精度調整）。
