LM26003-Q1 具有高效休眠模式的 3A 開關穩壓器

數據： LM26003-xx 3-A Switching Regulator With High Efficiency Sleep Mode 數據表

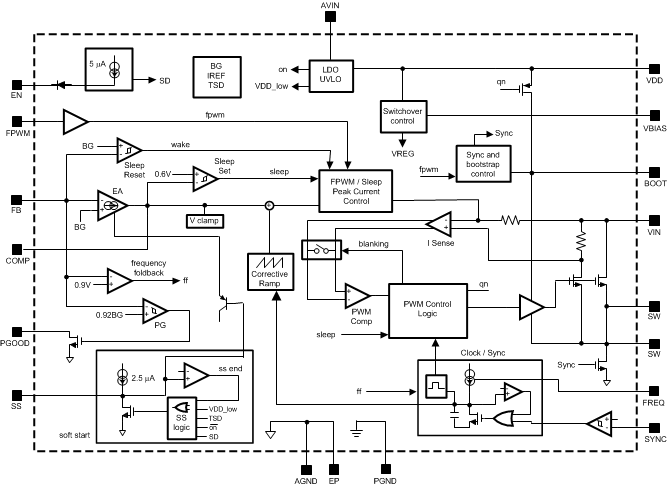

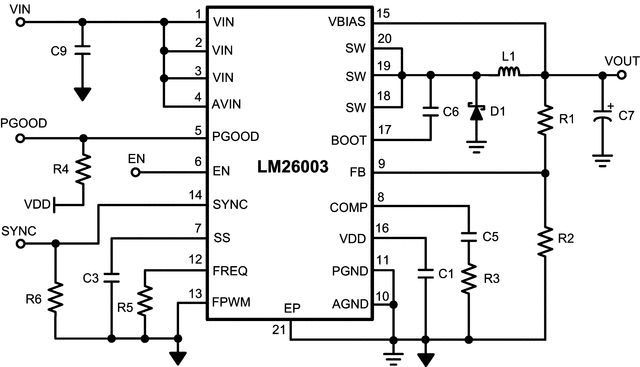

描述

LM26003是一款開關穩壓器，專為滿足待機模式應用的高效率要求而設計。該器件具有低電流休眠模式，可在輕負載條件下保持效率，并具有電流模式控制，可在寬輸入電壓范圍內實現精確調節。通常在關斷模式下靜態電流降至10.8μA，在睡眠模式下降至40μA以下。強制PWM模式也可用于禁用睡眠模式。

LM26003器件可通過內部N溝道開關提供高達3A的連續負載電流和固定電流限制。該器件具有4.0 V至38 V的寬輸入電壓范圍，可在線路瞬態期間以低至3 V的輸入電壓工作。

工作頻率可通過單個電阻在150 kHz至500 kHz范圍內調節

其他功能包括電源良好，可調軟啟動，使能引腳，輸入欠壓保護和內部自舉二極管，以減少元件數量。

特性

LM26003-Q1是汽車級產品 - 即AEC-Q100 1級合格產品（?? 40°C至< > + 125°C工作結溫

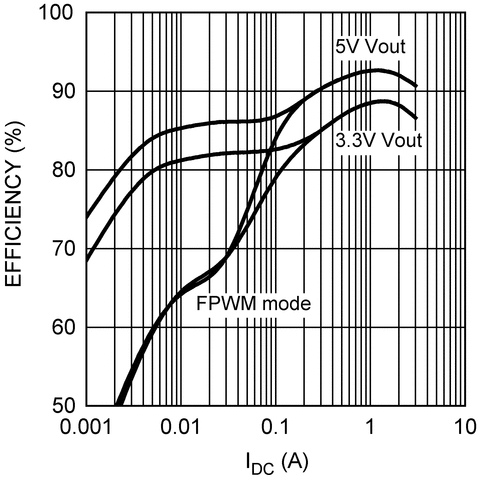

高效休眠模式
休眠模式下40μA典型Iq
10.8-μA關斷時的典型Iq模式
3.0 V最小輸入電壓
4.0 V至38 V連續輸入范圍
1.5％參考精度
循環循環電流限制
可調頻率（150 kHz至500 kHz）
可與外部時鐘同步
電源良好標志
強制PWM功能
可調節軟啟動
20引腳HTSSOP封裝
熱關斷

參數與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM26003-Q1	LM22670-Q1	LM26001-Q1	LM26003	LM43603-Q1	LM53600-Q1	LM53601-Q1	LM53602-Q1	LM53625-Q1	LMR14030-Q1
3 ? ?	4.5 ? ?	3 ? ?	3 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?	4 ? ?
38 ? ?	42 ? ?	38 ? ?	38 ? ?	36 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	40 ? ?
1.25 ? ?	1.285 ? ?	1.25 ? ?	1.25 ? ?	1 ? ?	3.3 ? ?	3.2 ? ?	3.2 ? ?	3.2 ? ?	1 ? ?
35 ? ?	37 ? ?	35 ? ?	35 ? ?	28 ? ?	9.9 ? ?	6 ? ?	9.9 ? ?	10 ? ?	30 ? ?
3 ? ?	3 ? ?	1.5 ? ?	3 ? ?	3 ? ?	0.65 ? ?	1 ? ?	2 ? ?	2.5 ? ?	3.5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
150 ? ?	200 ? ?	150 ? ?	150 ? ?	200 ? ?	1890 ? ?	1890 ? ?	1850 ? ?	1850 ? ?	200 ? ?
500 ? ?	1000 ? ?	500 ? ?	500 ? ?	2200 ? ?	2400 ? ?	2400 ? ?	2350 ? ?	2350 ? ?	2500 ? ?
0.04 ? ?	3.4 ? ?	0.038 ? ?	0.04 ? ?	0.027 ? ?	0.023 ? ?	0.023 ? ?	0.023 ? ?	0.018 ? ?	0.04 ? ?
Enable Light Load Efficiency Power Good Pre-Bias Start-Up ? ?	Enable ? ?	Enable Light Load Efficiency Power Good Pre-Bias Start-Up ? ?	Enable Light Load Efficiency Power Good Pre-Bias Start-Up ? ?	Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Tracking ? ?	Enable Forced Pulse Width Modulation (FPWM) Mode Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Wettable Flanks Package ? ?	Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification ? ?	Spread Spectrum Synchronous Rectification ? ?	Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Spread Spectrum Tracking UVLO Adjustable ? ?
Current Mode ? ?	Voltage Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?
98 ? ?	90 ? ?	98 ? ?	98 ? ?	99 ? ?	98 ? ?	98 ? ?	98 ? ?	98 ? ?	98 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 150 ? ?	-40 to 125 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
HTSSOP ? ?	SO PowerPAD TO-263 ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	WSON ? ?	WSON ? ?	HTSSOP ? ?	VQFN-HR ? ?	SO PowerPAD WSON ? ?
