LM26003 是一款開關穩壓器，專為滿足以下高效要求而設計。 具有待機模式的應用程序。該器件具有低電流睡眠模式，以保持 輕負載條件下的效率和電流模式控制，可在很寬的范圍內實現精確調節 輸入電壓范圍。靜態電流通常在關斷模式下降至 10.8 μA 或更低 在睡眠模式下超過 40 μA。強制 PWM 模式也可用于禁用睡眠模式。

LM26003器件可在固定電流下提供高達 3 A 的連續負載電流 限制，通過內部 N 通道開關。該器件具有 4.0 V 至 38 V，在線路瞬變期間可在低至 3 V 的輸入電壓下工作。
*附件：lm26003-q1.pdf

工作頻率可在 150 kHz 至 500 kHz 之間通過單個電阻器調節，并且可以 與外部時鐘同步。

其他功能包括電源良好、可調軟啟動、使能引腳、輸入欠壓 保護，以及用于減少元件數量的內部自舉二極管。

特性

• LM26003-Q1 是一款汽車級產品
  ，符合 AEC-Q100 1 級標準（–40°C 至
  +125°C 工作結溫）
• 高效睡眠模式
• 睡眠模式下的 40μA 典型 Iq
• 關斷模式下的典型Iq為10.8μA
• 3.0V 最小輸入電壓
• 4.0V 至 38V 連續輸入范圍
• 1.5% 參考精度
• 逐周期電流限制
• 可調頻率（150 kHz 至 500 kHz）
• 可與外部時鐘同步
• 權力好旗
• 強制PWM功能
• 可調節軟啟動
• 20引腳HTSSOP封裝
• 熱關斷

參數

方框圖

?1. 產品概述?
LM26003/LM26003-Q1是德州儀器（TI）推出的高效同步降壓穩壓器，專為具有待機模式的應用設計，具備以下核心特性：

• ?汽車級認證?：LM26003-Q1符合AEC-Q100 Grade 1標準（工作結溫-40°C至125°C）。
• ?高效睡眠模式?：靜態電流低至40 μA（睡眠模式）和10.8 μA（關機模式）。
• ?寬輸入范圍?：4V至38V連續輸入，瞬態支持低至3V。
• ?高精度?：1.5%參考電壓精度，可調頻率（150 kHz至500 kHz），支持外部時鐘同步。
• ?保護功能?：逐周期電流限制、熱關斷、可調軟啟動及電源良好（PGOOD）標志。

?2. 關鍵特性?

• ?睡眠模式優化?：輕載時自動切換至低功耗狀態，提升效率。
• ?靈活配置?：通過FPWM引腳可強制PWM模式禁用睡眠功能，適應不同負載需求。
• ?同步功能?：支持外部時鐘同步，減少系統噪聲干擾。
• ?集成保護?：包括欠壓鎖定（UVLO）、短路頻率折返（Foldback）及熱關斷（TSD）。

?3. 典型應用?

• ?汽車電子?：車載信息娛樂系統、導航設備、儀表盤。
• ?工業與消費類?：電池供電設備、家庭網關備用電源。

?4. 封裝與設計支持?

• ?封裝?：20引腳HTSSOP（帶裸露焊盤），尺寸6.50 mm × 4.40 mm。

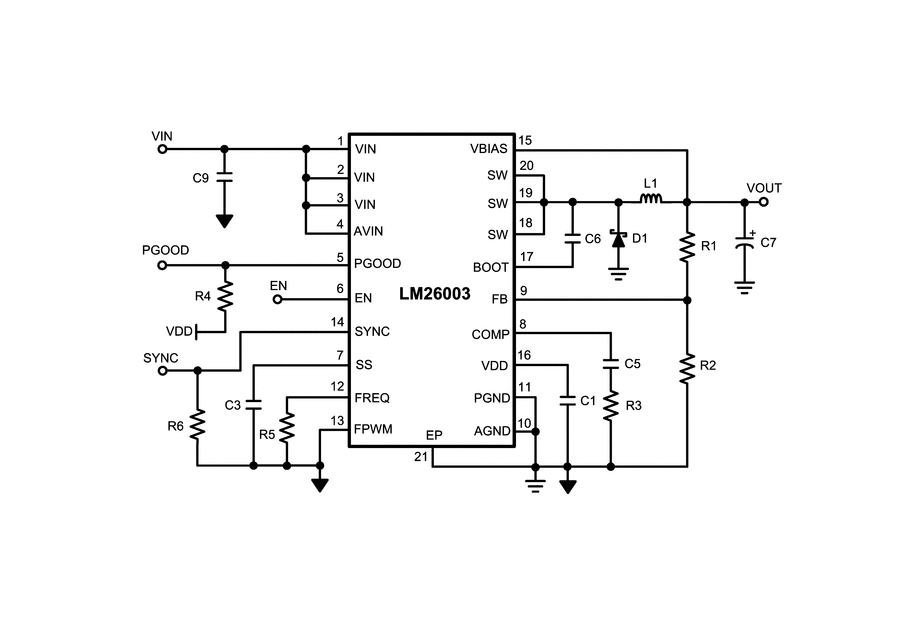

• ?設計工具?：提供典型應用電路（如圖16）、布局指南及熱管理建議，確保PCB設計優化。

?5. 技術文檔結構?
文檔包含詳細規格（電氣特性、開關特性）、功能框圖、應用設計指南（如補償網絡計算、電感/電容選型）及修訂歷史，覆蓋從理論到實踐的全方位設計需求。

?6. 附加資源?

• ?相關文檔?：AN-1229 PCB布局指南（SNVA054）。
• ?訂購信息?：提供多種封裝選項（如HTSSOP）及汽車級（Q1）版本。

?總結?：LM26003系列是高性能、高可靠性的降壓穩壓解決方案，適用于需高效能和小型化的復雜電子系統，尤其適合汽車和工業場景。
