LM34910 降壓型開關穩壓器具有以下所有所需功能 實現能夠?yàn)樨?fù)載提供 1.25A 電流的低成本、高效率的降壓偏置穩壓器。這 降壓穩壓器包含一個 40V N 溝道降壓開關，并提供熱增強型 WSON-10 軟件包。磁滯調節方案不需要回路補償，可實現快速 負載瞬態響應，并簡化了電路實現。工作頻率保持不變 由于輸入電壓之間的反比關系，因此對線路和負載變化保持恒定 和準時性。電流限制檢測設置為 1.25A。其他功能包括：VCC 欠壓鎖定、熱關斷、柵極驅動欠壓鎖定和最大占空比 限幅器。
*附件：lm34910.pdf

特性

• 集成 40V、N 溝道降壓開關
• 集成啟動穩壓器
• 輸入電壓范圍：8V 至 36V
• 無需環路補償
• 超快瞬態響應
• 工作頻率隨負載電流和輸入電壓保持恒定
• 啟動期間最大占空比受限
• 可調輸出電壓
• 谷值電流限制為 1.25A
• 精密內部基準
• 低偏置電流
• 高效運行
• 熱關斷

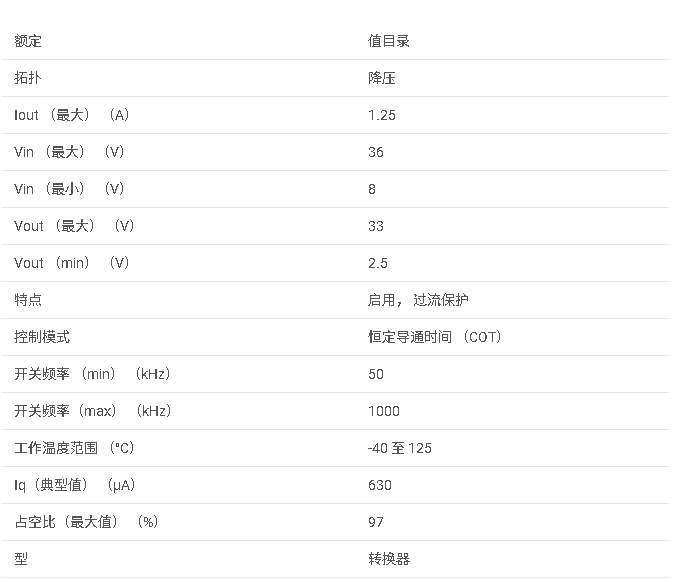

參數

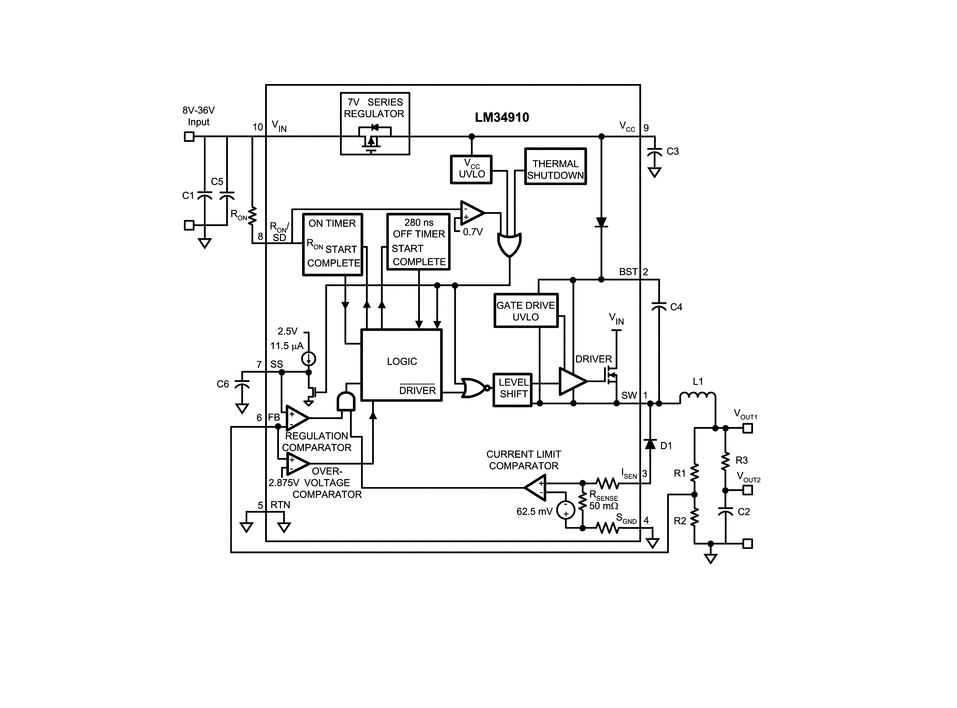

方框圖

?1. 產品概述?
LM34910是德州儀器（TI）推出的高壓降壓開關穩壓器，集成40V N溝道Buck開關，輸入電壓范圍8V-36V，輸出電流達1.25A。采用WSON-10封裝（4mm×4mm），帶散熱焊盤，適用于高效點負載（POL）調節、電信二次穩壓等場景。其特點包括：

• ?無需環路補償?：采用遲滯控制方案，簡化設計并實現快速瞬態響應。
• ?恒定頻率?：通過輸入電壓與導通時間的反比關系，保持頻率穩定。
• ?高集成度?：內置啟動穩壓器、電流限制（1.25A）、熱關斷等功能。

?2. 關鍵特性?

• ?電氣參數?：
  • 開關導通電阻：0.45Ω（典型值，200mA時）。
  • 軟啟動電流源：11.5μA，可編程啟動時間。
  • 工作溫度：-40°C至+125°C。
• ?保護功能?：
  • 熱關斷（175°C觸發，20°C滯后）。
  • VCC欠壓鎖定（5.8V閾值）。
  • 谷值電流限制（1.25A閾值）。

?3. 典型應用電路?

• ?外部元件選型?：
  • ? 電感（L1） ?：根據負載電流和紋波要求計算，需滿足連續/斷續導通模式條件。
  • ? 輸出電容（C2） ?：需保證FB引腳至少25mV紋波，ESR不足時可串聯電阻（R3）。
  • ? 二極管（D1） ?：建議反向恢復時間≤30ns，正向壓降≈0.75V。
• ?布局建議?：縮短D1-L1-C2回路路徑，優化散熱設計（利用PCB接地層）。

?4. 控制機制?

• ?遲滯控制?：通過FB引腳與2.5V基準比較，動態調整開關時序。
• ?頻率穩定性?：輕載時自動進入斷續模式以提升效率。

?5. 設計注意事項?

• ?最小輸入電壓?：需考慮VCC穩壓器壓降（1.4V典型值）及UVLO閾值。
• ?電流限制?：峰值電流不得超過3.5A，平均電流限制為3A（SW引腳）。
• ?散熱管理?：建議將封裝散熱焊盤焊接至PCB地平面，并通過過孔增強散熱。

?6. 文檔結構?

• ?功能描述?：涵蓋控制原理、軟啟動、保護機制等。
• ?參數表格?：詳細列出電氣特性、絕對最大額定值等。
