LM5010Ax 降壓開關穩壓器是 LM5010 的增強版本，具有 輸入工作范圍擴展至最小 6V。LM5010Ax 具有 實現能夠提供超過 1A 負載電流的低成本、高效率降壓穩壓器。 這款高壓穩壓器集成了 N 溝道降壓開關，可用于 耐熱性能增強型 10 引腳 WSON 和 14 引腳 HTSSOP 封裝。恒定的導通時間調節 方案不需要環路補償，從而實現快速的負載瞬態響應并簡化 circuit implementation 的 Circuit 實現。工作頻率保持恒定，線路和負載會發生變化 到輸入電壓和導通時間之間的反比關系。谷值電流限制 檢測設置為 1.25 A。其他功能包括：VCC 欠壓鎖定、熱 關斷、柵極驅動欠壓鎖定和最大占空比限制器。
*附件：lm5010a.pdf

特性

• LM5010A-Q1 符合汽車
  應用要求
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度范圍
  • 器件溫度等級 0：–40°C 至 150°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C5
• 6V 至 75V 寬輸入電壓范圍
• 谷值電流限制為 1.25 A
• 可編程開關頻率高達 1 MHz
• 集成 80V N 溝道降壓開關
• 集成高壓偏置穩壓器
• 無需環路補償
• 超快瞬態響應
• 幾乎恒定的工作頻率，線路
  和負載變化
• 可調輸出電壓
• 2.5V、±2% 反饋基準
• 可編程軟啟動
• 熱關斷
• 外露導熱墊可改善散熱

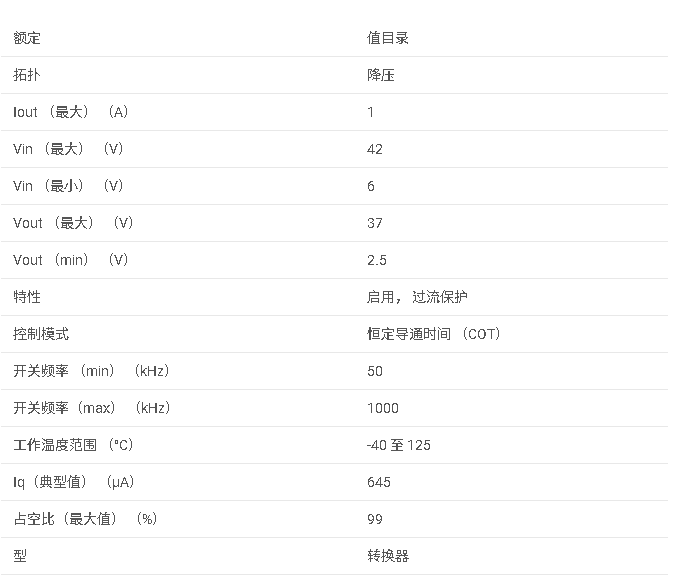

參數

方框圖

?1. 產品概述?

• ?型號?：LM5010A（工業級）和LM5010A-Q1（車規級，符合AEC-Q100標準）。
• ?核心功能?：集成6V至75V寬輸入范圍、1A輸出能力的非同步降壓開關穩壓器，內置80V N溝道Buck開關。
• ?關鍵特性?：
  • 無需環路補償，簡化設計。
  • 可編程開關頻率（最高1MHz）和軟啟動功能。
  • 谷值電流限制（1.25A典型值）、熱關斷保護。
  • 提供WSON-10和HTSSOP-14封裝，帶散熱焊盤。

?2. 主要參數?

• ?輸入電壓范圍?：6V–75V（車規級支持-40°C至150°C環境溫度）。
• ?輸出電流?：1A連續負載（峰值2A）。
• ?反饋基準電壓?：2.5V ±2%。
• ?效率?：典型應用效率超過80%（具體取決于輸入電壓和負載）。

?3. 應用場景?

• ?工業?：電信二次側穩壓、非隔離電源。
• ?汽車電子?：車載信息娛樂系統、ECU供電。
• ?其他?：高輸入電壓的DC-DC轉換需求。

?4. 設計要點?

• ?控制架構?：基于恒定導通時間（COT）控制，開關頻率與輸入電壓成反比。
• ?關鍵外圍元件?：
  • ?電感選擇?：需滿足連續導通模式（CCM）的最小電流要求（如100μH/1A設計）。
  • ?輸出電容?：需保證FB引腳25mVp-p紋波（可通過ESR或附加電阻R3調整）。
  • ?RON電阻?：設定導通時間（如200kΩ對應約175kHz頻率）。
• ?低紋波配置?：可選饋通電容（Cff）或紋波注入電路（RA/CA）優化輸出噪聲。

?5. 保護機制?

• ?電流限制?：谷值檢測1.25A，可通過RCL電阻提升閾值。
• ?熱關斷?：結溫175°C觸發，20°C滯后恢復。
• ?VCC欠壓鎖定?：5.25V閾值，確保內部偏置穩定。

?6. 封裝與布局?

• ?推薦封裝?：HTSSOP-14（帶散熱焊盤）或WSON-10（緊湊型）。
• ?PCB設計?：
  • 減小功率回路面積（VIN-SW-L1路徑）。
  • 散熱焊盤需連接大面積地平面并增加過孔散熱。

?7. 典型應用電路?

• ?輸入濾波?：4.4μF陶瓷電容（C1）抑制瞬態噪聲。
• ?自舉電路?：0.022μF電容（C4）為Buck開關驅動供電。
• ?軟啟動?：0.022μF電容（C6）實現5ms啟動延時。

?注?：完整設計需參考數據手冊中的電氣特性表、典型曲線及布局示例。車規級型號（LM5010A-Q1）額外通過HBM/CDM ESD認證（±2kV/±750V）。
