LM5010Ax 降壓開關穩壓器是 LM5010 的增強版本，具有 輸入工作范圍擴展至最小 6V。LM5010Ax 具有 實現能夠提供超過 1A 負載電流的低成本、高效率降壓穩壓器。 這款高壓穩壓器集成了 N 溝道降壓開關，可用于 耐熱性能增強型 10 引腳 WSON 和 14 引腳 HTSSOP 封裝。恒定的導通時間調節 方案不需要環路補償，從而實現快速的負載瞬態響應并簡化 circuit implementation 的 Circuit 實現。工作頻率保持恒定，線路和負載會發生變化 到輸入電壓和導通時間之間的反比關系。谷值電流限制 檢測設置為 1.25 A。其他功能包括：VCC 欠壓鎖定、熱 關斷、柵極驅動欠壓鎖定和最大占空比限制器。
*附件：lm5010a-q1.pdf

特性

• LM5010A-Q1 符合汽車
  應用要求
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C
    環境工作溫度范圍
  • 器件溫度等級 0：-40°C 至 150°C
    環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
• 6V 至 75V 寬輸入電壓范圍
• 谷值電流限制為 1.25 A
• 高達 1MHz 的可編程開關頻率
• 集成 80V N 溝道降壓開關
• 集成高壓偏置穩壓器
• 無需環路補償
• 超快瞬態響應
• 工作頻率幾乎恒定，線路
  和負載變化
• 可調輸出電壓
• 2.5V、±2% 反饋基準
• 可編程軟啟動
• 熱關斷
• 外露導熱墊可改善散熱

參數

方框圖

1. 產品概述

LM5010A-Q1 是一款高電壓、1A 降壓（Buck）開關穩壓器，專為汽車應用設計，符合 AEC-Q100 標準。該器件集成了 80V N-溝道 Buck 開關、高壓偏置調節器和多種保護功能，適用于寬輸入電壓范圍（6V 至 75V）的應用。

2. 主要特性

• ?寬輸入電壓范圍?：6V 至 75V
• ?高電流限制?：1.25A（可編程）
• ?可編程開關頻率?：高達 1MHz
• ?無需環路補償?：采用恒定導通時間控制方案，實現快速負載瞬態響應
• ?熱關斷保護?：防止結溫過高
• ?多種保護功能?：包括 VCC 欠壓鎖定、門極驅動欠壓鎖定、最大占空比限制等
• ?汽車級認證?：LM5010A-Q1 符合 AEC-Q100 標準，適用于汽車電子應用
• ?增強型散熱?：裸露的熱墊設計，提高散熱性能

3. 功能描述

• ?控制電路?：基于比較器和單穩態 ON 定時器，通過反饋電壓與內部參考電壓的比較來控制 Buck 開關。
• ? 啟動調節器（VCC） ?：集成高壓偏置調節器，輸入電壓超過 8.9V 時，VCC 輸出穩定在 7V。
• ?軟啟動?：通過 SS 引腳實現軟啟動功能，減少啟動時的電流沖擊。
• ?電流限制?：采用谷值電流限制，防止負載電流超過設定值。
• ?熱關斷?：結溫超過 175°C 時自動關斷，保護器件免受過熱損壞。

4. 應用

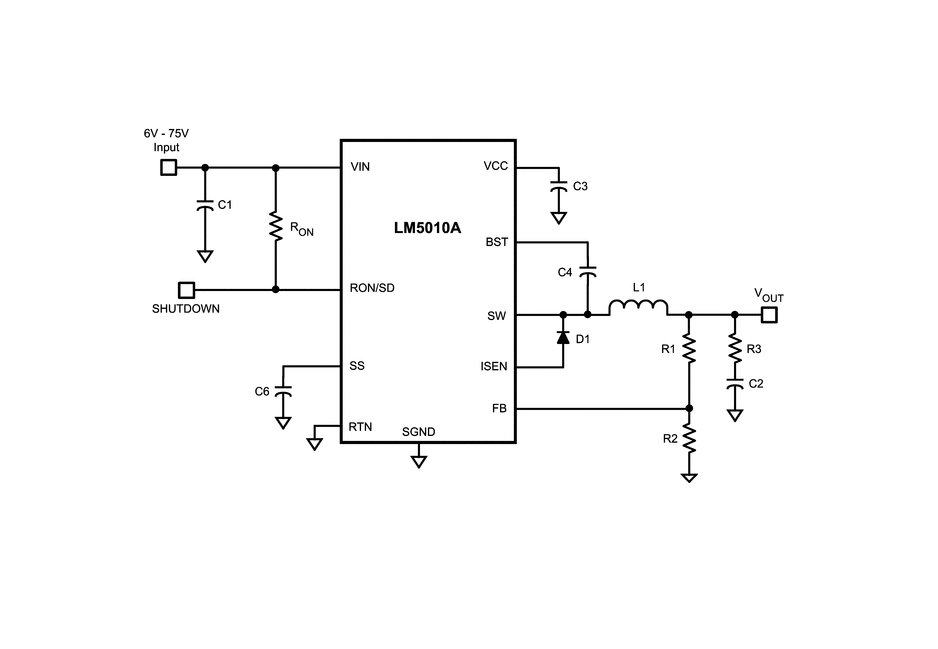

• ?典型應用?：包括非隔離電信穩壓器、次級側后穩壓器、汽車電子等。
• ?設計工具?：提供快速啟動計算器等工具，簡化設計過程。

5. 電氣特性

• 詳細列出了包括 VCC 調節器電壓、電流限制閾值、軟啟動電流、熱關斷溫度等關鍵電氣參數。
• 提供了開關特性參數，如導通電阻、開關頻率等。

6. 設計指南

• ?詳細設計步驟?：包括選擇輸出電感、輸出電容、引導電容、軟啟動電容等。
• ?電流限制調整?：提供了增加電流限制閾值的方法。
• ?低輸出紋波配置?：介紹了通過添加前饋電容或紋波注入電路來降低輸出紋波的方法。

7. 布局建議

• 強調了布局對性能的重要性，提供了布局指南和示例。
• 建議使用寬 PCB 跡線、多個過孔和地平面來提高熱散逸能力。

8. 設備與文檔支持

• ?文檔支持?：包括相關數據表、應用筆記、設計軟件工具等。
• ?社區資源?：可通過 TI 的 E2E? 在線社區獲取技術支持和討論。

9. 機械、封裝和訂購信息

提供了 LM5010A-Q1 的機械尺寸、封裝類型和訂購信息，包括 HTSSOP 和 WSON 封裝的詳細尺寸、引腳配置和訂購代碼。
