LM25011 恒定導通時間降壓開關穩壓器具有實現低成本、高效降壓偏置穩壓器所需的所有功能，能夠提供高達 2 A 的負載電流。該高壓穩壓器包括一個 N 通道降壓開關、一個啟動穩壓器、電流限制檢測和內部紋波控制。恒定導通時間調節原理無需環路補償，可實現快速負載瞬態響應，并簡化了電路實現。工作頻率隨線路和負載保持恒定。當達到電流限制時，可調谷值電流限制檢測可實現從恒壓到恒流模式的平滑過渡，而無需使用電流限制折返。PGD 輸出指示輸出電壓已增加到預期調節值的 5% 以內。其他功能包括：低輸出紋波、VIN 欠壓鎖定、可調軟啟動定時、熱關斷、柵極驅動預充電、柵極驅動欠壓鎖定和最大占空比限制。

LM25011A 的最小關斷時間比 LM25011 短，這允許在低輸入電壓下實現更高頻率的作。
*附件：lm25011.pdf

特性

• LM25011-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品（–40°C 至 +125°C 工作結溫）
• LM25011A 允許在高開關頻率下實現低壓差作
• 輸入工作電壓范圍：6 V 至 42 V
• 絕對最大輸入額定值：45 V
• 集成 2A N 溝道降壓開關
• 可調電流限制允許使用更小的電感器
• 可調輸出電壓：2.51 V
• V 時的最小紋波電壓外
• 電源良好輸出
• 開關頻率可調至 2MHz
• COT 拓撲功能：
  • 開關頻率隨負載電流和輸入電壓變化而保持幾乎恒定
  • 超快瞬態響應
  • 無需環路補償
  • 采用陶瓷輸出電容器穩定工作
  • 允許使用更小的輸出電容器和電流檢測電阻器
• 可調軟啟動時序
• 熱關斷
• 精準的 2% 反饋基準
• 封裝：10 引腳 HVSSOP

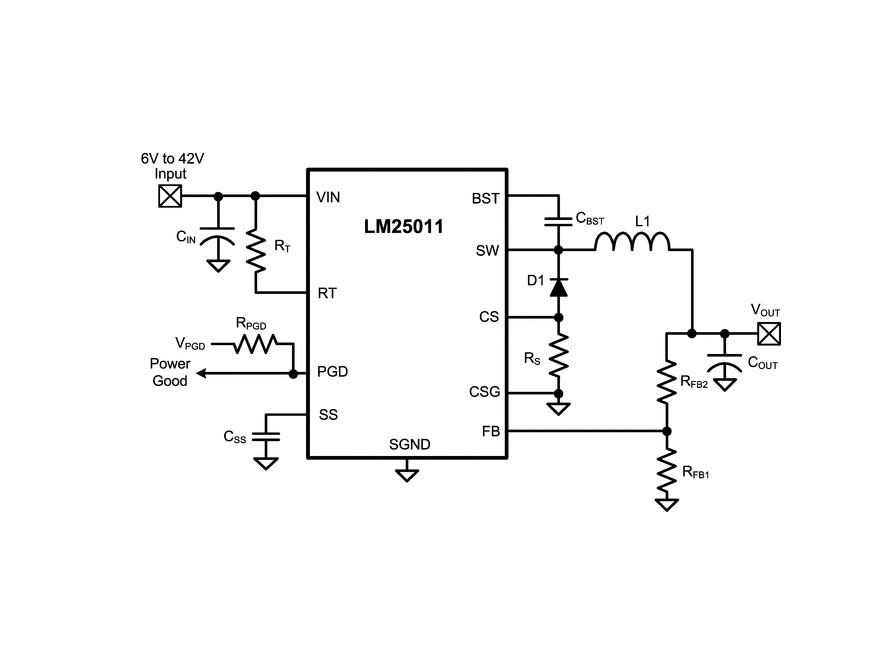

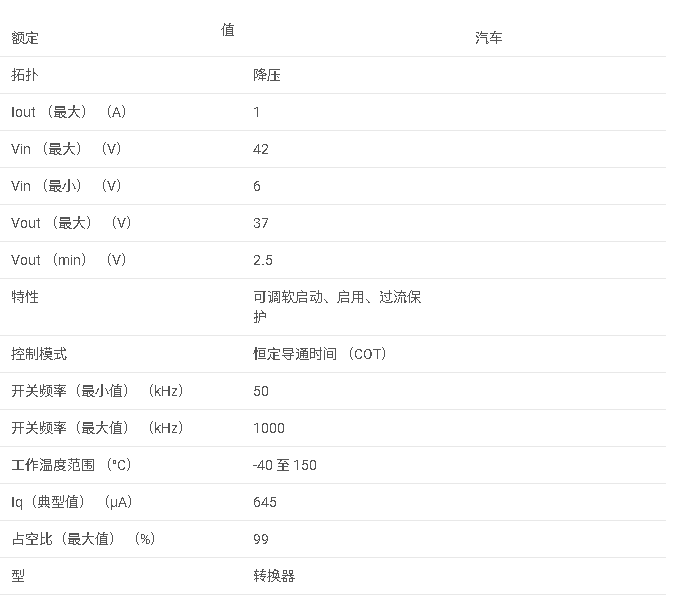

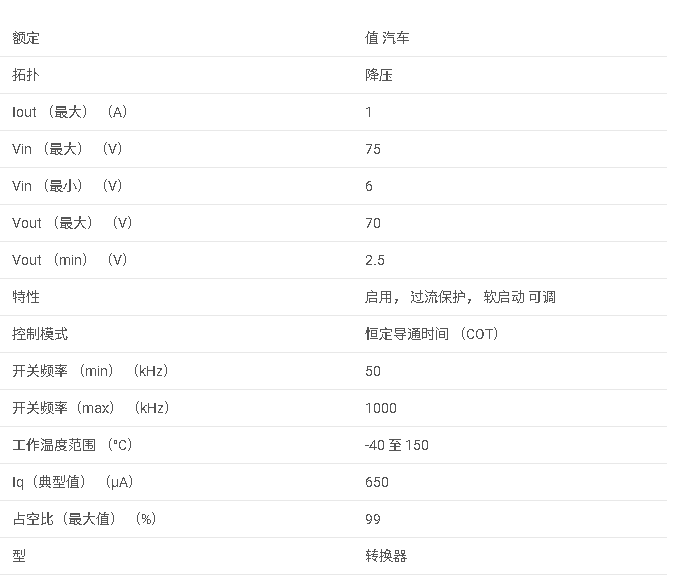

參數

方框圖

一、產品概述

LM25011是一款42V、2A的恒定導通時間（COT）降壓開關穩壓器，具有可調電流限制功能。該芯片適用于需要高效率、快速瞬態響應和簡單易用電源設計的場合，如汽車安全系統、信息娛樂系統和電信應用。

二、主要特性

• ?恒定導通時間（COT）控制?：無需環路補償，提供快速瞬態響應。
• ?寬輸入電壓范圍?：6V至42V，絕對最大輸入電壓為45V。
• ?高集成度?：內置2A N溝道Buck開關、啟動穩壓器、電流限制檢測和內部紋波控制。
• ?可調電流限制?：允許使用更小的電感。
• ?可調輸出電壓?：最低可達2.51V。
• ?低輸出紋波?：提供穩定的輸出電壓。
• ?電源良好輸出?：指示輸出電壓已達到預期調節值的95%以上。
• ?熱關斷保護?：防止芯片過熱損壞。

三、應用領域

• 汽車安全系統
• 信息娛樂系統
• 電信應用
• 前置攝像頭電源

四、電氣特性

• ?最大輸入電壓?：45V
• ?輸出電壓范圍?：可調至2.51V以上
• ?最大輸出電流?：2A
• ?開關頻率?：可調至2MHz
• ?熱關斷溫度?：155°C

五、功能描述

• ?COT控制原理?：基于比較器和單穩態定時器，輸出電壓反饋與內部參考電壓進行比較，控制Buck開關的導通時間。
• ?可調電流限制?：通過監測電流感應電阻上的電壓實現，當電壓超過閾值時，進入電流限制模式。
• ?軟啟動功能?：通過SS引腳上的外部電容實現，減少啟動時的電流沖擊。
• ?電源良好輸出?：PGD引腳輸出邏輯電平，指示輸出電壓的狀態。
• ?熱關斷保護?：當結溫超過155°C時，自動關閉芯片以保護電路。

六、封裝與尺寸

• ?封裝類型?：10引腳HVSSOP帶PowerPAD?封裝
• ?尺寸?：3.00mm x 3.00mm（體尺寸）

七、設計指南

• ?選擇RT電阻?：根據所需的開關頻率和輸入電壓，選擇合適的RT電阻值。
• ?電感選擇?：根據輸出電流和紋波要求，選擇合適的電感值。
• ?輸出電容選擇?：選擇低ESR的陶瓷電容，以確保穩定性。
• ?布局建議?：強調關鍵信號路徑和接地的布局，以最小化噪聲和干擾。
