LM5010 降壓開關穩壓器具有實現 低成本、高效的降壓偏置穩壓器，能夠提供超過 1A 的負載電流。這 高壓穩壓器包含一個 N 溝道降壓開關，并提供熱 增強型 10 引腳 WSON 和 14 引腳 HTSSOP 封裝。滯后調節方案要求 無環路補償，實現快速負載瞬態響應，并簡化電路 實現。由于 輸入電壓與導通時間之間的反比關系。谷值電流限制檢測 設置為 1.25 A。其他功能包括：VCC 欠壓鎖定、熱關斷、柵極 驅動欠壓鎖定和最大占空比限制器。
*附件：lm5010.pdf

特性

• 輸入電壓范圍：8 V 至 75 V
• 1.25 A 時的谷值電流限制
• 開關頻率可超過 1 MHz
• 集成N溝道降壓開關
• 集成啟動穩壓器
• 無需環路補償
• 超快瞬態響應
• 工作頻率隨負載和線路變化而
  保持恒定
• 啟動期間的最大占空比限制
• 可調輸出電壓
• 精密2.5V反饋基準電壓源
• 熱關斷
• 裸露的導熱墊可改善散熱

參數

方框圖

?1. 產品概述?
LM5010是德州儀器（TI）推出的高壓降壓開關穩壓器，輸入電壓范圍8V至75V，輸出電流可達1A以上。采用集成N溝道Buck開關和恒定導通時間（COT）控制架構，無需環路補償，具有超快瞬態響應和穩定的開關頻率（可超過1MHz）。主要應用于高效點負載（POL）調節、電信二次穩壓及汽車系統等場景。

?2. 關鍵特性?

• ?寬輸入電壓?：8V-75V，適應工業及汽車環境。
• ?高集成度?：內置N溝道Buck開關、啟動穩壓器和電流檢測功能。
• ?控制方案?：恒定導通時間（COT）控制，頻率與負載/輸入變化無關。
• ?保護功能?：
  • 谷值電流限制（1.25A典型值）
  • 熱關斷（175°C觸發）
  • VCC欠壓鎖定（5.8V閾值）
• ?封裝選項?：10引腳WSON和14引腳HTSSOP，均帶散熱焊盤。

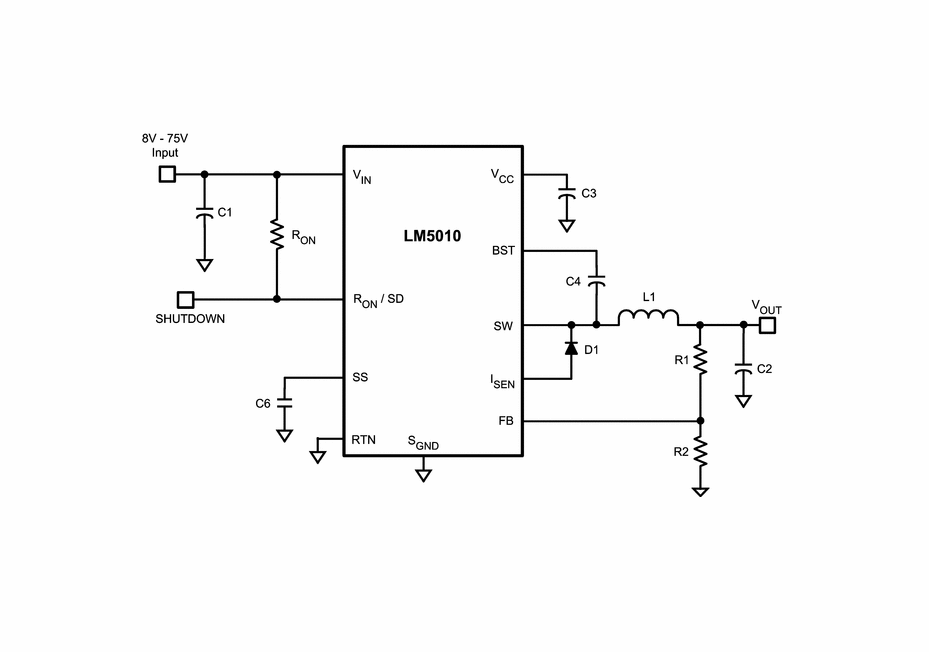

?3. 典型應用電路?

• ?基礎設計?：通過外部電阻（RON）設定導通時間，反饋分壓電阻（R1/R2）調節輸出電壓（VOUT=2.5V×(R1+R2)/R2）。
• ?關鍵元件選型?：
  • ? 電感（L1） ?：需滿足峰值電流（如100μH/1.117A）。
  • ? 輸出電容（C2） ?：需保證25mVp-p紋波（ESR≥2.8Ω）。
  • ? 二極管（D1） ?：建議超快恢復型（如100V/2A）。

?4. 設計注意事項?

• ?布局優化?：縮短功率回路（D1-L1-C2-SGND），加強散熱（利用PCB接地層）。
• ?紋波控制?：需通過ESR或注入電路（RA/CA/CB）確保FB引腳紋波≥25mV。
• ?電流限制?：若負載峰值電流>1A，需通過RCL電阻提升閾值。

?5. 性能數據?

• ?效率?：典型值>80%（VIN=48V，IOUT=300mA）。
• ?頻率穩定性?：±25%容差，推薦RON=137kΩ時618kHz。

?6. 支持資源?

• 提供WEBENCH?在線設計工具和計算表格。
• 詳細布局指南（參見SLMA002/SLMA004文檔）。
