隨著數據中心及AI服務器的算力需求迅猛增長，帶動服務器電源功率呈幾何級上升，從過去常見的1～2kW提升至以3kW、5kW乃至8kW為主的階段，未來成熟系統甚至可能達到12kW及以上。

電源功率倍增對功率器件提出了更嚴苛的要求：前端PFC模塊要求極低的導通損耗，關鍵器件封裝需盡可能減小體積，二次側同步整流等也對低壓MOSFET的性能與散熱帶來更高要求。

與此同時，隨著英偉達等廠商大力推進800?V高壓直流供電架構(HVDC)，交流電源可直接一次性轉換為約800?V的高壓直流，以構建更高效的數據中心電源鏈路，這對高壓功率器件尤其是SiC、GaN等提出了更高的性能要求。

面對這些趨勢與挑戰，東芝半導體以器件性能提升與結構創新來構建“適配性”差異化策略。

在產品線上，東芝半導體強調其全覆蓋、多規格的設計理念：擁有業內“第一梯隊”的導通電阻性能，覆蓋20~1200V甚至更高電壓范圍，并提供豐富多樣的封裝選擇以滿足不同應用場景。

本文將從“適配性”主線出發，圍繞SiC、GaN、低壓MOSFET三大類，深入分析東芝半導體在結構創新、參數優化及實際應用中的適配價值，揭示其如何通過功率器件的創新支持高效電源系統的發展。

01 溝槽型結構降低導阻、嵌入SBD抑制漂移，東芝半導體SiC MOSFET的兩大差異化創新

東芝半導體在SiC功率器件領域持續進行結構層面的創新，以提升功率器件性能與可靠性。例如最新研發的新型溝槽型SiC MOSFET結構相比傳統平面結構大幅降低了導通電阻：在相同條件下測得的導通電阻比傳統平面SiC MOSFET降低約20%。

此外，東芝半導體還提出了碳化硅超級結(SJ)肖特基二極管結構。該SJ結構SBD在高溫(175℃)下測試時，其導通電阻較常規SiC肖特基二極管降低了約35%。這些結構上的創新，有助于提升功率器件在高壓、重載條件下的導電效率和熱穩定性。

在第三代SiC MOSFET中，東芝半導體集成SiC肖特基二極管(embedded SBD)于MOSFET中。傳統SiC MOSFET中體二極管導通時會產生電子-空穴對，引發晶體缺陷的擴增大和電阻漂移;東芝通過利用MOSFET單元間間隙集成肖特基二極管，使得大電流流經內置肖特基路徑，從而避免體二極管的雙載流子而引發的退化機制。

數據表明，一般功率器件在250?A/cm2恒定應力下數小時后RDS(on)會發生明顯漂移，而采用嵌入肖特基的器件RDS(on)幾乎穩定保持在1%以內，顯著提升了功率器件在重復開關和高功率工作下的可靠性。

此外，通過優化JFET區寬度和在P型襯底注入氮等工藝，東芝半導體第三代SiC MOSFET大幅減小了雜散結電容Qgd，提升了開關速度;同時具有寬柵極驅動電壓范圍(–10?V至25?V)，高開啟電壓(約為3~5V)的特性，可實現0V完全關斷且高溫漂移小。

這意味著無需負壓驅動即可可靠關斷，驅動電路設計更加簡潔，適應了行業常見的三級驅動架構。

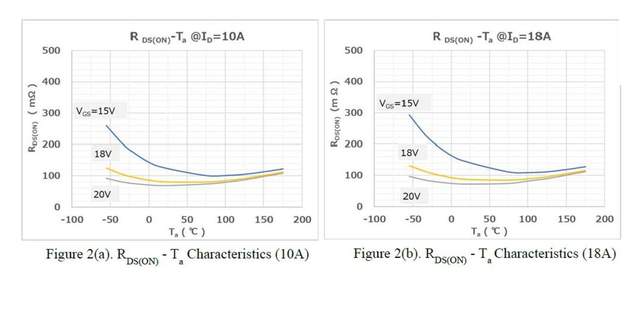

為提高功率器件在熱條件下的性能，東芝半導體還采用了負溫度系數的漂移層設計，使得SiC MOSFET隨結溫升高時導通損耗反而略有下降。

此外，針對高溫加速老化(HTRB)等可靠性測試，東芝半導體優化氧化層質量與器件缺陷率，數據結果顯示在1000小時的高加速測試中，漏電少于百萬分之一，可見其可靠性與壽命顯著優于常規硅MOSFET。

這一系列失效控制和優化措施共同保證了SiC功率器件在高溫、高壓應用中的穩定性和適用壽命。

在高功率應用方面，東芝半導體還擁有成熟的模塊化封裝技術：包括全密封壓接的壓鑄式IEGT模塊(PPI)、智能柔性SiC模塊(iXPLV)以及新型HV-MCP多芯片封裝，實現更小的體積和更高的功率密度。

由此可見，東芝半導體SiC功率器件通過持續的結構創新與封裝優化等差異化設計，在高功率電源系統中提供了更低損耗、更高可靠性和更寬應用邊界的解決方案，實現了面向AI服務器等新興應用的高度適配性。

02 LLC效率97.9%、PFC達98.6%，東芝半導體GaN面向高頻高密度電源的應用及效率表現

氮化鎵(GaN)具有高電子遷移率和高飽和電子速度，使其在高頻高效開關應用中備受關注。東芝半導體針對電源級GaN功率器件進行了量產化布局和創新設計。

東芝半導體推出的首款GaN功率器件為650?V耐壓，典型RDS(on)=35?mΩ的低損耗開關管(QFN9×9封裝)，該器件目前已有工程樣品發布，并計劃于2025年第三季度推出商用樣品。

東芝半導體GaN功率器件為常開型GaN+低壓P溝道MOS組成的級聯結構;為兼顧高開關速度與易用性，東芝GaN器件采用了“直驅型”設計：允許使用外部柵極電阻(Rg)來靈活調節器件的dv/dt斜率，從而方便抑制電磁干擾和優化開關性能。

在大功率開關電源應用中，東芝半導體GaN功率器件表現出了顯著的效率優勢。

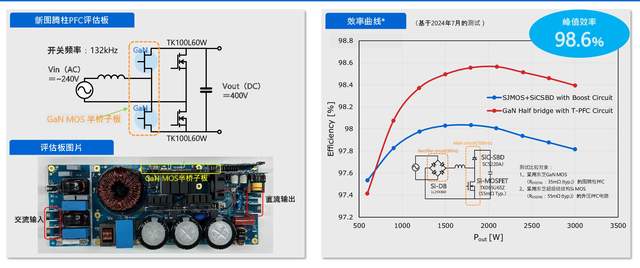

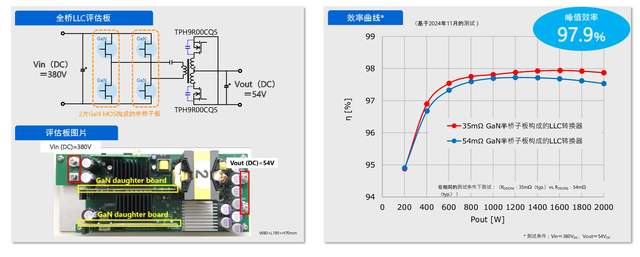

其評估結果顯示，使用東芝半導體35mΩ GaN MOSFET的2.0?kW全橋LLC諧振變換器評估板，峰值效率可達97.9%;在3.0kW圖騰柱PFC評估板中，采用東芝GaN MOSFET的系統峰值效率達到98.6%。

數據表明，即使在滿載情況下，東芝半導體GaN功率器件也能保持很高的效率，充分發揮低導通損耗和低開關損耗的特性。對于需要高效率和高功率密度的服務器電源前端與DC-DC轉換設計，采用東芝半導體GaN器件能夠?qū)崿F(xiàn)顯著的能量節約和降低散熱負擔。

東芝半導體GaN功率器件憑借高開關性能和易用性特性，在適配現代大功率電源系統中具有較強的能力。其高輸出峰值電流能力和高CMTI性能為抑制噪聲突變提供了保證;內置高電平閾值驅動，降低了在高密度板上自激誤導通的風險。

例如，東芝半導體首款650V GaN功率器件采用了門極閾值約–11V的設計，這意味著即便快速切換時產生較大dv/dt干擾，上管也不易被誤觸發。同時，外部?jī)H需少量外部元件(如柵極電阻)即可實現器件的dv/dt調控，簡化了電路設計。

由此可見，東芝半導體GaN適配于各種高效開關電源場景，如服務器AC-DC前端、LLC諧振變換器、同步整流調節器等，在保障效率的同時提供靈活的系統集成方案。

03 U-MOS降導阻、新SOP封裝提電流，東芝半導體低壓MOS解決高密度DC-DC散熱瓶頸

在低壓MOSFET領域，東芝半導體推出了新一代U-MOS系列功率器件，通過材料與結構的協同優化提升性能。

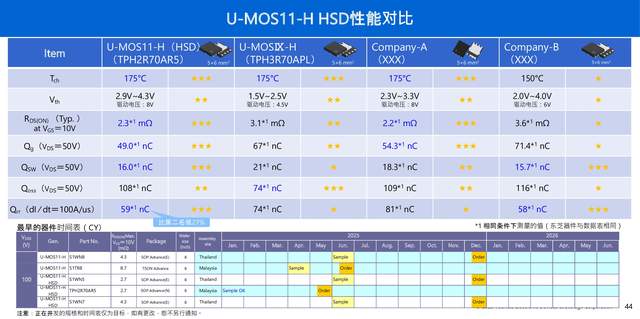

比如U-MOSⅪ系列大幅改善RDS(on)、Qg的同時還提升了反向恢復特性Qrr。最新產品線包括40V、80V、100V、150V等多種額定電壓功率器件：典型代表如U-MOSⅪ-H 100V封裝為5×6?mm2，不僅具有低RDS(on)、低Qg還具有低Qrr的特征，總體性能更優，并贏得了客戶的贊譽。

這些功率器件在導通損耗與開關損耗之間取得了更優平衡，為服務器二次側DC-DC等應用提供了高效的低壓開關解決方案。

此外，為了應對服務器電源需要高功率密度的趨勢，東芝半導體開發了多種進階封裝技術來提升LVMOS模塊的載流和散熱能力。

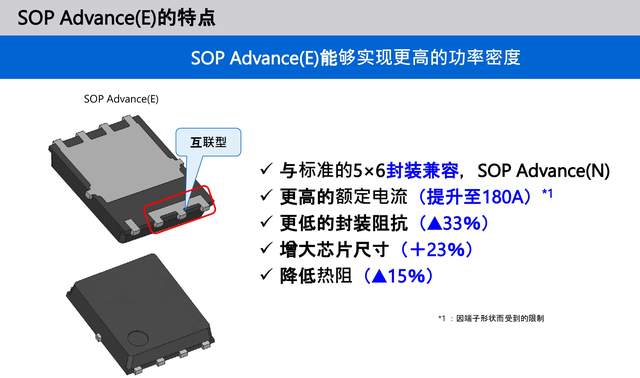

SOP Advance(E)封裝即是其中一例：它兼容傳統5×6?mm2規格，但通過內置互聯結構，實現了比標準SOP5x6封裝多23%的芯片面積和高達180?A的額定電流，并將封裝電阻降低約33%、熱阻降低約15%。

采用這種封裝的MOSFET能以較低的結溫實現更大的輸出功率，使得結構更為緊湊，實現更高的功率密度。例如，在同一封裝面積下，SOP Advance(E)能夠承載更高電流而不超溫，對機架式電源板上空間極為寶貴的布局尤為適用。

東芝半導體同時還推出了多款接近業界領先的L-TOGL(低阻抗TO-220)和雙面散熱封裝等，以滿足不同功率級熱管理需求。

04總結

面向新一代服務器和高效供電系統的需求，東芝半導體通過“結構創新、性能提升+多場景覆蓋”的策略，構建了其產品的強大適配能力。

無論是從SiC和GaN這類寬禁帶半導體的結構優化、封裝升級，還是從新一代低壓MOSFET的性能提升、封裝革新，東芝半導體都下足功夫，其豐富的產品線適配多種電源架構中的靈活應用。

例如，新型溝槽SiC MOSFET與內置SJ-SBD極大降低了高壓PFC和DC-DC轉換的導通損耗;高效GaN MOSFET和評估板驗證了極致的轉換效率;U-MOSⅪ-H系列MOSFET和SOP Advance(E)封裝幫助客戶提升功率密度。

這些功率器件的能力實現了可適應多種電源拓?fù)渑c載荷條件的目標——正是適配的具體體現。

展望未來，隨著電源架構持續演進，東芝半導體通過持續的創新和研發投入(如SiC超級結結構MOSFET和SiC IGBT的專利申請)，將進一步強化其功率器件在高效電源系統中的適配價值，為客戶提供更豐富、更可靠的功率器件選項。
