Analog Devices Inc. LTC9101-x、LTC9102和LTC9103 POE 2控制器設計用于符合IEEE 802.3at Type 2、802.3bt Type 3和4標準的以太網供電 (POE) 系統。 LTC9101-1/-2、LTC9102和LTC9103 可在端點或中跨應用中實現多達24個（71.3W）4對或48個（25.5W）2對PSE端口。幾乎包含實現符合IEEE 802.3bt標準的PSE設計所需的所有電路，每個端口需要一對外部功率MOSFET和檢測電阻器。與采用板載MOSFET的替代設計相比，這種集成可最大限度地降低功耗，并提高系統可靠性。

LTC9101-x、LTC9102和LTC9103具有先進的電源管理功能，包括每端口14位電流/功率監控、可編程電流/功率限制，以及預選端口的通用快速關斷。可提供高級電源管理主機軟件層。PD檢測采用專有的多點檢測機制，確保出色的錯誤PD識別抑制能力。支持Autoclass檢測和5事件物理分類。

Analog Devices Inc. LTC9101-1、LTC9102和LTC9103 POE 2芯片組包括一個I^2^C串行接口，工作頻率高達1MHz。這些器件是引腳或I^2^C可編程器件，可協商高達71.3W的PD供電電源。

LTC9101-1采用4.0mm x 4.0mm QFN-24封裝，LTC9102和LTC9103采用7.0mm x 11.0mm QFN-64封裝。所有三個器件的工作溫度范圍均為-40°C至+125°C。

特性

• 完全符合IEEE 3bt Type 3和4標準的PSE
• 完全符合IEEE 3at Type 2標準的PSE
• 兼容LTC4291-1/LTC4292的軟件
• 多達48個PSE端口，每個端口一個電源通道
• 多達24個PSE端口，每個端口兩個電源通道
• ECC保護的eFlash和數據RAM
• 每個通道的低功耗路徑
  • 100mΩ檢測電阻
  • MOSFET R DS(ON) ：30mΩ或更低
• 芯片組提供電氣隔離
  • 無需光耦合器和隔離式3V電源
• 可靠性極高的多點PD檢測
  • 連接檢查可區分單簽名和雙簽名PD
• 連續的每端口電源和電流監控
• 1MHz I^2^C兼容串行控制接口
• 引腳或I^2^C可編程PD電源
• 工作溫度范圍：-40°C至+125°C
• 封裝選項
  • LTC9101-1：4.0mm x 4.0mm QFN-24封裝
  • LTC9102、LTC9103：7.0mm x 11.0mm QFN-64封裝

應用

• POE PSE
  • 交換機和路由器
  • 中跨

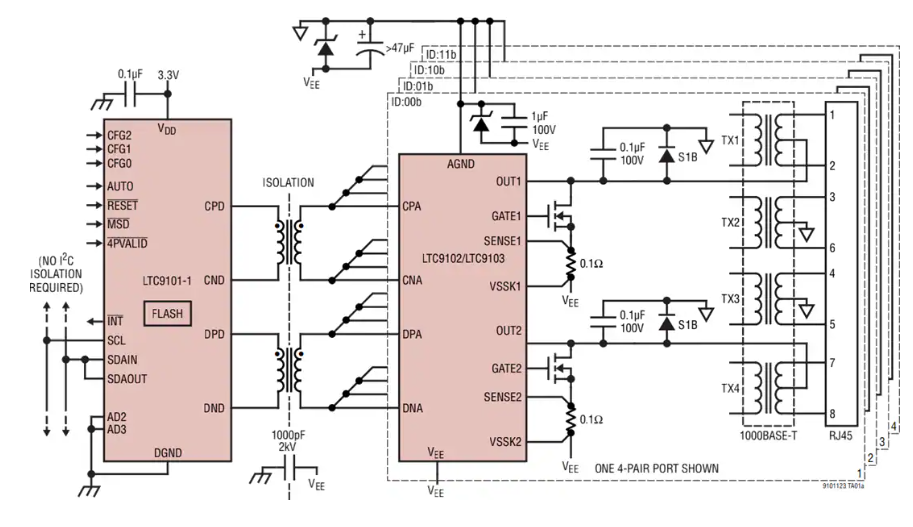

典型應用電路

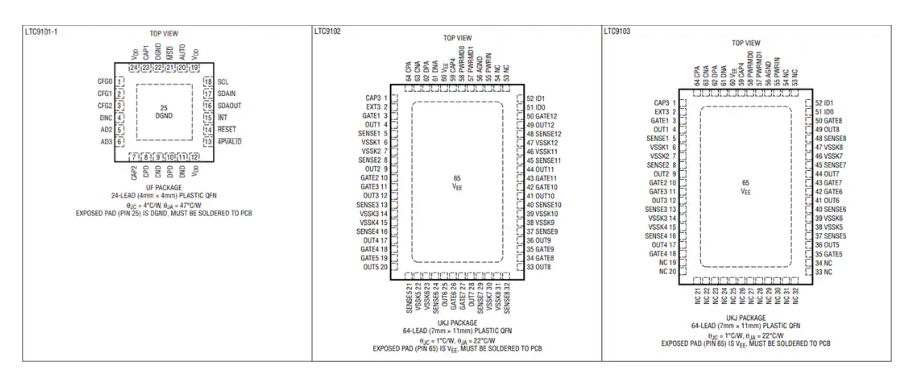

引腳分配
