      Analog Devices Inc. ADL8105-EVALZ評估板數據手冊

      科技觀察員 ? 2025-06-20 10:11 ? 次閱讀

      Analog Devices Inc. ADL8105-EVALZ評估板是一款4層印刷電路板 (PCB)，由10mil厚Rogers 4350B和Isola 370HR銅包覆制成，標稱厚度為62mils。ADL8105-EVALZ具有RFIN和RFOUT端口，裝配了2.9mm母頭同軸連接器，相應射頻跡線具有50Ω特性阻抗。ADL8105-EVALZ提供適合在ADL8105的-40°C至+85°C完整工作溫度范圍內使用的元件。

      數據手冊：*附件：Analog Devices Inc. ADL8105-EVALZ評估板數據手冊.pdf

      ADI ADL8105-EVALZ評估板通過J1和J2連接器之間的直通校準路徑校準跟蹤損耗。J1和J2需要裝配射頻連接器，以通過校準路徑使用它們。SMT測試點連接器（GND和VDD）支持訪問ADL8105-EVALZ接地路徑和VDD引腳。

      ADL8105-EVALZ電源去耦電容器顯示用于表征和鑒定器件的配置。

      特性

      • 4層、Rogers 4350B和Isola 370HR評估板
      • 末端裝接型2.9mm射頻連接器
      • 直通校準路徑（未裝配）

      必要設備

      • 射頻信號發生器
      • 射頻頻譜分析儀
      • 射頻網絡分析儀
      • 5V、300mA電源

      布局

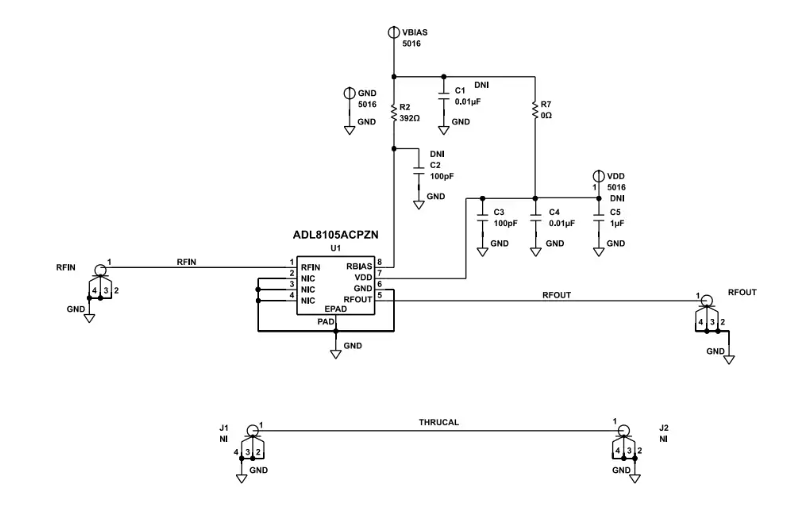

      示意圖

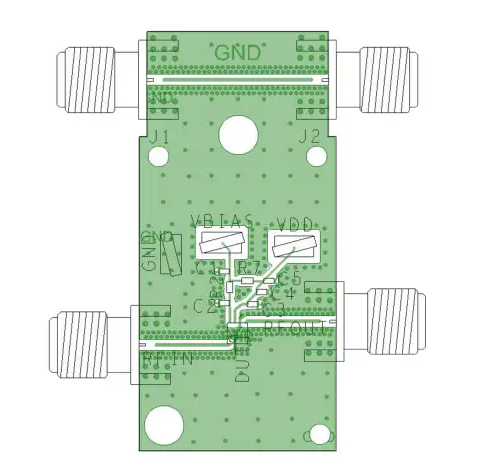

      組裝圖
