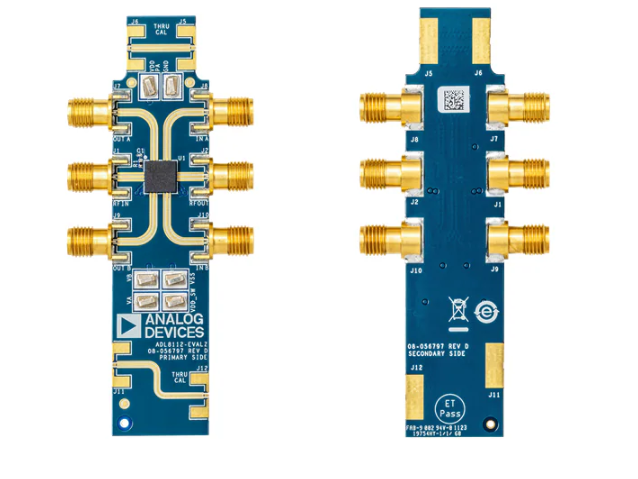

Analog Devices ADL8112-EVALZ評估板提供的元件非常適合用于在ADL8112的-40°C至+85°C整個工作溫度范圍內使用。ADL8112 10MHz至26.5GHz放大器是帶旁路開關的低噪聲放大器（LNA）。4-layer印刷電路板（PCB）由10mil厚Rogers 4350B和伊索拉370HR銅包覆制成，標稱厚度為62mils。此外，ADL8112-EVALZ上的RFIN 和RFOUT端口裝配了2.92mm母頭同軸連接器，附加射頻跡線具有50Ω特性阻抗。

數據手冊；*附件：Analog Devices Inc. ADL8112-EVALZ 評估板數據手冊.pdf

通過表面貼裝技術 (sMT) 測試點連接器、VDD _ PA、GND、VDD _ SW、VSS _ SW、VA和VB訪問ADI ADL8112-EVALZ電源和數字控制引腳。

ADL8112-EVALZ上的射頻跡線是50Ω、接地、共面波導。封裝接地引線和裸露焊盤直接連接到接地層。多個通孔連接頂部和底部接地層，側重于接地焊盤下面的區域，為ADL8112-EVALZ提供足夠的電氣和熱傳導。

特性

• 4層、Rogers 4350B和Isola 370HR評估板
• 末端裝接型2.92mm射頻連接器
• 直通校準路徑（未裝配）

必要設備

• 射頻信號發生器
• 射頻頻譜分析儀
• 射頻網絡分析儀
• 8.5V，300mA電源
• +3.3V和-3.3V、100mA電源

原理圖

PCB布局

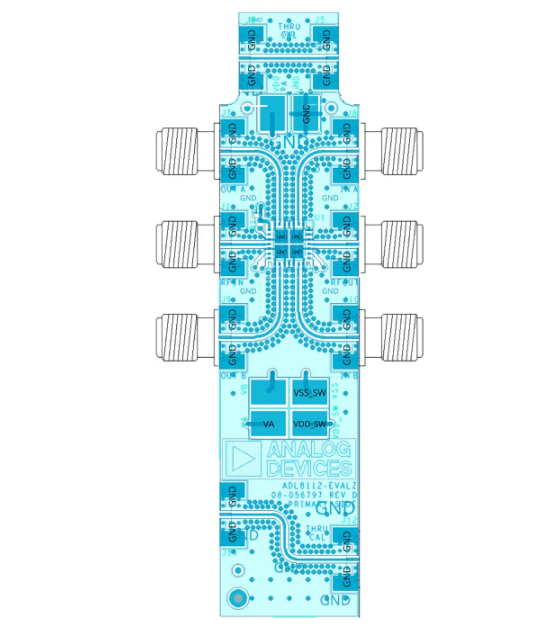

組裝圖紙（未安裝J5、J6、J11和J12)
