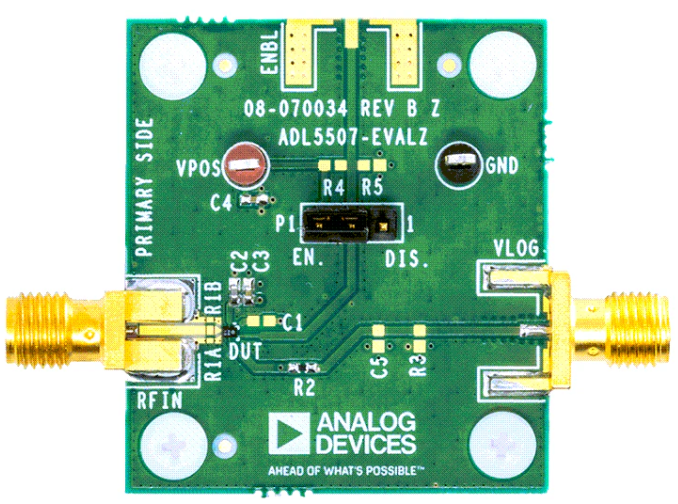

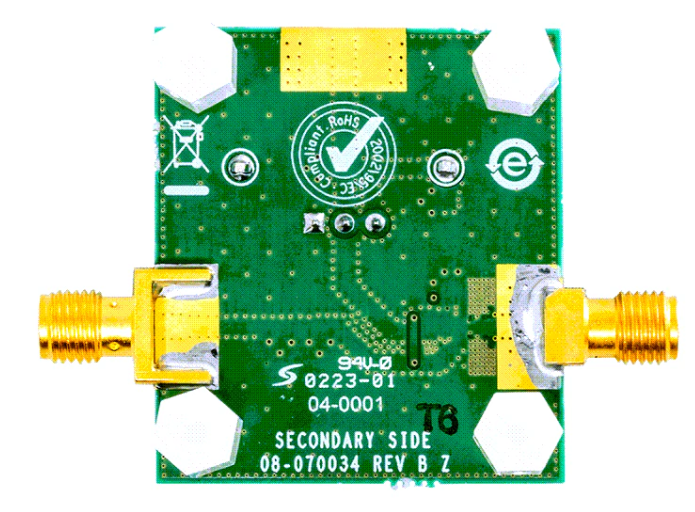

      Analog Devices Inc. ADL5507-EVALZ 評估套件數據手冊

      科技觀察員 ? 2025-06-06 14:51 ? 次閱讀

      Analog Devices ADL5507-EVALZ評估套件設計用于評估ADL5507對數射頻功率檢測器。ADL5507的范圍為10MHz至12GHz，全面輸入功率動態范圍為55dB。ADI ADL5507-EVALZ可輕松連接DC電源、射頻輸入信號和對數輸出電壓。

      數據手冊：*附件：Analog Devices Inc. ADL5507-EVALZ 評估套件數據手冊.pdf

      特性

      • 用于 ADL5507 的全功能評估板
      • 射頻功率檢測范圍：-56dBm至-1dBm（3.6GHz射頻輸入時誤差為±1dB）
      • 正/負斜率輸出響應由跳線控制
      • 2.7 V 至 3.45 V 操作

      必要設備

      • 3.3V直流電源 (Keysight E3631A)
      • 射頻信號發生器 (Keysight E8257D)
      • DC電壓表 (Keysight 34401 A)
      • 低損耗射頻同軸電纜
      • 射頻連接器適配器
      • 射頻功率衰減器（6dB衰減或更高）
      • DC連接電纜

      基本測試設置


      布局



      相關文章

      Analog Devices Inc. ADL5507對數射頻功率檢測器數據手冊
