Analog Devices Inc. MAX18000 nanoPower升壓轉換器具有0.5V至5.5V輸入電壓范圍、 3.6A開關電流限制和512nA超低靜態電流。該IC在低負載下工作在nanoPower模式，在較高負載電流下會轉換到跳躍和CCM工作模式，從而確保在較寬電流范圍內的高效率。借助單個RSEL電阻，輸出電壓可在2.5V至5.5V范圍內變化。真Shutdown?模式在EN引腳被拉低時，斷開VIN 和VOUT 。ADI MAX18000還具有短路保護電路，當VOUT < 0.5V時，將電流限制在700mA，并在故障消除時自動重新啟動部件。當結溫超過+165°C時（典型值），熱關斷保護會禁用該器件。這款功能齊全的1.07mm x 1.57mm、6焊球晶圓級封裝 (WLP) 非常適合用于需要長待機時間的電池供電應用。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX18000 nanoPower升壓轉換器數據手冊.pdf

特性

• 0.5V至5.5V輸入電壓 (VOUT > VIN + 0.2V)
• 最低啟動電壓：1.8V
• 輸出電壓：2.5V至5.5V（步進為100mV）
• 3.6A逐周期電感器限流值
• 進輸出靜態電流：512nA
• 真Shutdown模式
  • 7nA關斷電流
  • 輸出從輸入斷開，沒有正向或反向電流
• 輸出短路保護
• 熱關斷保護
• 峰值效率95%；大于20μA的負載，效率為90%或更高
• 封裝：1.07mm x 1.57mm、0.5mm間距6焊球WLP
• 工作溫度范圍：-40°C至+125°C

應用

• 可穿戴應用
• 物聯網應用
• 電池供電應用
• 便攜式設備
• 計量應用

簡化應用圖

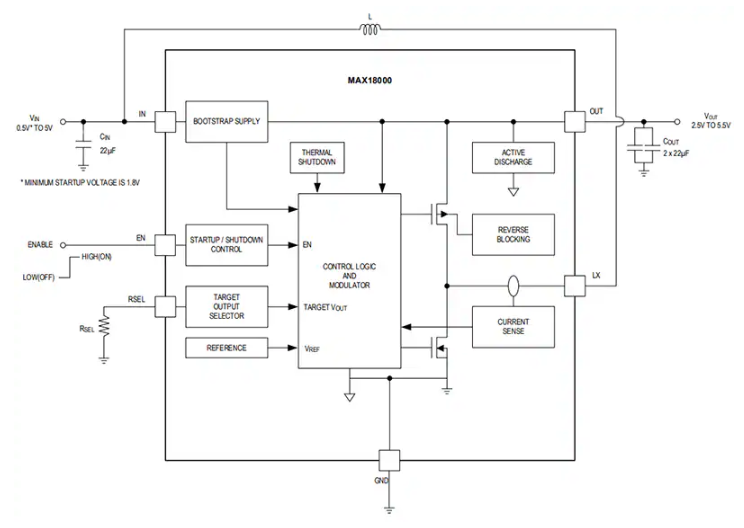

簡化框圖
