Analog Devices Inc. MAX77859降壓-升壓轉換器是一款高效率、高性能降壓-升壓轉換器，適用于需要寬輸入電壓范圍（2.5V至22V）的系統。該IC在降壓模式下可提供高達6A輸出電流，在升壓模式下可提供高達4A輸出電流（VIN = 3.7V，VOUT = 5V）。該IC允許系統通過I^2^C串行接口動態更改輸出電壓。MAX77859A具有I2C可調輸出電流限制，分辨率為50mA/步進（10mΩ檢測電阻），可滿足USB-C? PPS要求。MAX77859B是非PPS版本，優化用于實現低靜態電流。配備MAX77859的系統可提供具有較高輸出電壓的快速充電外設，最大限度地降低電纜/連接器的功耗，并縮短充電時間。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX77859降壓-升壓轉換器.pdf

Analog Devices Inc. MAX77859可在跳躍模式或強制 PWM (FPWM) 模式下工作，具體取決于工作條件，以優化效率。使用內部反饋電阻器時，默認輸出電壓為5V。使用外部反饋電阻器時，該IC可配置為3V至20V之間的任何默認輸出電壓。通過I^2^C串行接口對內部基準電壓行編程，在使用內部反饋電阻器時，輸出電壓動態可調 (DVS) 范圍為3.2V至16V，步長為20mV，在使用外部反饋電阻器時，輸出電壓可調為范圍3V至20V，步長取決于外部反饋電阻器比。

特性

• 寬輸入電壓范圍：2.5 V至22 V
• 可編程輸出電壓
  • 3.2V至16V，帶內部反饋電阻器
  • 3.0V至20V，帶外部反饋電阻器
• USB Type-C? 供電 (PD)/可編程電源 (PPS)
  • 輸出電壓步長：20mV
  • 輸出電流限制步長：50mA
• 最大輸出電流
  • 降壓模式：高達6A
  • 升壓模式：高達4A（VIN = 3.7V，VOUT = 5V）
• 典型開關電流：7.8A
• 自動跳躍模式和強制PWM模式
• RSEL 配置
  • I^2^C接口目標地址
  • 開關電流限制閾值
  • 內部/外部反饋電阻
• I^2^C編程
  • 輸出電壓 (DVS)
  • 輸出電壓變化轉換率
  • 輸出電流限制閾值
  • 開關限流閾值
  • 開關頻率
  • 強制PWM模式運行 (FPWM)
  • 環路補償
  • 電源正常 (POK) 和故障狀態/中斷
• 有源輸出放電
• 開漏狀態/中斷引腳
• 采用3.01mm x 2.78mm 42晶圓級封裝 (WLP) 或4.0mm x 4.0mm 19 FC2QFN封裝

應用

• USB PD 3.0 (PPS) 動態可重新配置處理器 (DRP) 應用
• 空間受限型應用

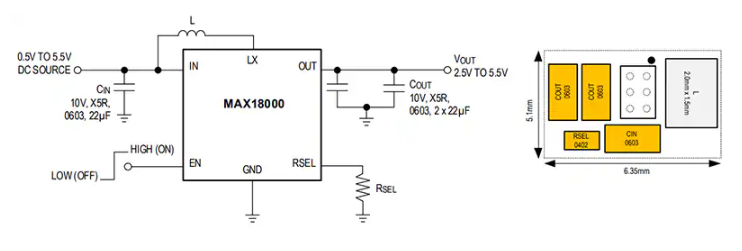

功能圖
