Analog Devices Inc. MAX42405/MAX42406同步降壓轉換器是微型36V、5A/6A同步降壓轉換器，集成有高側和低側開關。該IC提供高達6A電流，具有4.5V至36V寬輸入電壓范圍。通過觀察PGOOD信號可以監控電壓質量。該IC可通過在非常高的占空比下運行實現低壓差工作，因此非常適合用于工業應用。MAX42405/MAX42406轉換器采用小型3.5mm x 3.75mm、17引腳倒裝芯片四方扁平無引線 (FC2QFN) 封裝，僅需極少外部元件。

數據手冊：*附件：Analog Devices Inc. MAX42405，MAX42406同步降壓轉換器數據手冊.pdf

Analog Devices MAX42405/MAX42406提供0.8V至10V可編程電壓范圍。內部固定頻率范圍為400kHz和1.5MHz，可減少輸出紋波。該IC在輕負載時自動進入跳躍模式，空載時具有10μA的超低靜態電流。該系列產品提供引腳對引腳兼容的產品組合，單相配置為5A至10A，雙相配置為20A。這些器件還針對雙相操作進行了優化，具有非常高的均流精度。

特性

• 多功能、小尺寸
  • 工作VIN范圍：4.5V至 36V
  • 跳躍模式下的靜態電流：20μA
  • 同步直流-直流轉換器，集成了場效應晶體管 (FET)
  • 固定頻率選項：400kHz和1.5MHz
  • 內部軟啟動
    • 2.5 ms (400 kHz)
    • 3.5 ms (1.5 MHz)
  • 可編程0.8V至10V輸出
  • 3.5mm x 3.75mm、17引腳FC2QFN封裝
  • 對稱封裝提供出色的電磁干擾 (EMI) 性能
• 雙相能力
  • 可用于大功率設計的雙相配置
  • 通過共享VEA引腳實現動態電流共享
  • 雙相低IQ 運行能力
• 提供PGOOD指示，實現精確的輸出電壓監控
• 強制脈寬調制 (PWM) 和跳躍模式運行
• 低壓差工作
• 過熱和短路保護
• 工作溫度范圍：-40 °C至+125 °C

應用

• 工業自動化
• 負載點
• 分布式直流電源系統

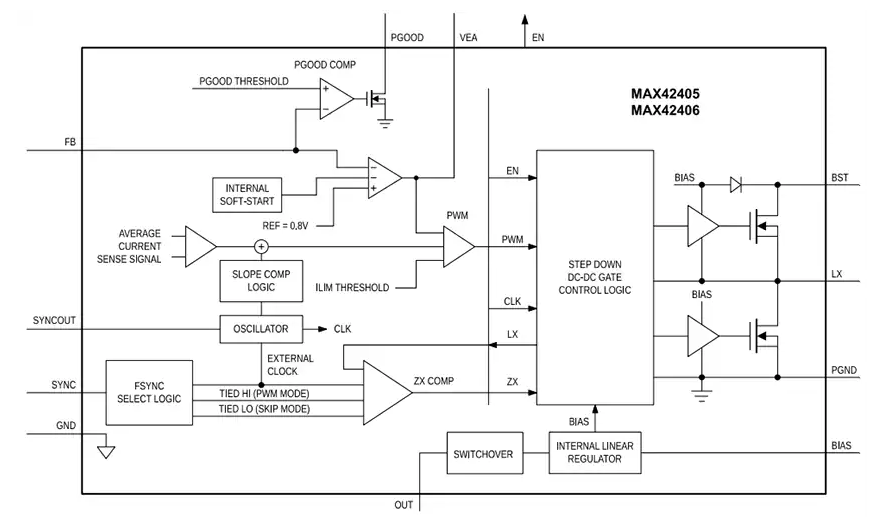

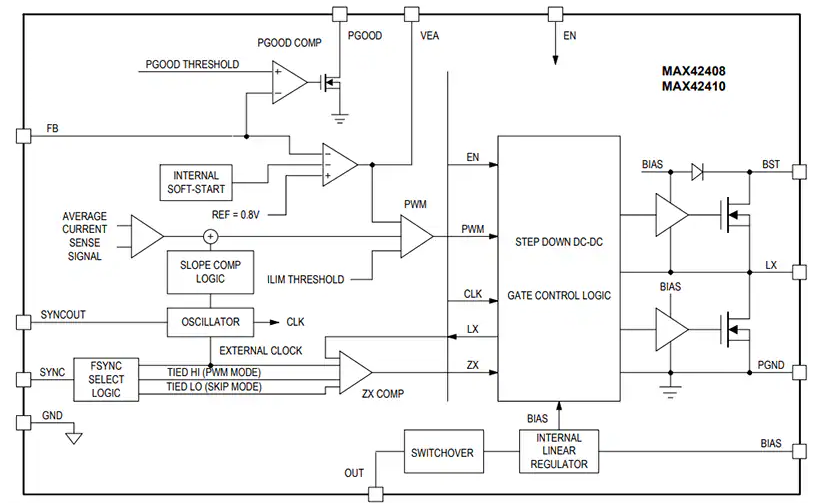

簡化框圖
