Analog Devices Inc. MAX77837開關電流降壓-升壓 轉換器是一款專為可穿戴設備和物聯網 (IoT) 應用中使用的單節電池化學特性進行優化的nanoPower IC。MAX77837的工作輸入電壓范圍為1.8V至5.5V，輸出電壓（1.8V至5.2V）通過連接到兩個硬件控制引腳的電阻器設置。連續導通模式 (CCM)、跳躍模式和低功耗模式確保在寬負載電流范圍內實現高效率。該降壓-升壓轉換器具有430nA（典型值）的超低靜態電流和10nA（典型值）的關斷電流，因此非常適合用于需要較長待機時間的電池供電應用。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX77837開關電流降壓-升壓轉換器數據手冊.pdf

MAX77837采用1.84mm x 1.03mm、8焊球晶圓級封裝 (WLP)，焊球間距為0.4mm或 2.5mm x 2.0mm，采用8引腳倒裝芯片QFN封裝 (FC2QFN) ，具有兩個獨特的硬件控制引腳SEL1和SEL2。SEL1 (R SEL1 ) 上連接的電阻器在1.8V至5.2V之間選擇兩個輸出電壓OUT1和OUT2的預定義組合。SEL2 (R SEL2 ) 上連接的電阻器支持1050mA和400mA兩種不同的開關限流配置，以優化外部元件尺寸、啟用或禁用動態電壓調節 (DVS) 功能，并在硬短路事件期間選擇斷續或閉鎖模式。RSEL2還將啟動電壓配置為OUT1或OUT2，動態電壓調節 (DVS) 功能可以根據需要將輸出電壓從較低VOUT轉換為更高V OUT ，而無需斷電。

特性

• 輸入電壓范圍：1.8V至5.5V
• 輸出電壓組合：1.8V到5.2V
• 95%峰值效率 (5.5VIN 、3.8V OUT )
• 靜態電流：430nA（典型值）
• 10nA關斷電流
• RSEL配置
  • OUT1和OUT2
  • 1.05A或0.4A開關限流值
  • DVS功能開啟或關閉
  • 斷續或閂鎖模式
• 保護
  • 輸入欠壓閉鎖 (UVLO)
  • 過流保護 (OCP)
  • 熱關斷
• 封裝選項
  • 1.84mm x 1.03mm，8焊球WLP
  • 2.5mm x 2.0mm，8引腳FC2QFN

應用

• LPWAN SoC配套電源解決方案
• 物聯網和可穿戴設備
• 資產跟蹤器
• 智能電表

簡化應用電路

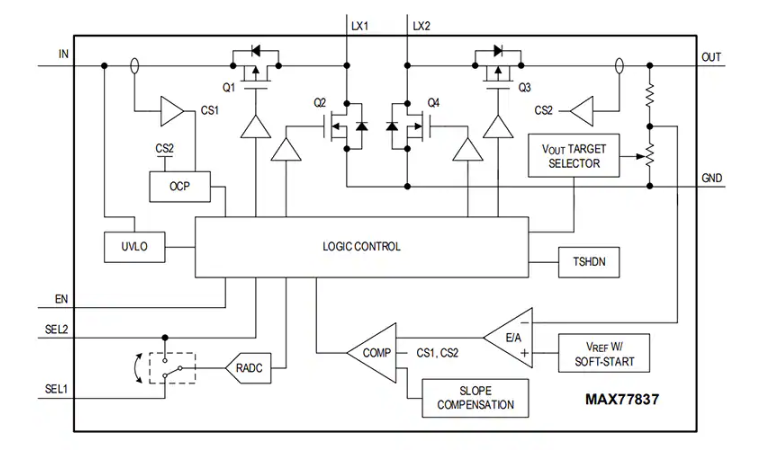

功能框圖
