LM61460-Q1 是一款專注于汽車的高性能 DC-DC 同步降壓轉換器。借助集成的高壓側和低壓側 MOSFET，可在 3.0 V 至 36 V 的寬輸入范圍內提供高達 6 A 的輸出電流;可承受 42 V 電壓，簡化輸入浪涌保護設計。LM61460-Q1 實現了從 dropout 的軟恢復，消除了輸出的過沖。
*附件：lm61460-q1.pdf

LM61460-Q1 專為實現最低 EMI 而設計。該器件集成了偽隨機擴頻、可調 SW 節點上升時間、具有低開關節點振鈴的低 EMI VQFN-HR 封裝，以及優化的引腳排列，易于使用。開關頻率可以在 200 kHz 和 2.2 MHz 之間設置或同步，以避免噪聲敏感頻段。此外，可以選擇頻率以提高低工作頻率下的效率，或在高工作頻率下選擇更小的解決方案尺寸。

自動模式可在輕負載下運行時實現頻率折返，允許僅 7 μA（典型值）的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換，以及極低的 MOSFET 導通電阻和外部偏置輸入，確保了整個負載范圍內的出色效率。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +150°C，TJ
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對超低 EMI 要求進行了優化
  • Hotrod? 封裝和并行輸入路徑最大限度地減少了開關節點振鈴
  • 擴頻降低峰值排放
  • 可調 SW 節點上升時間
• 專為汽車應用而設計
  • 支持 42V 汽車負載突降
  • ±1% 總輸出調節精度
  • V外可在 1 V 至 95% V 范圍內調節在
  • 0.4V 壓差，4A 負載（典型值）
• 所有負載下的高效功率轉換
  • 13.5V 時空載電流為 7μA 在 、3.3 伏外
  • 1mA、13.5V 時 PFM 效率為 83% 在 、5 V外
  • 用于提高效率的外部偏置選項
• 適用于可擴展的電源
  • 引腳兼容：
    • LM61440-Q1（36 V，4 A，可調 f 西 南部 )
    • LM62440-Q1（36 V，4 A，固定 f 西 南部 )
    • LMQ61460-Q1（36 V，6 A，內部電容）

參數

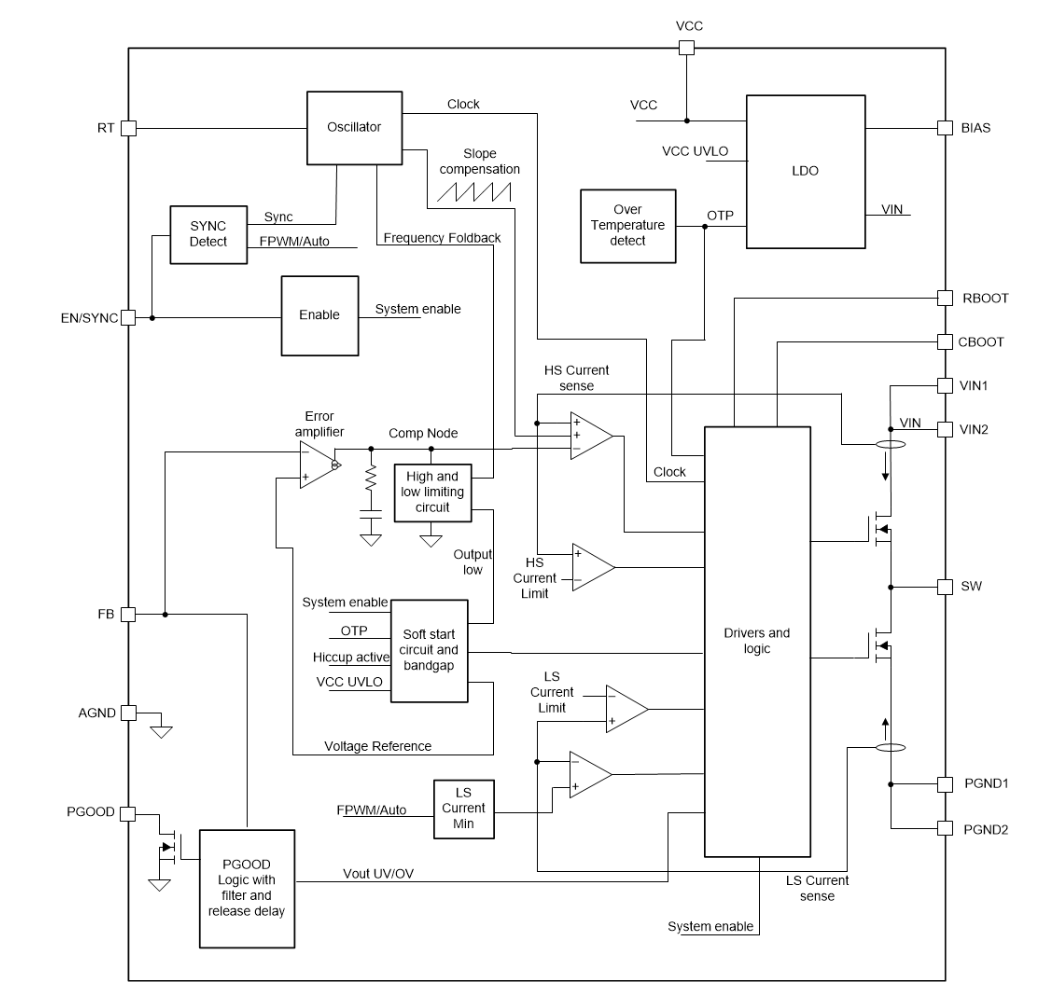

方框圖

1. 產品概述

• ?類型?：汽車級3V至36V，6A，低EMI同步降壓轉換器
• ?特點?：AEC-Q100認證，適用于汽車應用，優化超低EMI，寬輸入電壓范圍，高轉換效率
• ?應用?：汽車信息娛樂和集群系統、ADAS和車身電子

2. 主要特性

• ?輸入電壓范圍?：3V至36V，耐受42V輸入浪涌
• ?輸出電壓可調?：1V至95%的VIN
• ?輸出電流?：高達6A
• ?轉換效率?：PFM模式下1mA負載時效率達83%
• ?低EMI設計?：采用偽隨機擴頻、可調SW節點上升時間等技術
• ?熱關斷和過流保護?：提供全面的保護功能
• ?封裝?：VQFN-HR 14引腳濕側翼封裝

3. 引腳配置與功能

• ?關鍵引腳?：VIN1/VIN2（輸入電壓）、SW（開關節點）、FB（反饋輸入）、EN/SYNC（使能/同步輸入）、PGND1/PGND2（功率地）、AGND（模擬地）、VCC（內部LDO輸出）、BIAS（內部LDO輸入）等
• ?功能描述?：詳細說明了每個引腳的輸入輸出類型及其功能，包括使能控制、同步輸入、反饋電壓設置等

4. 電氣特性

• ?絕對最大額定值?：規定了各引腳對地的最大電壓和最大結溫等
• ?推薦工作條件?：明確了輸入電壓、輸出電壓、環境溫度等工作條件
• ?熱信息?：提供了熱阻等熱性能參數
• ?電氣特性?：包括靜態電流、輸入電壓欠壓鎖定（UVLO）、輸出電壓精度、效率等詳細參數

5. 功能描述

• ?工作模式?：支持PWM和PFM自動切換，輕載時進入PFM模式提高效率
• ?軟啟動和恢復?：具有軟啟動功能，防止啟動時的過沖和大電流沖擊
• ?過流和短路保護?：采用周期限流和打嗝模式保護，防止過流和短路損壞
• ?熱關斷?：結溫過高時自動關斷，防止熱損壞

6. 應用與實現

• ?典型應用?：提供了詳細的典型應用電路圖和組件選擇指南
• ?設計步驟?：包括選擇開關頻率、電感、輸出電容等關鍵組件的步驟
• ?布局指南?：強調了PCB布局對性能和EMI的影響，提供了布局建議

7. 電源推薦

• ?輸入電源?：要求輸入電源特性與數據手冊中的絕對最大額定值和推薦工作條件相符
• ?輸入電容?：推薦使用高質量陶瓷電容進行旁路，以減小輸入電壓紋波和噪聲

8. 文檔與支持

• ?相關文檔?：提供了應用報告、用戶指南等相關文檔的鏈接
• ?支持資源?：提到了TI E2E?支持論壇，供工程師獲取設計幫助和解答疑問

9. 封裝與訂購信息

• ?封裝類型?：VQFN-HR 14引腳濕側翼封裝
• ?封裝尺寸?：4.00mm x 3.50mm
• ?可訂購部件號?：列出了不同封裝和溫度等級的可訂購部件號

LM61460-Q1是一款專為汽車應用設計的高性能同步降壓轉換器，具有寬輸入電壓范圍、高輸出電流、低EMI和高轉換效率等特點。其全面的保護功能和靈活的引腳配置使其適用于各種汽車電源系統。
