LMQ62440-Q1 是一款高性能 DC-DC 同步降壓轉換器，集成了旁路電容器。借助集成的高壓側和低壓側 MOSFET，可在 3.0 V 至 36 V 的寬輸入范圍內提供高達 4 A 的輸出電流;42V 容差支持 400ms 的負載突降。該器件實現了從 dropout 的軟恢復，消除了輸出上的過沖。

該器件專為實現最低 EMI 而設計。該器件集成了偽隨機擴頻、集成旁路電容器、可調 SW 節點上升時間、具有低開關節點振鈴的低 EMI VQFN-HR 封裝，以及易于使用的優化引腳排列。開關頻率可在 200 kHz 和 2.2 MHz 之間同步，以避免噪聲敏感頻段。此外，可以選擇頻率以提高低工作頻率下的效率，或在高工作頻率下選擇更小的解決方案尺寸。
*附件：lmq62440-q1.pdf

自動模式可在輕負載下運行時實現頻率折返，允許僅 7 μA（典型值）的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換，以及極低的 MOSFET 導通電阻和外部偏置輸入，確保了整個負載范圍內的出色效率。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +150°C，TJ
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 內部旁路電容器可降低 EMI
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放
  • 可調開關節點上升時間
• 專為堅固耐用的汽車應用而設計
  • 支持 42V 負載突降
  • 0.4V 壓差，4A 負載（典型值）
• 所有負載下的高效功率轉換
  • 13.5V 時空載電流為 7μA 在 、3.3 伏外
  • 1mA、13.5V 時 PFM 效率為 90% 在 、5 V外
  • 低 MOSFET 導通電阻
    • R DS_ON_HS = 41 mΩ（典型值）
    • R DS_ON_LS = 21 mΩ（典型值）
• 用于提高效率的外部偏置選項
• 引腳兼容：
  • LM62440-Q1 （36 V，4 A）

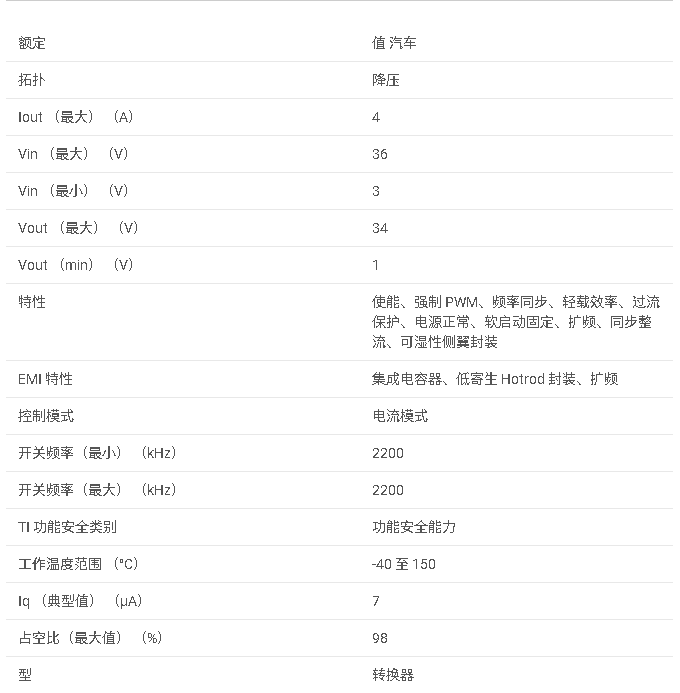

參數

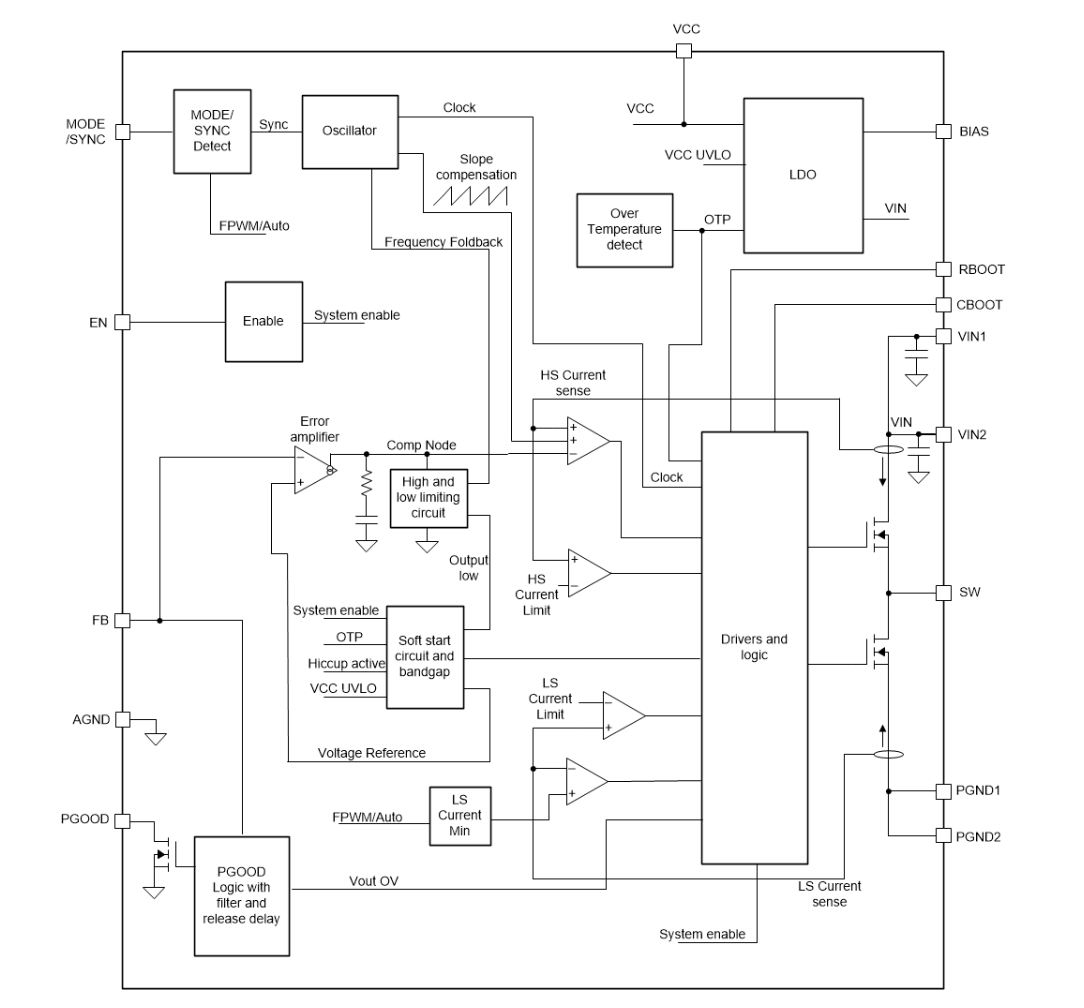

方框圖

1. 概述

LMQ62440-Q1是一款專為汽車應用設計的低EMI同步降壓轉換器，輸入電壓范圍為3V至36V，最大輸出電流為4A。該設備通過集成旁路電容器和優化設計，實現了超低EMI性能，滿足CISPR25 class 5標準，適用于汽車信息娛樂系統、ADAS和車身電子等應用。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級為-40°C至+150°C。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?低EMI設計?：集成旁路電容器，采用Hotrod?封裝，減少開關節點振鈴，支持偽隨機擴頻。
• ?高效率?：在輕載和重載條件下均能保持高效率，PFM模式下1mA負載時效率可達90%。
• ?寬輸入范圍?：支持3V至36V的寬輸入電壓范圍，具有42V負載拋載能力。
• ?高集成度?：集成高邊和低邊MOSFET，減少外部組件數量。
• ?外部偏置選項?：提高轉換效率。
• ?熱關斷保護?：防止設備在過熱條件下損壞。

3. 應用

• 汽車信息娛樂系統：頭單元、媒體中心、USB充電、顯示屏。
• 汽車ADAS和車身電子。

4. 功能描述

• ?軟啟動與恢復?：具有軟啟動功能，防止啟動時的過沖電流，并支持從掉電狀態恢復。
• ?擴頻功能?：減少峰值發射，降低EMI。
• ?自動模式?：在輕載條件下自動切換到PFM模式，提高效率。
• ?同步功能?：開關頻率可同步至外部時鐘信號。
• ?PGOOD輸出?：提供開漏電源良好輸出，用于指示輸出電壓狀態。
• ?熱關斷與過流保護?：防止設備在異常條件下損壞。

5. 電氣特性

• ?輸入電壓范圍?：3V至36V。
• ?輸出電壓范圍?：可調，典型應用為5V。
• ?最大輸出電流?：4A。
• ?開關頻率范圍?：200kHz至2.2MHz。
• ?效率?：在多種條件下效率高達90%以上。

6. 封裝與尺寸

• 采用14引腳VQFN-HR封裝，尺寸為4mm x 3.5mm。

7. 典型應用電路

• 提供了典型應用電路圖，包括輸入電容、輸出電感、輸出電容、旁路電容等的設計指南。

8. 布局指南

• 提供了PCB布局建議，以確保最佳電氣性能和熱性能，降低EMI。

9. 文檔與支持

• 提供了詳細的數據手冊、應用筆記、設計工具和TI E2E?支持論壇鏈接。
