LM62440-Q1 是一款專注于汽車的高性能 DC-DC 同步降壓轉換器。借助集成的高壓側和低壓側 MOSFET，可在 3.0 V 至 36 V 的寬輸入范圍內提供高達 4 A 的輸出電流;42V 容差支持 400ms 的負載突降。LM62440-Q1 實現了從 dropout 的軟恢復，消除了輸出上的過沖。

LM62440-Q1 專為實現最低 EMI 而設計。該器件集成了偽隨機擴頻、可調節的 SW 節點上升時間、具有低開關節點振鈴的低 EMI VQFN-HR 封裝，以及優化的引腳排列，易于使用。開關頻率可在 200 kHz 和 2.2 MHz 之間同步，以避免噪聲敏感頻段。此外，還可以選擇 2.1MHz 或 400kHz 頻率的工廠選項，以便在低工作頻率下提高效率，或在高工作頻率下減小解決方案尺寸。
*附件：lm62440-q1.pdf

自動模式在輕負載下運行時支持頻率折返，允許的空載電流消耗僅為 7 μA（典型值）和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換，以及極低的 MOSFET 導通電阻和外部偏置輸入，可在整個負載范圍內提供卓越的效率。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +150°C，TJ
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對超低 EMI 要求進行了優化
  • HotRod? 封裝和并行輸入路徑最大限度地減少了開關節點振鈴
  • 擴頻降低峰值排放
  • 2.1MHz 和 400kHz 工廠選項
  • 可調 SW 節點上升時間
  • 引腳可選的 FPWM 模式，可在輕負載下保持恒定頻率
• 專為汽車應用而設計
  • 支持 42V 汽車負載突降
  • ±1% 總輸出調節精度
  • V外可在 1 V 至 95% V 范圍內調節 在 ，提供 5V 和 3.3V 固定輸出電壓的出廠選項
• 所有負載下的高效功率轉換
  • 13.5V 時空載電流為 7μA 在 、3.3 伏外
  • 1 mA、13.5 V 時 PFM 效率為 83% 在 、5 V外
  • 用于提高效率的外部偏置選項
• 適用于可擴展的電源
  • 引腳兼容：
    • LM61440-Q1（36 V，4 A，可調 f 西 南部 )
    • LM61460-Q1（36 V，6 A，可調 f 西 南部 )
    • LMQ62440-Q1（36 V，4 A，內部電容器）

參數

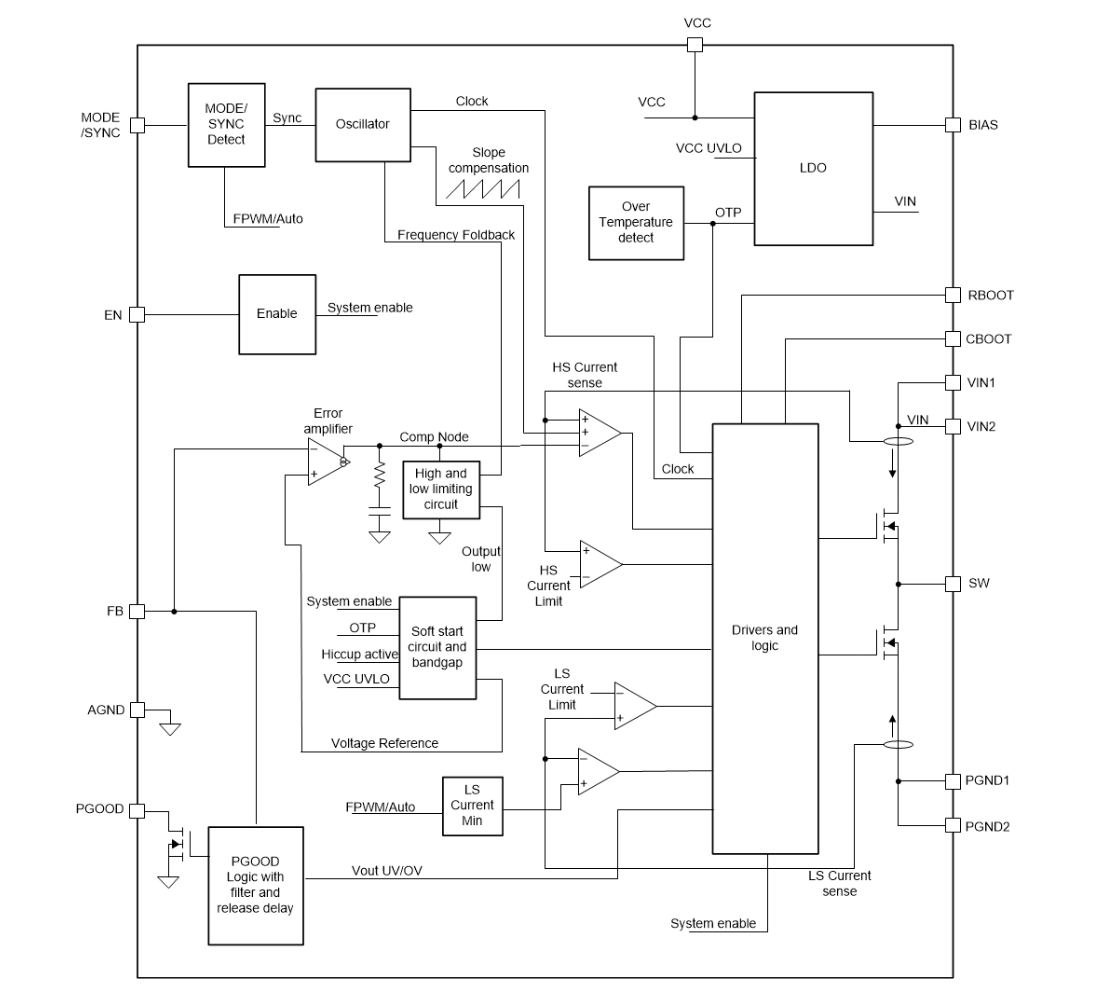

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：支持3V至36V的寬輸入電壓范圍，特別適用于汽車電源系統，包括42V的汽車負載拋載。
• ?高輸出電流?：提供最大4A的輸出電流，滿足高功率需求的應用。
• ?低EMI設計?：采用優化的封裝和電路設計，顯著降低電磁干擾，滿足嚴格的汽車電磁兼容性標準。
• ?高效率?：在全負載范圍內實現高效率，特別是在輕載PFM模式下，效率高達83%。
• ?功能安全支持?：提供功能安全相關文檔，幫助設計師開發符合功能安全標準的汽車電源系統。
• ?熱性能優越?：結溫范圍覆蓋-40°C至+150°C，適應各種嚴苛的汽車工作環境。

2. 應用領域

• ?汽車信息娛樂系統?：為車載音頻、視頻設備、顯示屏等提供穩定、高效的電源。
• ? ADAS（高級駕駛輔助系統） ?：支持雷達、攝像頭等傳感器的電源需求，確保系統穩定運行。
• ?車身電子?：為車門控制、車窗升降、座椅調節等車身電子系統提供可靠的電源解決方案。
• ?USB充電?：適用于車載USB充電端口，提供快速、安全的充電體驗。

3. 關鍵功能

• ?自動模式切換?：根據負載情況自動在PWM和PFM模式之間切換，優化效率和性能。
• ?擴頻功能?：通過偽隨機擴頻技術減少電磁干擾，提高系統的電磁兼容性。
• ?精確使能控制?：EN引腳支持精確的使能控制，方便系統電源管理。
• ?同步與擴頻控制?：MODE/SYNC引腳支持同步至外部時鐘信號，并控制擴頻功能的開啟與關閉。
• ?軟啟動與恢復?：采用軟啟動技術防止輸出電壓過沖和大電流沖擊，支持從掉電狀態快速恢復。

4. 性能指標

• ?開關頻率?：提供2.1MHz和400kHz兩種工廠選項，滿足不同應用需求。
• ?輸出電壓范圍?：輸出電壓可調，范圍為1V至95%的輸入電壓，同時提供固定5V和3.3V輸出選項。
• ?低靜態電流?：無負載電流低至7μA（典型值），降低系統待機功耗。
• ?輸出電壓精度?：±1%的總輸出調節精度，確保輸出電壓穩定可靠。

5. 設計考慮

• ?組件選擇?：推薦使用高質量、低ESR的陶瓷電容作為輸入和輸出電容，以減小噪聲和紋波。電感的選擇應基于期望的紋波電流和負載電流。
• ?布局與接地?：遵循最佳布局實踐，確保關鍵信號路徑短且直，提供良好的接地和散熱設計，以優化性能和可靠性。
• ?BOOT電容配置?：正確連接BOOT電容和可選的BOOT電阻，以確保內部高壓側驅動器的正常工作。

6. 支持資源

• ?WEBENCH? Power Designer?：提供在線電源設計工具，支持快速生成和優化電源設計方案。
• ?詳細的數據手冊和應用報告?：提供全面的技術規格、應用指南和設計資源，幫助設計師快速上手。
• ?技術支持?：TI提供豐富的技術支持資源，包括論壇、文檔更新通知等，確保設計師在開發過程中獲得及時幫助。
